30 deutsch
BTL7 - A 5 10 - M0500 - J - DEXC - TA12
Schnittstelle:
A = Analogschnittstelle, Spannungsausgang 0…10V
G = Analogschnittstelle, Spannungsausgang –10…+10V
C = Analogschnittstelle, Stromausgang 0…20mA
E = Analogschnittstelle, Stromausgang 4…20mA
Versorgungsspannung:
5 = 10…30 V DC
Kennliniencharakteristik:
00 =steigend (z. B. C_00 = 0…20mA); nur bei BTL7-C/E
10 =steigend + fallend (z.B. A_10 = 10…0 V und 0…10V); nur bei BTL7-A/G
70 =fallend (z. B. C_70 = 20…0mA); nur bei BTL7-C/E
Nennlänge (4-stellig):
M0500 = metrische Angabe in mm, Nennlänge 500mm (M0025…M7620)
Stabversion, Befestigung:
J = 6 Schrauben (Lochkreis 76,2mm)
Stopfen:
C = Schwimmerstopfen
Elektrischer Anschluss:
TA12 = Klemme mit 1/2"-14 NPT (Kabeleinführung)
Bestellbeispiel für Sonderausführung (optional, ohne Einfluss auf Ex-Eigenschaften):
BTL7-A510-M0500-J-DEXC-SA_ _ _-TA12
13

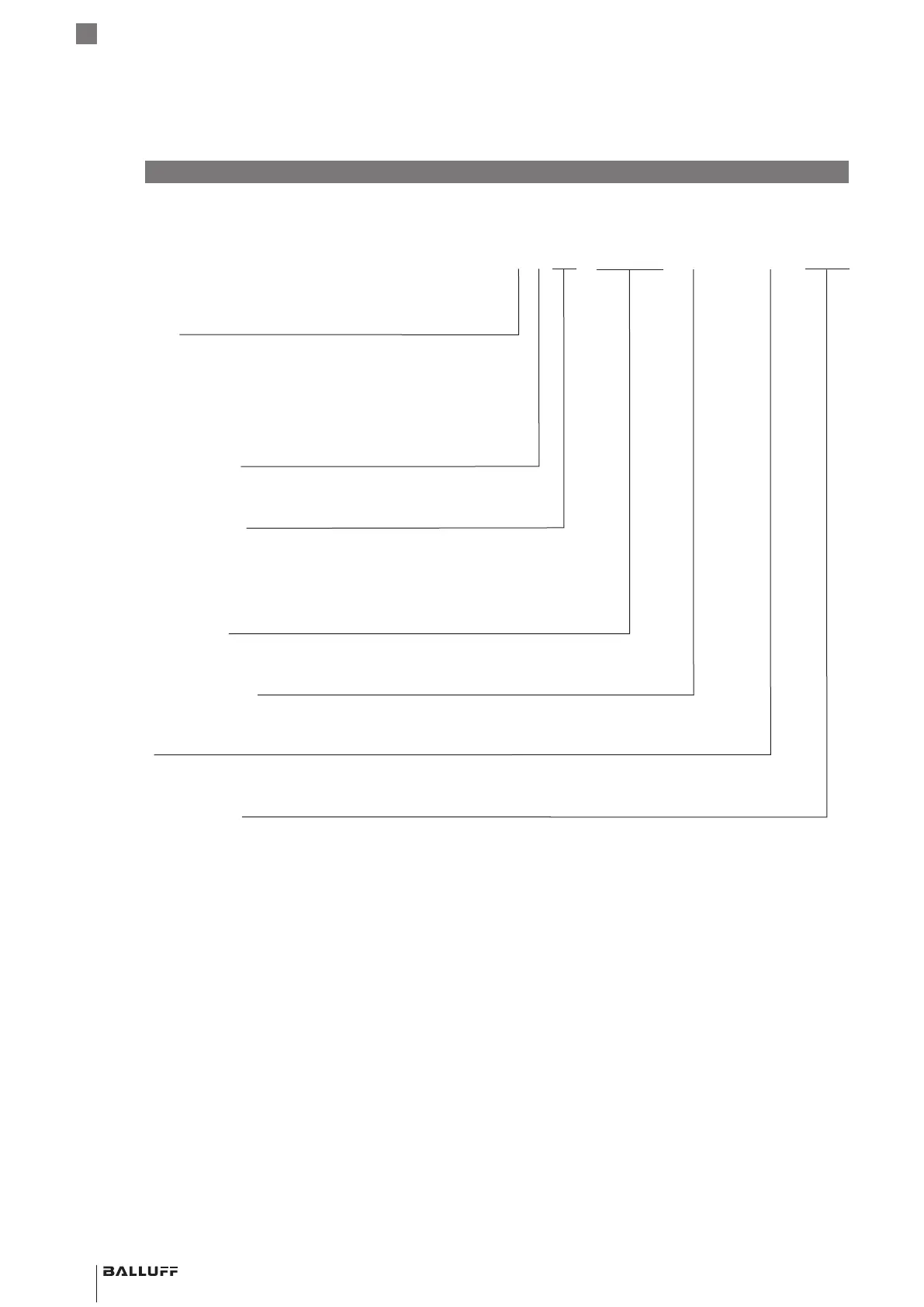

Typenschlüssel
BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12
Magnetostriktives Positionsmesssystem – Bauform Stab
Zündschutzart „db“und „ta“
Druckfeste Kapselung
