28
APPARECCHIATURA DI COMANDO E CONTROL-
LO PER BRUCIATORI A GAS LFL 1.333 serie 02
N° 7451
Rev. 07/1996
Legenda
per l’intero foglio di catalogo
a Contatto commutatore di fine corsa per
la posizione APERTA della serranda aria
AL Segnalazione a distanza di un arresto di
blocco (allarme)
AR Relè principale (relè di lavoro) con contatti “ar...”
AS Fusibile dell’apparecchio
BR Relè di blocco con contatti “br...”
BV... Valvola del combustibile
bv... Contatto di controllo per la posizione CHIUSO
delle valvole del gas
d... Teleruttore o relè
EK... Pulsante di blocco
FE Elettrodo della sonda della corrente di ionizzazione
FR Relè di fiamma con contatti “fr...”
GP Pressostato gas
H Interruttore principale
L1 Lampada spia di segnalazione guasti
L3 Indicazione di pronto funzionamento
LK Serranda aria
LP Pressostato aria
LR Regolatore di potenza
m Contatto commutatore ausiliario per la posizione
MIN della serranda aria
M... Motore ventilatore o bruciatore
NTC Resistore NTC
QRA... Sonda UV
R Termostato o pressostato
RV Valvola del combustibile a regolazione continua
S Fusibile
SA Servomotore serranda aria
SB Limitatore di sicurezza (temperatura, pressione, ecc.)
SM Motorino sincrono del programmatore
v Nel caso del servomotore: contatto ausiliario per il
consenso alla valvola del combustibile in funzione
della posizione della serranda aria
V Amplificatore del segnale di fiamma
W Termostato o pressostato di sicurezza
z Nel caso del servomotore: contatto commutatore
di fine corsa per la posizione CHIUSA della
serranda aria
Z Trasformatore di accensione
ZBV Valvola combustibile del bruciatore pilota
• Valido per bruciatori ad aria soffiata a 1 tubo
•• Valido per bruciatori pilota a regime intermittente
(1) Ingresso per l’aumento della tensione di esercizio
per la sonda UV (test sonda)
(2) Ingresso per energizzazione forzata del relè di
fiamma durante il test funzionale del circuito di
supervisione fiamma (contatto XIV) e durante
l’intervallo di sicurezza t2 (contatto IV)
³) Non premere EK per oltre 10 s.
Per il collegamento della valvola di sicurezza vale lo schema del produttore del bruciatore

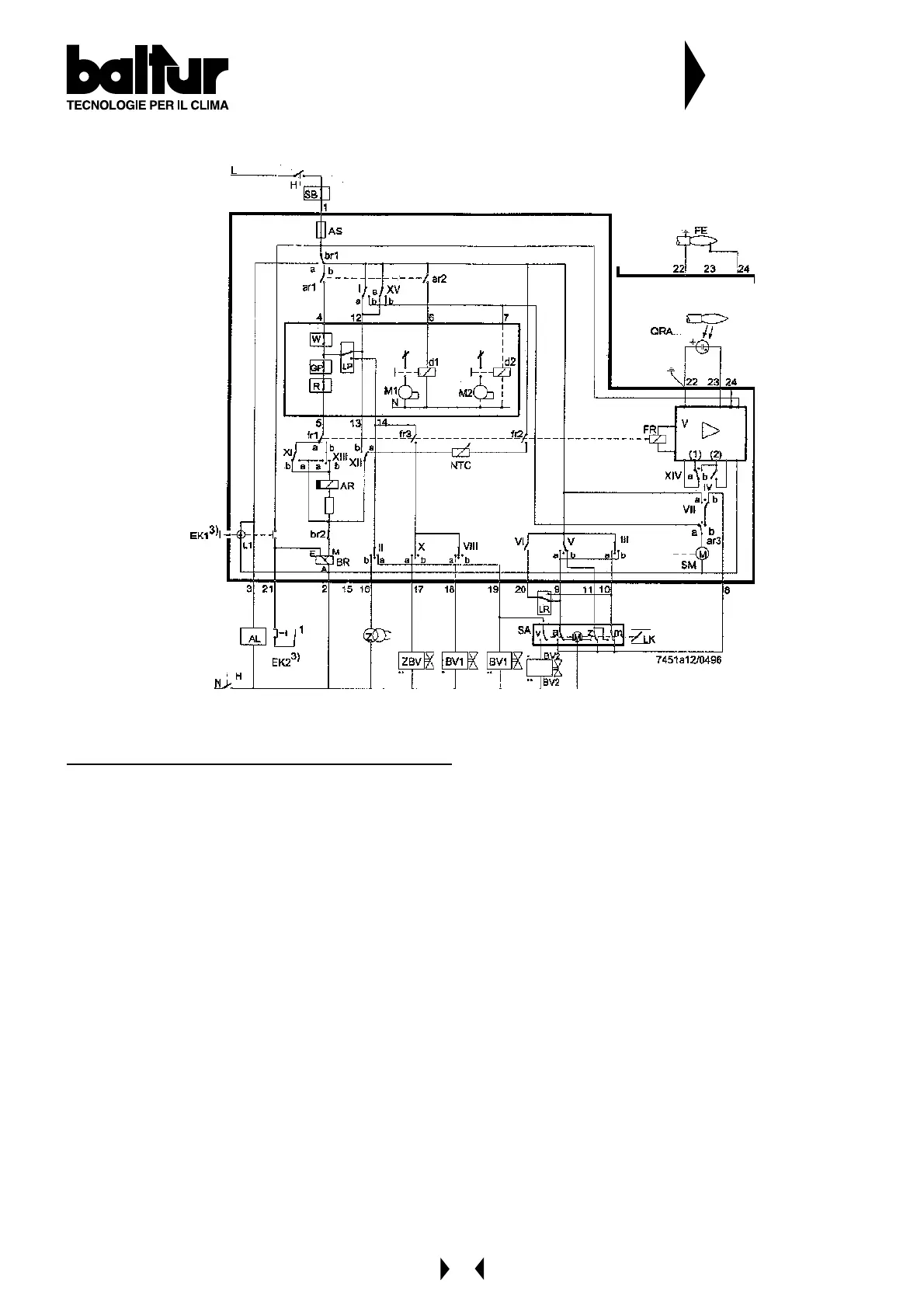

Collegamenti elettrici
