29
APPARECCHIATURA DI COMANDO E CONTROL-
LO PER BRUCIATORI A GAS LFL 1.333 serie 02
N° 7451
Rev. 07/1996

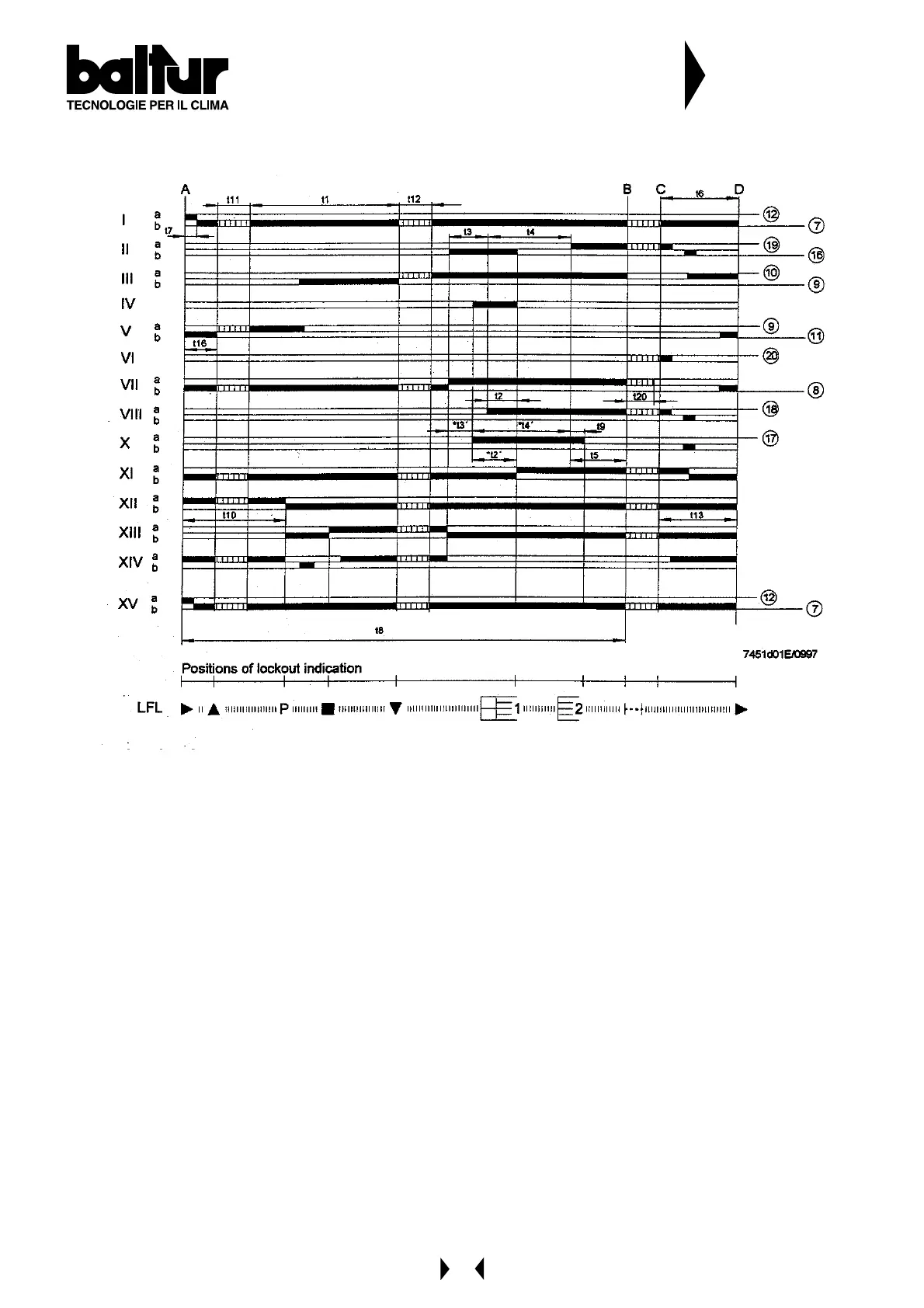

Note sul programmatore
sequenza del programmatore
Legenda tempi
tempi (50 Hz)
in secondi
31,5 t1 Tempo di pre-ventilazione con serranda aria aperta
3 t2 Tempo di sicurezza
- t2' Tempo di sicurezza o primo tempo di sicurezza con bruciatori che utilizzano bruciatori pilota
6 t3 Tempo di pre-accensione corto (trasformatore di accensione sul morsetto 16)
- t3' Tempo di pre-accensione lungo (trasformatore di accensione sul morsetto 15)
12 t4 Intervallo tra l’inizio di t2’ ed il consenso alla valvola sul morsetto 19 con t2
- t4' Intervallo tra l’inizio di t2’ ed il consenso alla valvola sul morsetto 19
12 t5 Intervallo tra la fine di t4 ed il consenso al regolatore di potenza o alla valvola sul morsetto 20
18 t6 Tempo di post-ventilazione (con M2)
3 t7 Intervallo tra consenso all’avviamento e tensione al morsetto 7 (ritardo avvio per motore ventilatore M2)
72 t8 Durata dell’avviamento (senza t11 e t12)
3 t9 Secondo tempo di sicurezza per bruciatori che utilizzano bruciatori pilota
12 t10 Intervallo dall’avvio all’inizio del controllo della pressione aria senza tempo di corsa reale della serranda aria
t11 Tempo di corsa della serranda in apertura
t12 Tempo di corsa della serranda nella posizione bassa fiamma (MIN)
18 t13 Tempo di post-combustione ammissibile
6 t16 Ritardo iniziale del consenso all’APERTURA della serranda aria
27 t20 Intervallo fino alla chiusura automatica del meccanismo programmatore dopo l’avvio del bruciatore
NOTA: Con tensione a 60Hz i tempi sono ridotti di circa il 20%.
segnali in uscita
sulla morsettiera
