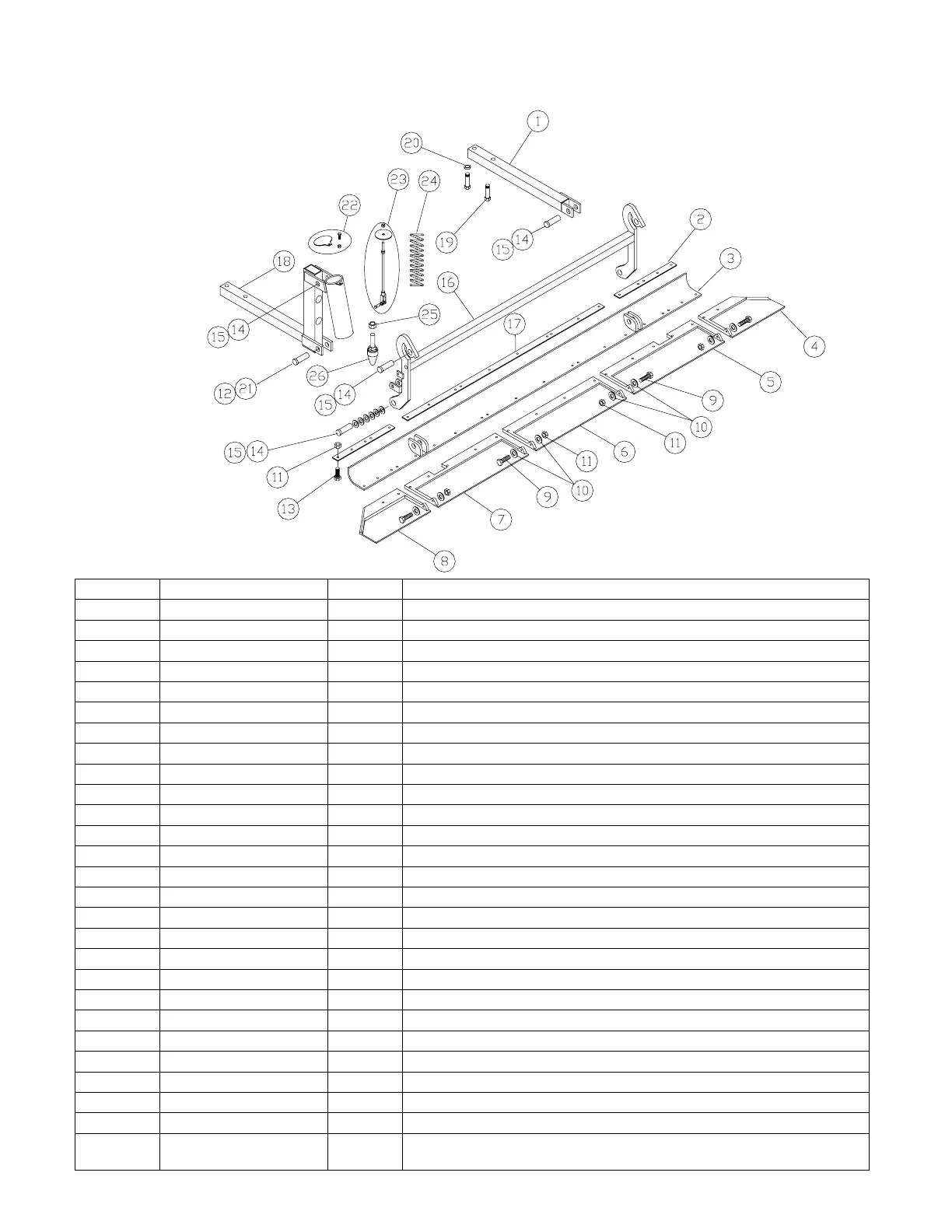

OPTIONAL AUTO FINISHER
ITEM PART NUMBER QTY DESCRIPTION 400S 0111
1 430AS13 1 EXTENSION ARM (RIGHT)
2 530FB01 2 HOLD DOWN BAR
3 530AS06 1 FINISHING PLATE
4 530CM02 1 FINISHER (RIGHT OUTSIDE)
5 530CM05 1 FINISHER (RIGHT INSIDE)
6 530CM03 1 FINISHER (CENTER)
7 530CM04 1 FINISHER (LEFT INSIDE)
8 530CM01 1 FINISHER (LEFT OUTSIDE)
9 560B05150 4 BOLT
10 524S 4 WASHER
11 560N05L 22 NUT
12 530CM07 1 PIN
13 560B05150 18 BOLT
14 560C02150 3 COTTER PIN
15 530CM06 5 PIN
16 530AS17 1 ARM ASSEMBLY
17 530FB02 1 HOLD DOWN BAR, MIDDLE
18 430AS41 1 EXTENSION ARM (LEFT)
19 560B12300 4 BOLT
20 560LW12 4 LOCK WASHER
21 522JT2 1 COTTER PIN
22 530AS44 1 CAP ASSEMBLY
23 530AS43 1 SPRING TENSIONER ASSEMBLY
24 530CS01 1 SPRING
25 509F 1 NUT
26 530AS46 1 RUBBER STOP
27 430AS21 1
AUTO FINISHER ASSEMBLY AND AUTO FINISHER
HYDRAULICS ASSEMBLY
