Baxtran RTN User Manual

20
Manual de usuario
ES FR ENG Balanza precio-peso-importe RTN
Manual de usuario
21
RTN Balanza precio-peso-importe ENG FR ES
9. dESPIECE
Listado de piezas:
Nº NOMBRE DE LA PIEZA UNIDADES MATERIAL ESPECIFICACIONES
1 Bandeja 1 SST
2 Tapa batería 1 ABS
3 Espuma 1 CR 79x556
4 Batería recargable 1 Lead acid 6V/10Ah
5 Carátula trasera 1 PC
6 Carátula trasera columna 1 PC
7 Carcasa trasera display columna 1 ABS
8 Número placa 1 90x22
9 Carcasa delantera display columna 1 ABS
10 Tornillo auto rosca 2 20Mn 3x10
11 Carátula delantera display columna 1 PC
12 CPU Display trasero columna 1
13 CPU Display delantero columna 1
14 Tornillo autorosca 12 20Mn 3x8
15 Arandela aislante 12 EDPM M3
16 Tornillo interno hexagonal 2 M4x12
17 Arandela de resorte 2 M4
18 Arandela 2 65Mn M4
19 Columna 1 AL
20 Soporte columna para carcasa delantera 1 ABS
21 Soporte columna para carcasa trasera 1 ABS
22 Tanca soporte columna 1 SPCC
23 Tornillo de estrella 6 20Mn M4x12
24 Tornillo autorosca 3 20Mn 3x12
25 CPU impresora 1
26 Célula de carga 1 AL L6D
27 Tuerca hexagonal 4
28 Arandela 4 65Mn M6
29 Arandela de resorte 4 M6
30 Tornillo interno hexagonal 4 M6x16
31 Adaptador AC Jack 1
32 Interruptor de encendido 1
33 Fijador de pie 4 ABS
34 Pie ajustable 4 PVC
35 Soporte impresora 1 ABS
36 Tornillo de estrella 12 20Mn M4x12
37 Tornillo de estrella 1 20Mn M4x8
38 Carátula del teclado 1 PC
39 Plástico protector del teclado 1 SPCC
40 Carcasa superior de la balanza 1 ABS
41 Botón táctil luz 50 PE
42 Arandela aislante 9 EDPM M4
43 Tornillo autorosca 9 20Mn 4x10
44 CPU teclado 1
45 Carcasa impresora 1 ABS
46 Placa de comunicación 1 Opcional
47 Impresora 1
48 Soporte para bandeja 4 Rubber
49 Soporte superior para célula de carga 1 AL
50 Tornillo hexagonal 4 20Mn M4x16
51 Tornillo autorosca 4 20Mn 4x20
52 Soporte inferior para célula de carga 1 AL
53 CPU principal 1
54 Nivel burbuja 1
55 Carcasa inferior de la balanza 1 ABS
56 Hoja junta 1
57 Etiqueta sellar 1

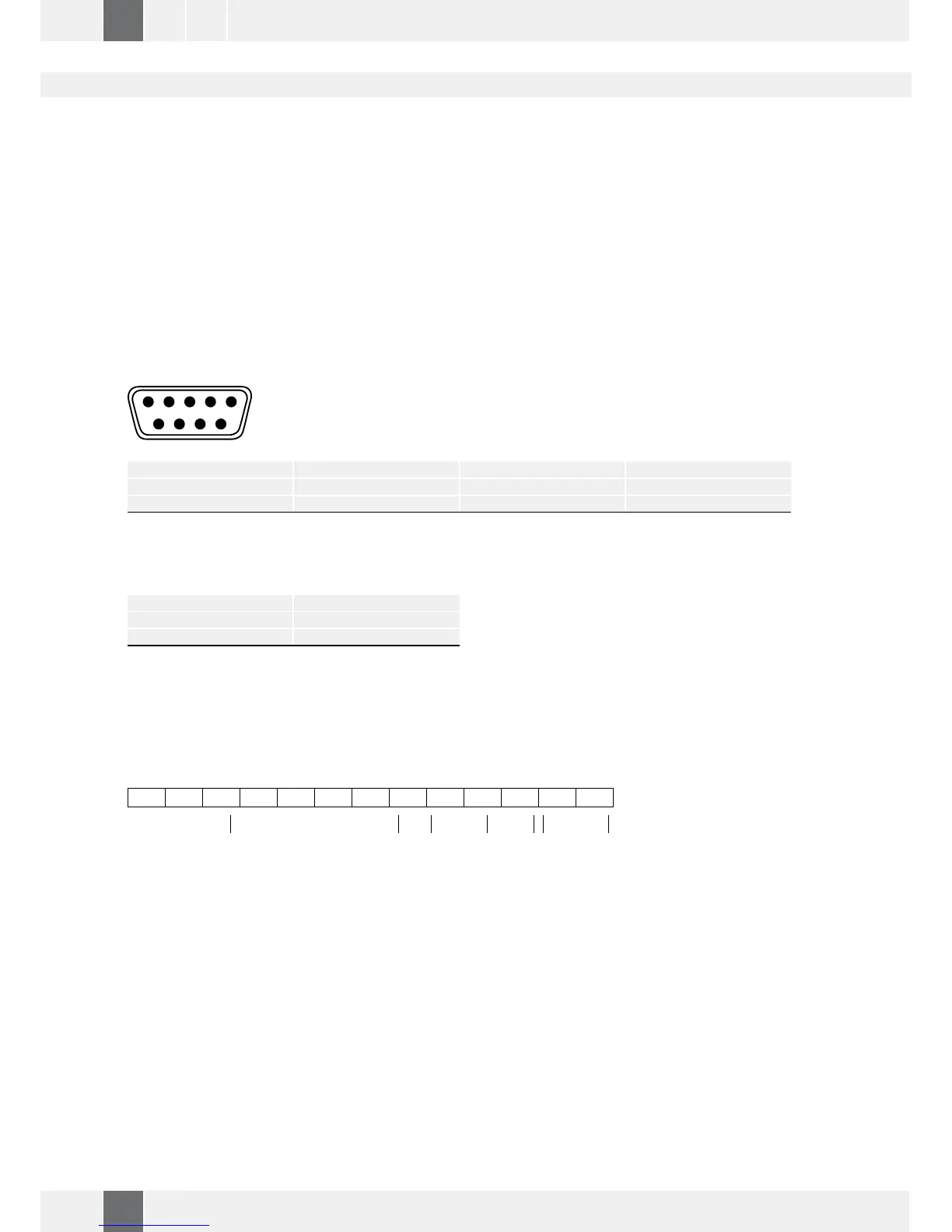

8. SALIdA RS232
La serie de la balanza RTN puede pedirse con una salida RS232 opcional.
Especicaciones:
Salida RS232 de información de peso. >
Código ASCII. >
Velocidad 4800. >
8 bit de información. >
Sin paridad. >
RS232 (9 clavijas conector tipo D)
1 2 3 4 5
6 7 8 9
PIN 2 RXD Entrada Recibir información
PIN 3 TXD Salida Transmisión información
PIN 4 GND - Señal de suelo
9 clavijas conector tipo D
INDICADOR ORDENADOR/IMPRESORA
PIN 2 PIN 3
PIN 3 PIN 2
PIN 5 PIN 5
Formato de información: código ASCII, 10 bits por marco de información, bit 1: bit empezar, bit 2 - bit 8: bits
de información, bit 9: bit de vericación (igual).
STX ± k g p CR LF
- WEIGHT DATA - - WEIGHT UNIT -
p= 01x1xx2x3x4x5x6
Stable: x6=1 Unstable: x6=0
Over: x5=1 Otherwise: x5=0
Negative: x4=1 Plus: x4=0
Zero: x3=1 Otherwise: x3=0
Net zero: x2=1 Otherwise: x2=0
Tare: x1=1 Otherwise: x1=0
