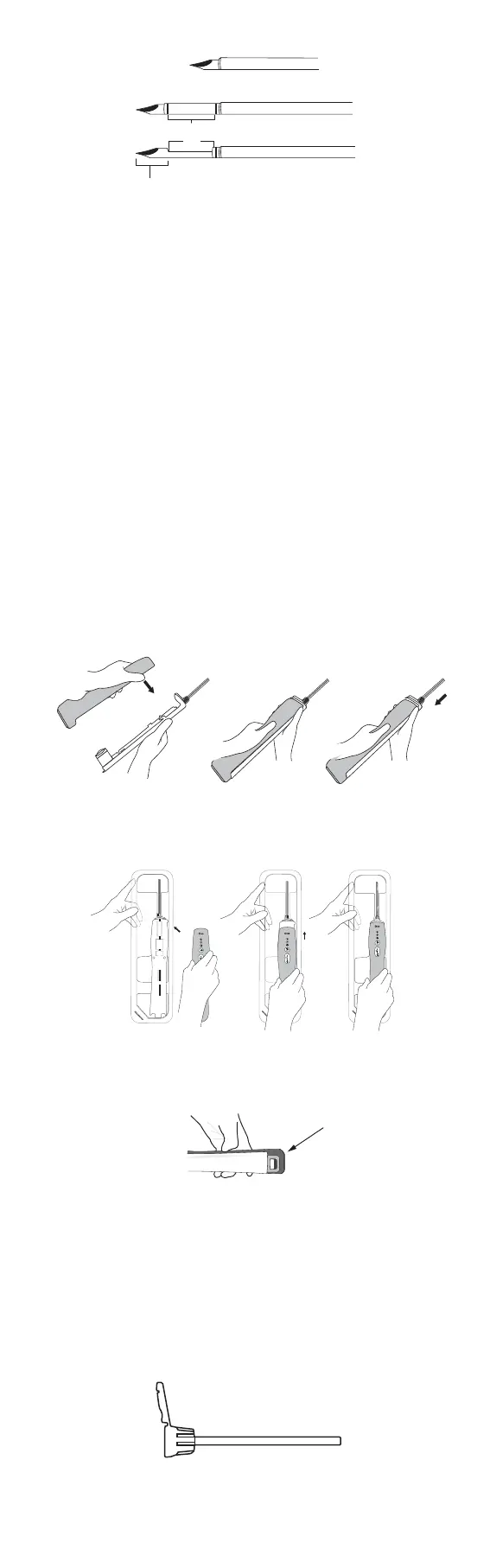

BD EleVation - Page 13

13
2 cm
Percé/fermé:
Marquages échogènes
Ouvert:
Zone morte: 10G - 0,7cm
12G - 0,5 cm
14G - 0,4 cm
Armé:
Figure3
• Le bouton SAMPLE permet de prélever des échantillons de tissus quand la sonde est dans le
sein. Le bouton SAMPLE s’allume en vert lorsqu’il est prêt et lance la séquence de prélèvement
d’échantillon lorsqu’il est enfoncé. Une fois la séquence de prélèvement d’échantillon lancée, le
bouton SAMPLE s’allume en rouge pour indiquer que la séquence de prélèvement est en cours.
Pendant ce temps, le bouton PRIME/PIERCE sera éteint et désactivé. Pendant le processus de
prélèvement automatique, le vide est activé. La canule coupante de la sonde BD EleVation™
se recule pour exposer l’encoche d’échantillon. Le tissu est aspiré dans l’encoche d’échantillon.
La canule coupante se déplace en rotation vers l’avant au-dessus de l’encoche de l’échantillon
pour couper l’échantillon de tissu. L’échantillon de tissu est transporté vers le collecteur de
l’échantillon. Le système de biopsie mammaire BD EleVation™ se réinitialise automatiquement
pour la prochaine séquence de prélèvement d’échantillon ou de perçage, et les boutons
s’allument alors en vert.
• Trois indicateurs se trouvent également sur le guide BD EleVation™: ERROR, BATTERY et SMART
MODE. L’indicateur ERROR (erreur) informe visuellement et auditivement l’utilisateur qu’une
action est nécessaire pour que le système de biopsie mammaire BD EleVation™ devienne
opérationnel. L’indicateur BATTERY (batterie) informe visuellement l’utilisateur de l’état de
charge du guide BD EleVation™. Le système de biopsie mammaire BD EleVation™ est doté d’un
SMART MODE (mode intellingent), qui s’enclenche automatiquement lorsque les moteurs du
guide BD EleVation™ ont besoin de plus de temps pour s’assurer que l’échantillon est coupé et
transporté dans le collecteur d’échantillon, ce qui peut prolonger le temps de prélèvement.
Chargement de la sonde BD EleVation™ dans le guide BD EleVation™
1. S’assurer que le guide BD EleVation™ a été complètement chargé avant d’insérer la sonde
BD EleVation™. L’indicateur BATTERY s’allume en vert lorsque la charge est susante pour
eectuer une biopsie. Laisser charger le guide BD EleVation™ pendant la nuit après l’avoir
utilisé durant la journée.
2. La sonde BD EleVation™ peut être insérée dans le guide de l’une des manières suivantes:
• Retirer la sonde BD EleVation™ de l’emballage en utilisant une technique aseptique en
saisissant la sonde BD EleVation™ par le bas et en alignant soigneusement les languettes de
la sonde et le collecteur d’échantillon BD EleVation™ avec les fentes correspondantes du guide
BD EleVation™ et repositionner la sonde BD EleVation™ pour la fixer en place.
Figure4
• Pendant que la sonde BD EleVation™ reste dans l’emballage du plateau, aligner le guide
BD EleVation™ sur les languettes correspondantes de la sonde BD EleVation™ et l’ouverture du
collecteur d’échantillon, puis faire glisser le guide BD EleVation™ vers l’avant pour le fixer en place.
Figure5
S’assurer que la sonde BD EleVation™ reste stérile pendant toute son insertion dans le guide
BD EleVation™. Confirmer que la languette de la sonde BD EleVation™ est fixée dans le guide
BD EleVation™ après le chargement.
Figure6
NOTE: vérifier l’emballage de la sonde BD EleVation™ et des accessoires stériles BD EleVation™
pour détecter la présence de sceaux brisés ou de tout corps étranger lors du déballage ou du
montage avant utilisation. Ne pas utiliser si le sceau est brisé, si la barrière stérile est endommagée
ou s’il y a des corps étrangers.
NOTE: le guide BD EleVation™ identifie automatiquement lorsqu’une sonde BD EleVation™ a été
correctement insérée, et le guide BD EleVation™ eectue un étalonnage pour la synchronisation avec
la sonde BD EleVation™. Tous les boutons seront désactivés pendant le processus d’étalonnage. Une
fois l’étalonnage terminé, les boutons PRIME/PIERCE et SAMPLE du guide BD EleVation™ s’allument
en vert pour indiquer que la sonde BD EleVation™ est correctement insérée. Pendant le processus
d’étalonnage, les moteurs peuvent se faire entendre. L’étalonnage du système de biopsie mammaire
BD EleVation™ dure environ 10secondes.
NOTE: avant la biopsie, retirer le protège-aiguille de la sonde BD EleVation™.
Figure7
