Becker S60II - Aansluitschema; Technische Gegevens

27
DE
GB
FR
NL
S1F Veiligheidseindschakelaar OPEN
S2F Veiligheidseindschakelaar DICHT
S3F Veiligheidseindschakelaar
noodbediening
S4F Thermische schakelaar
S5 Bedrijfseindschakelaar OPEN
S6 Bedrijfseindschakelaar DICHT
S7 Vooreindschakelaar test
S8 Functie-eindschakelaar 1/2 deurhoogte
LED OPEN Indicator voor beweging omhoog
LED DICHT Indicator voor beweging omlaag
LED +UB Indicator voor bedrijfsspanning
FS1=A Relaisaansturing door Multicard II
FS1=B Relaisaansturing door eindschakelaar S8
A1/B1 OMHOOG-commando
A1/B2 OMLAAG-commando externe
drievoudige toets
A2/B2 STOP-commando
A3/B3 Noodstopschakelaar
A4/B4 Spanningsuitgang 24V DC / 200 mA
A5/B5 STOP-OMHOOG / intrekbeveiliging
A6/B6 ORU / sluitkantbeveiliging
A7/B7 IMP / schakelaar voor stappenvolgorde
A8/B8 FC / fotocel
A9/B9 AHS / schakelaar voor autom. hersluiting
F1-400mA T Zekering voor besturingselektronica
F2-200mA T Zekering voor 24V uitgangsspanning
(A4/B4)
Type: S60 II
Netaansluiting: 3 x 400/230V 50/60 Hz (L1, L2, L3, N, PE)
Max. nominaal motorvermogen: 1,8 KW
Gewicht: 1,5 Kg
Afmetingen: 182 x 254 x 90 (B x H x T)
Isolatieklasse: IP 54 (IP 65 optioneel)
Uitsluitend voor montage binnenshuis

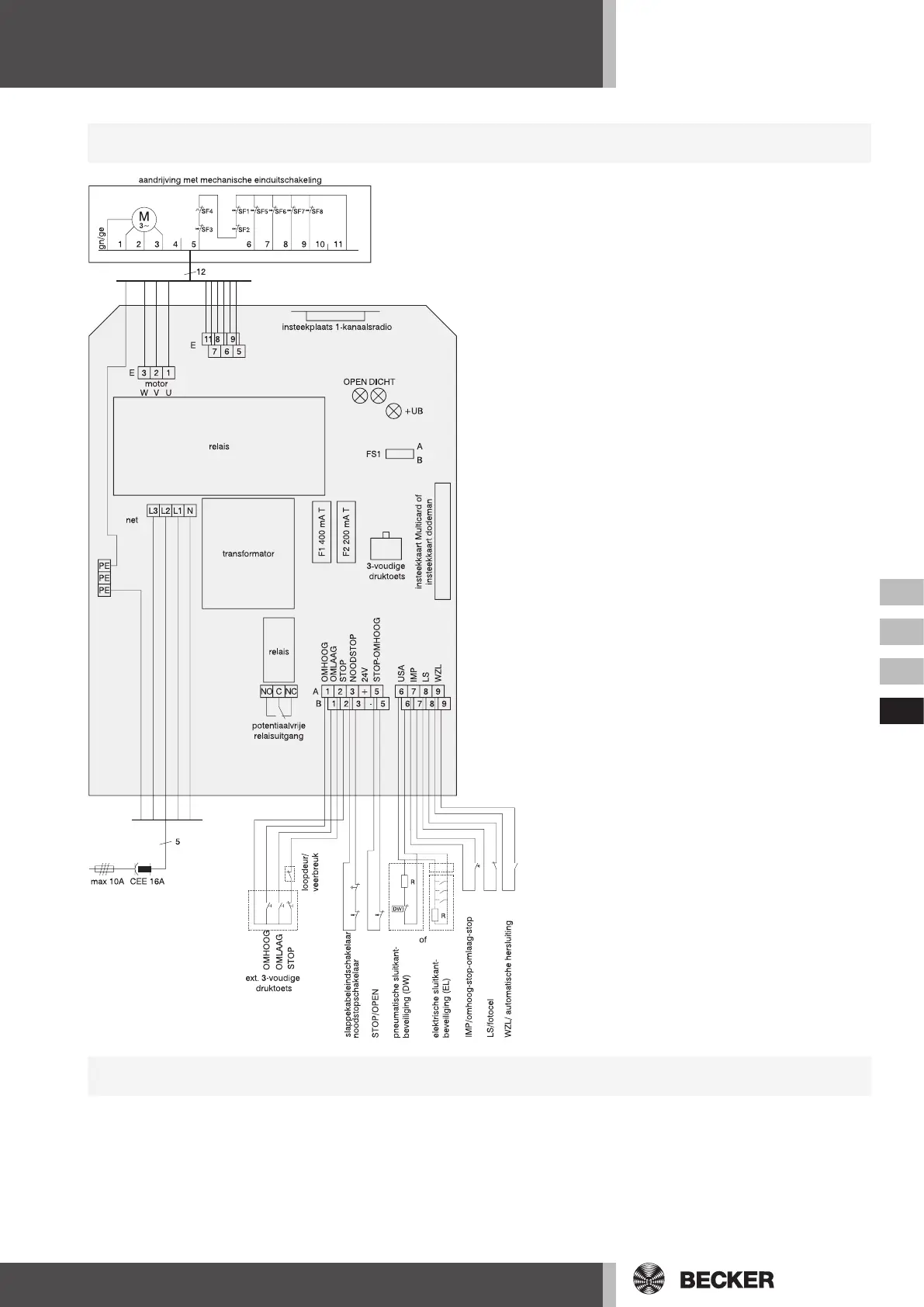

Aansluitschema
Technische gegevens
