2. CONNEXION DU SYSTEME

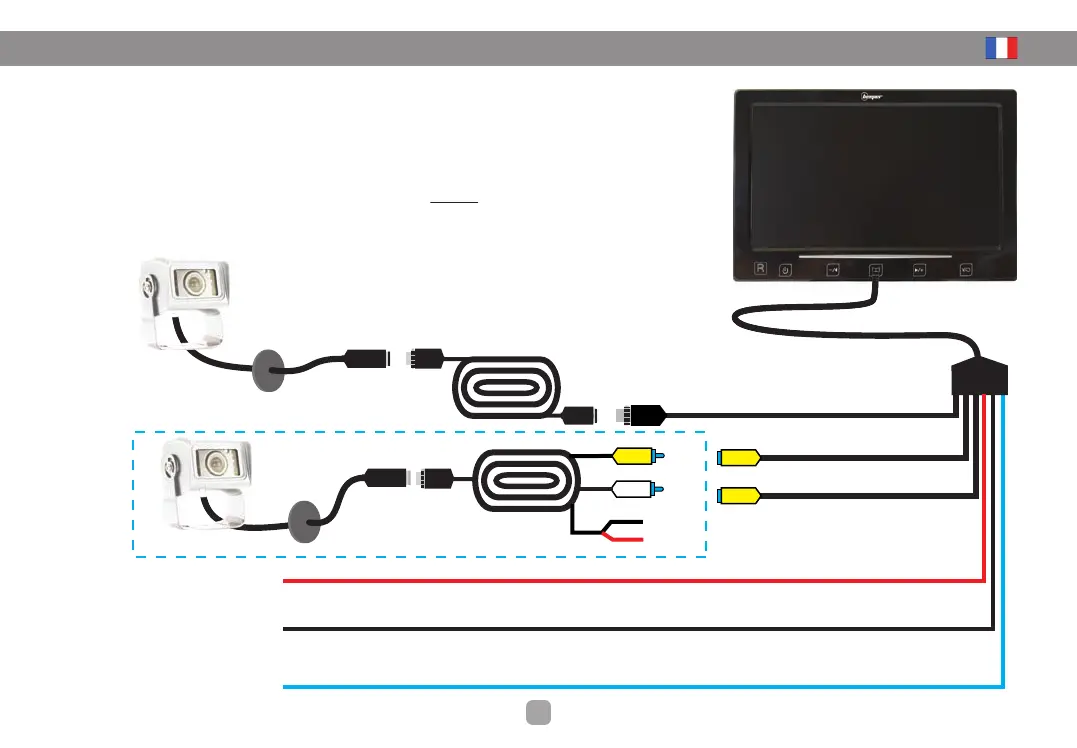

POSITION DE LA CAMERA
• Connecter la rallonge de 20 mètres entre l'écran et la caméra
• Brancher le faisceau (6 fils) à l'écran
• Brancher le fil NOIR à la masse d'origine
• Brancher le fil ROUGE à une source +12V après contact (+15)
• Brancher le fil de BLEU au +12V feu de recul
Remarque : Vous pouvez connecter ce fil au +12V
après-contact si vous souhaitez utiliser ce produit en
tant que rétroviseur électronique (voir page suivante)
Caméra
Ecran LED 7"
Connexion 4 plots à
visser
Rallonge
20 mètres
Connexion 4 plots à
visser
Entrée CAMERA
Connexion de la caméra fournie dans le pack
Entrée VIDEO IN 1
Pour caméra optionnelle (non fournie)
+ 12V après contact
• ROUGE
Activation écran au contact
Masse
• NOIR
Alimentation (-)
+ 12V Feu de recul
• BLEU
Commutation de la caméra dès le passage
de la marche arrière
Entrée VIDEO IN 2
Pour caméra optionnelle (non fournie)
Connexion pour caméra optionnelle
(non fournie dans le kit)
Rallonge
20 mètres
Ref : RX-45/20
NE PAS
CONNECTER
NOIR • Masse
ROUGE •+ 12V
Après contact
