FACE ARRIERE
(101) INPUT – Permet d’injecter une
source audio externe dans le VCF.
(102) OUTPUT – Permet la connexion
à une console de mixage ou à
une interface audio avec un câble
Jack 6,35 mm.
(103) PHONES – Sortie casque.
(104) PHONES LEVEL – Réglage du niveau
de la sortie casque.
(105) SELECTION DU CANAL MIDI.
Déplacez les sélecteurs (de type Dip
Switch) pour sélectionner le canal MIDI.
(106) MIDI THRU – Sortie MIDI THRU.
(107) PORT USB – Ce port peut
transmettre et recevoir
des informations MIDI par
connexion USB.
(108) INTERRUPTEUR POWER –
Permet de mettre le synthétiseur
sous/hors tension.
(109) EMBASE POWER – Connectez-y
uniquement l’adaptateur
secteur fourni.

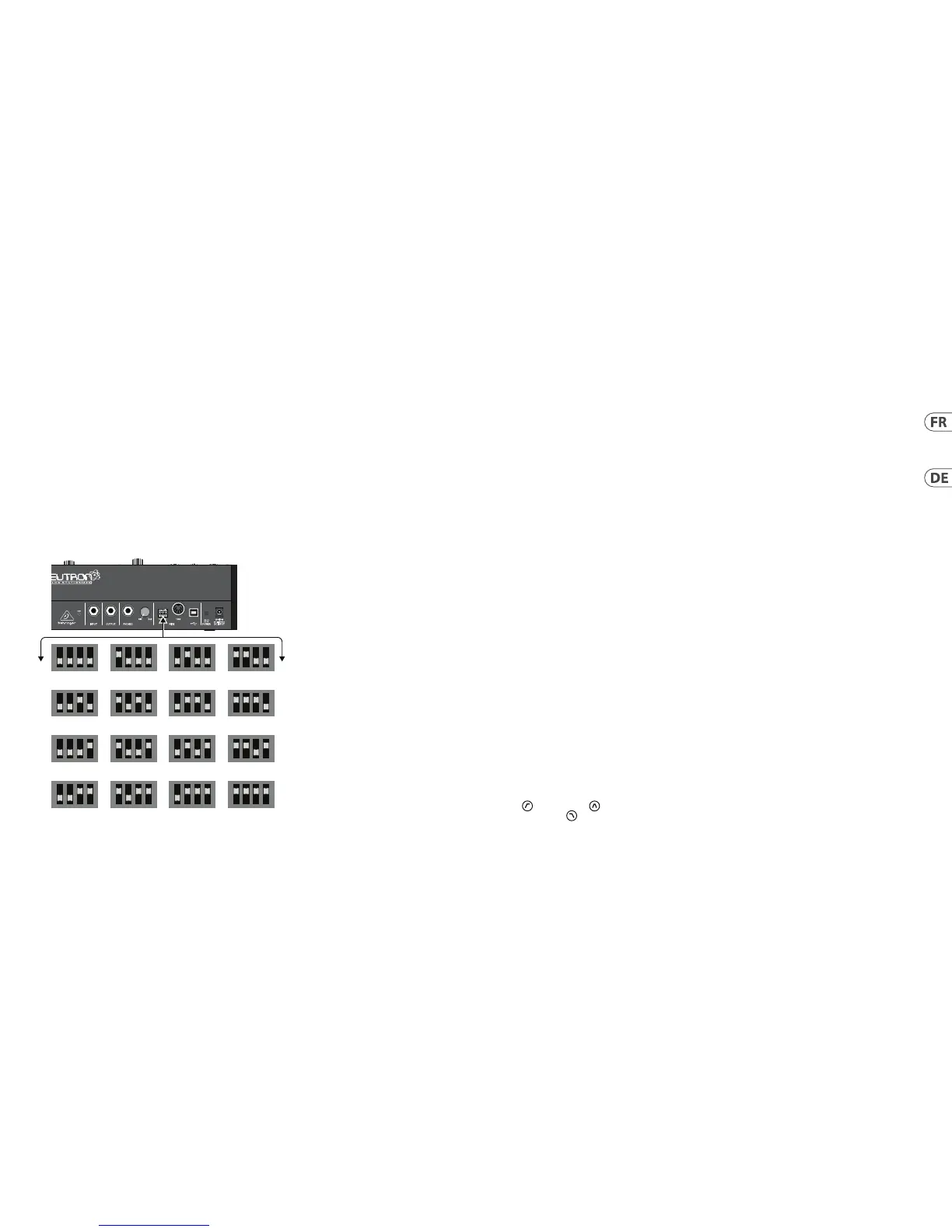

MIDI CHANNEL DIP SWITCH SETTINGS
1234
5678
9101112
13 14 15 16
NEUTRON Bedienelemente
(DE) Schritt 2: Bedienelemente
OSCILLATOR SECTION VCO
(VOLTAGE CONTROLLED
OSCILLATOR)
(1) and (3) OSC TUNE - regelt die
Frequenz der Oszillatoren.
(2) OSC MIX - regelt die Mischung der
Oszillatoren 1 und 2.
(4) and (5) OSC SHAPE - wählt die
Wellenform des Oszillators. Man kann
wahlweise zwischen festgelegten
Wellenformen umschalten oder
stufenlos zwischen benachbarten
Wellenformen überblenden.
(6) and (7) OSC RANGE - wählt
eine der „Pfeifenlängen“ 32/16/8
für die Oszillatoren. Wenn alle
3 LEDs leuchten, ist der +/-10
Oktavmodus aktiviert.
(8) OSC SYNC - OSC 2 synchronisiert sich
zur Periode von OSC 1.
(9) PARAPHONIC - Wenn mehr als eine
MIDI-Note gespielt wird, können die
zwei Oszillatoren unterschiedliche
Tonhöhen erzeugen. Wenn nur eine
Note empfangen wird, spielen beide
Oszillatoren die gleiche Tonhöhe.
(10) and (11) PULSE WIDTH (PW)-
bestimmt die Pulsweite der
Oszillator-Wellenformen Square
(Rechteck) / Tone Mod.
VCF-SEKTION (VOLTAGE
CONTROLLED FILTER/
SPANNUNGSGESTEUERTES
FILTER)
(12) FREQ - regelt die Cuto -Frequenz
des VCF.
(13) MODE - wählt den Filtertyp. Zur
Auswahl stehen Hochpass-Filter
(
), Bandpass-Filter ( ) und
Tiefpass-Filter ( ).
(14) RESO - regelt die Resonanz des Filters.
(15) KEY TRK - wendet Keyboard Tracking
auf das VCF an.
(16) MOD DEPTH - regelt die Stärke der
Filtermodulation über den FREQ
MOD-Eingang.
(17) ENV DEPTH - regelt die Stärke der
Filtermodulation durch ENVELOPE 2.
LFO-SEKTION (LOW
FREQUENCY OSCILLATOR/
TIEFFREQUENZ-OSZILLATOR)
(18) SHAPE - wählt die Wellenform
des LFO.
(19) RATE - regelt die Frequenz des LFO.
(20) KEY SYNC - triggert den LFO
neu, wenn eine MIDI-Note
empfangen wird.
NOISE & VCA BIAS
(21) NOISE LEVEL - regelt, wieviel
Weißes Rauschen in das Filter
eingespeist wird.
(22) VCA BIAS - ö net oder schließt
den VCA.
DELAY-SEKTION
(23) TIME - regelt die Länge des Delays.
(24) REPEATS - regelt die Anzahl an
Wiederholungen.
(25) MIX - regelt die Mischung von
Direktsignal und E ektsignal.
OVERDRIVE-SEKTION
(26) DRIVE - regelt die Stärke
der Übersteuerung.
(27) TONE - regelt die Klangfarbe des
übersteuerten Sounds.
(28) LEVEL - regelt die Lautstärke des
Overdrive-Ausgangs. Bei ganz
zurückgedrehtem Regler werden
eventuell keine Audiosignale über den
Ausgang ausgegeben.
ENVELOPE-SEKTION
ENVELOPE 1
Envelope 1 wird standardmäßig zum
VCA CV geleitet.
(29) A [ATTACK] - regelt die Attack-Zeit
der Hüllkurve.
(30) D [DECAY] - regelt die Decay-Zeit
der Hüllkurve.
(31) S [SUSTAIN] - regelt den
Sustain-Pegel der Hüllkurve.
(32) R [RELEASE] - regelt die Release-Zeit
der Hüllkurve.
ENVELOPE 2
Envelope 2 wird standardmäßig mit dem
ENV DEPTH-Regler zum VCF Filter Cuto
geleitet – siehe 17.
OUTPUT SECTION
(37) VOLUME - steuert den
Hauptausgangspegel.
(38) MIDI IN - akzeptiert die über den
gewählten MIDI-Kanal eingehenden
MIDI-Daten.
SAMPLE & HOLD CLOCK
Erzeugt ein auf der Clock basierendes
Zufalls-Pattern.
(39) RATE
- steuert die Rate der SAMPLE
& HOLD Clock.
(40) GLIDE - bestimmt, wie schnell
zwischen den Sample-Werten
gewechselt wird.
SLEW RATE LIMITER
(41) SLEW - begrenzt die Änderungsrate
des Eingangssignals.
(42) PORTA TIME - steuert die
Änderungsrate zwischen MIDI-Noten.
ATTENUATOR-SEKTION
(43) ATTENUATOR 1 - verringert die
Amplitude des Eingangssignals.
Att1 ist über eine Steuerspannung
steuerbar - siehe 58.
(44) ATTENUATOR 2 - verringert die
Amplitude eines Signals.
(FR) Étape 2 : Réglages
22 23Quick Start GuideNEUTRON
