SECCIÓN DE PATCHBAY DE
ENTRADA
(45) OSC 1 – CV (control por voltaje) de
tono de OSC 1.
(46) OSC 2 – CV de tono de OSC 2.
(47) OSC1+2 – CV de tono de OSC 1 y 2.
(48) INVERT IN – La señal de entrada es
invertida en INVERT OUT. Vea 88.
(49) SHAPE 1 – CV de forma de OSC 1.
(50) SHAPE 2 – CV de forma de OSC 2.
(51) PW1 – CV de amplitud de pulso (PW)
de OSC 1.
(52) PW2 – CV de PW de OSC 2.
(53) VCF – Entrada de señal VCF.
(54) FREQ MOD – CV de frecuencia de
corte VCF.
(55) RES – CV de resonancia de VCF.
(56) OD IN – Entrada de señal
saturada (Overdrive).
(57) VCA IN – Entrada de señal VCA.
(58) VCA CV – CV de VCA.
(59) DELAY IN – Entrada de señal
de retardo.
(60) DELAY TIME – CV de tiempo
de retardo.
(61) E.GATE1 – Puerta de la envolvente 1.
(62) E.GATE2 – Puerta de la envolvente 2.
(63) S&H IN – Entrada de señal Sample
and Hold.
(64) S&H CLOCK – Entrada de reloj
Sample and Hold.
(65) LFO RATE – CV de velocidad LFO.
(66) LFO SHAPE – CV de forma LFO.
(67) LFO TRIG – Entrada de disparo LFO.
(68) MULT – Entrada de señal MULT.
Vea 92/93.
(69) ATT1 IN – Entrada de señal del
atenuador 1.
(70) ATT1 CV – CV del atenuador 1.
(71) ATT2 IN – Entrada de señal del
atenuador 2.
(72) SLEW IN – Entrada de señal Slew.
(73) SUM1(A) –
Primera entrada de señal
SUM 1. Vea 98.
(74) SUM1(B) – Segunda entrada de señal
SUM1. Vea 98.
(75) SUM2(A) – Primera entrada de señal
SUM 2. Vea 99.
(76) SUM2(B) – Segunda entrada de señal
SUM 2. Vea 99.
SECCIÓN DE PATCHBAY
DE SALIDA
(77) OSC 1 – Salida del oscilador 1.
(78) OSC 2 – Salida del oscilador 2.
(79) OSC Mix – Salida de la mezcla
OSC 1/2.
(80) VCF 1 – Salida principal del  ltro.
(81) VCF 2 – Salida alternativa del  ltro.
(82) OVERDRIVE – Señal de
salida saturada.
(83) VCA – Señal de salida del
ampli cador controlado por voltaje.
(84) OUTPUT – Señal de salida principal,
post-retardo.
(85) NOISE – Salida del generador de
ruido blanco.
(86) ENV1 – Salida de la envolvente 1.
(87) ENV2 – Salida de la envolvente 2.
(88) INVERT – Versión invertida de la
señal aplicada a INVERT IN. Vea 48.
(89) LFO – Salida del LFO bipolar
(-5 a +5 V).
(90) LFO UNI – Salida del LFO unipolar
(0 a +5 V).
(91) S&H – Señal de salida Sample
and Hold.
(92) MULT 1 – Duplicado de la señal
aplicada a MULT IN. Vea 68.
(93) MULT 2 – Duplicado de la señal
aplicada a MULT IN. Vea 68.
(94) MIDI GATE – Salida de puerta MIDI.
(95) ATT1 – Salida del atenuador 1.
(96) ATT2 – Salida del atenuador 2.
(97) SLEW – Salida de Slew.
(98) SUM1 – Suma de SUM 1(A+B).
(99) SUM2 – Suma de SUM 2(A+B).
(100) ASSIGN – Salida asignable.
Vea Opciones y características
con gurables por el usuario.
(ES) Paso 2: Controles
PANEL TRASERO
(101) INPUT – La señal audio externa es
inyectada al VCF.
(102) OUTPUT – Conecte esta toma a
un mezclador o interface audio
por medio de un cable con clavijas
de 6,3 mm.
(103) PHONES – Salida de auriculares.
(104) PHONES LEVEL – Control de nivel
de auriculares.
(105) SELECCIÓN DE CANAL MIDI.
Desplace los cuatro interruptores de
posición para elegir el canal MIDI.
(106) MIDI THRU – Conector MIDI THRU
de retransmisión suave.
(107) PUERTO USB – Este puerto es capaz
de enviar y recibir información MIDI
vía USB.
(108) INTERRUPTOR POWER – Este
interruptor le permite encender
y apagar el sintetizador.
(109) TOMA DE CORRIENTE – Conecte
aquí únicamente el adaptador de
corriente incluido.

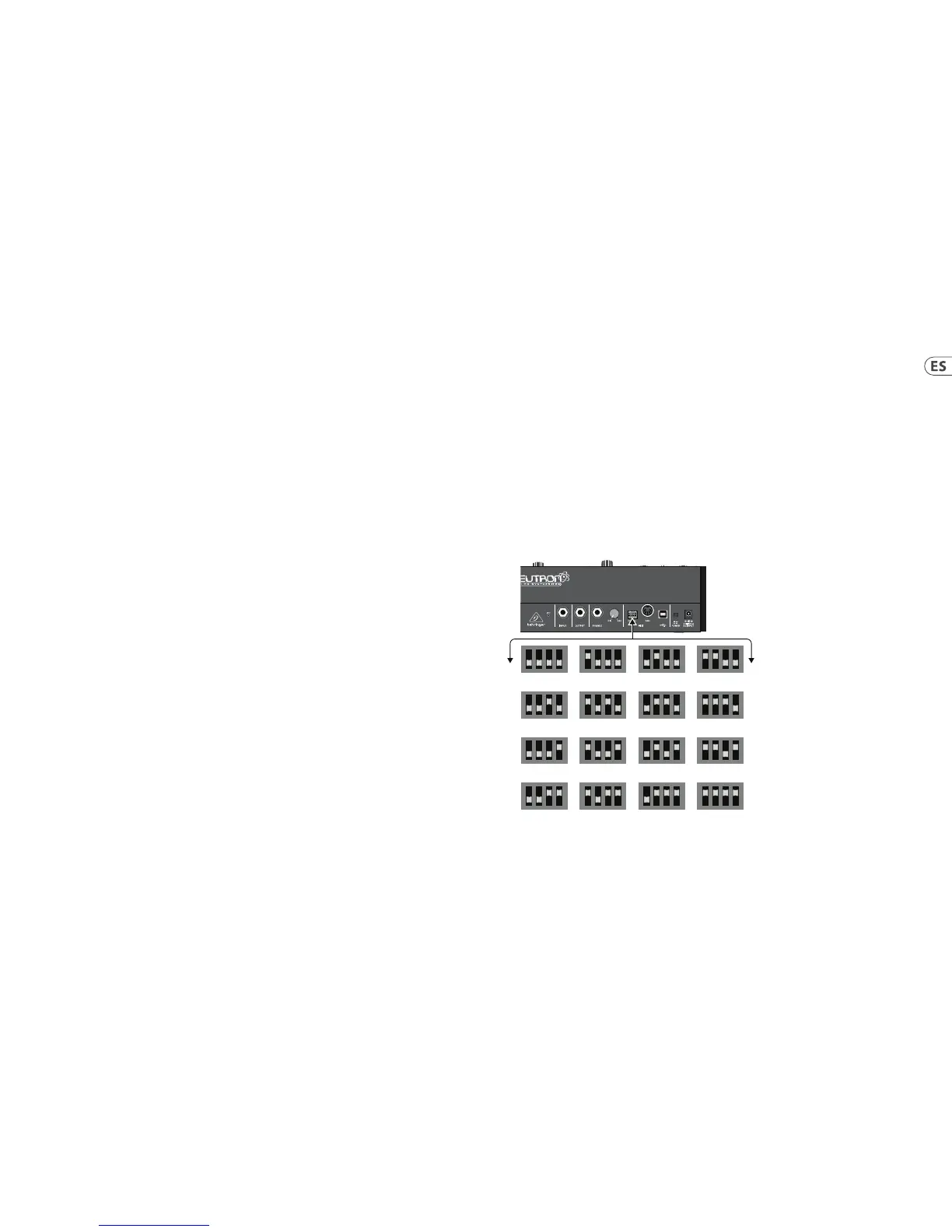

MIDI CHANNEL DIP SWITCH SETTINGS
1234
5678
9101112
13 14 15 16
18 19Quick Start GuideNEUTRON

Behringer NEUTRON Specifications

General

Product type	Analog synthesizer
Product color	Red
Sound effects	Overdrive
Volume control	Rotary
Built-in speaker(s)	No
Keyboard number of keys	0
Maximum polyphony (notes)	1
Power source type	DC
MIDI in	Yes
6.35 mm (1⁄4-inch) output	2
