REAR PANEL
(101) INPUT – External audio is injected
into the VCF.
(102) OUTPUT – Connect to a mixer or
audio interface using ¼" Jack cable.
(103) PHONES – Headphones output.
(104) PHONES LEVEL – Headphones
level control.
(105) MIDI CHANNEL SELECTION.
Move the four dip switches to select the
MIDI channel.
(106) MIDI THRU – Soft MIDI THRU.
(107) USB PORT – Capable of sending and
receiving MIDI information over USB.
(108) POWER SWITCH – Turns the
synthesizer on and o .
(109) POWER INPUT – Connect the
supplied power supply only.

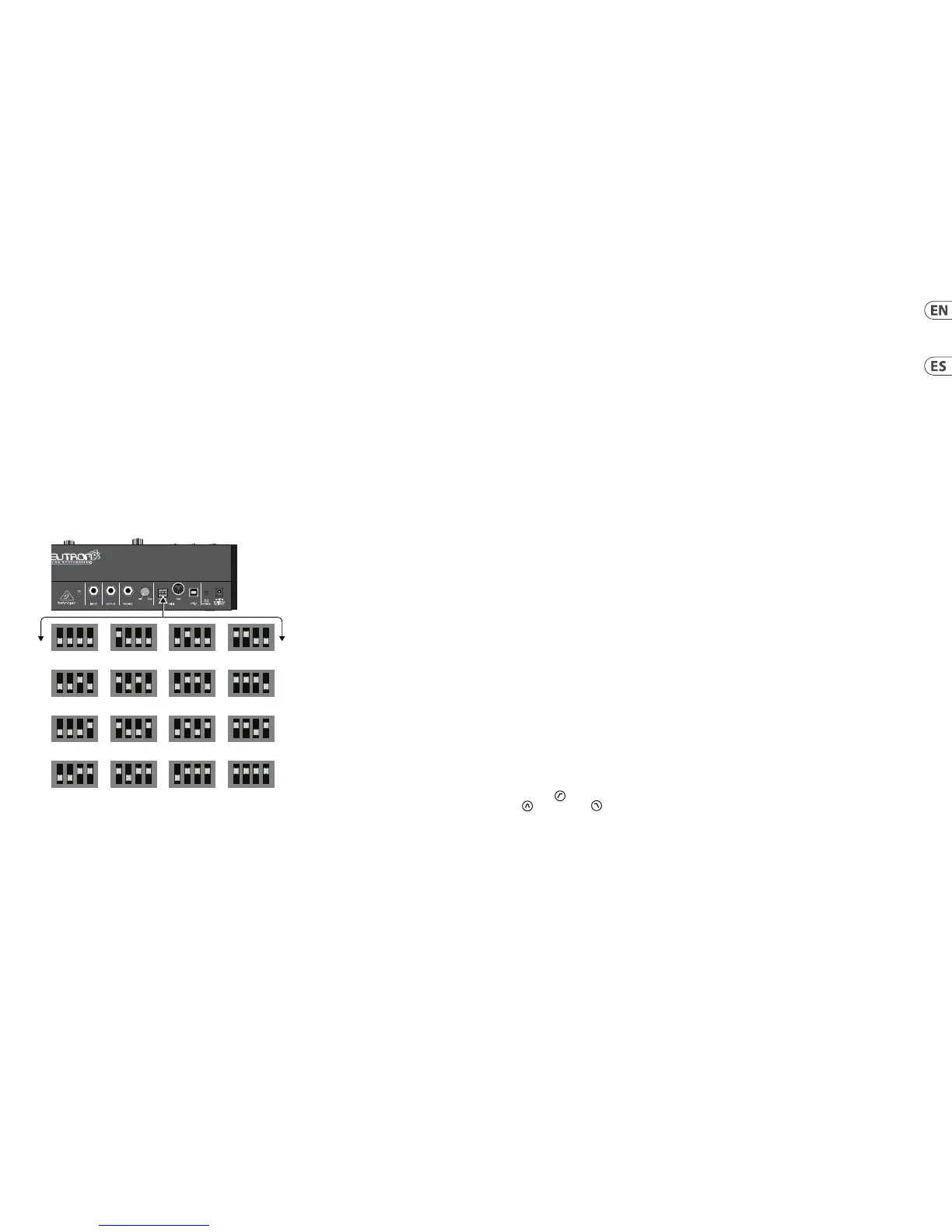

MIDI CHANNEL DIP SWITCH SETTINGS
1234
5678
9101112
13 14 15 16
(ES) Paso 2: Controles
OSCILLATOR SECTION VCO
(VOLTAGE CONTROLLED
OSCILLATOR)
(1) and (3) OSC TUNE - Ajusta las
frecuencia de los osciladores.
(2) OSC MIX - Ajusta el nivel de mezcla
entre los osciladores 1 y 2.
(4) and (5) OSC SHAPE - Estos mandos
ajustan la forma del oscilador.
Puede con gurarlos para cambiar
entre formas de onda jas o para
producir mezclas de forma continua
entre las formas de onda adyacentes.
(6) and (7) OSC RANGE - Estos mandos
ajustan la longitud del paso de los
osciladores entre 32/16/8. El modo
+/-10 Octave estará activo cuando los
3 pilotos estén encendidos.
(8) OSC SYNC - Este interruptor sincroniza
el OSC 2 al periodo del OSC 1.
(9) PARAPHONIC - Este interruptor
permite que los dos osciladores sean
a nados de forma independiente
cuando toque más de una nota MIDI.
Si solo es recibida una única nota,
ambos osciladores reproducirán el
mismo tono.
(10) and (11) PULSE WIDTH (PW)- Estos
controles ajustan la amplitud de pulso
de las formas de onda cuadrada /
modulación de tono del oscilador.
SECCIÓN VCF (FILTRO
CONTROLADO POR VOLTAJE)
(12) FREQ - Este mando ajusta la
frecuencia de corte del VCF.
(13) MODE - Este interruptor elige el tipo
de ltro. Puede elegir entre ltro
pasa-altos (
), ltro pasabandas
( ) y ltro pasabajos ( ).
(14) RESO - Este mando le permite ajustar
la resonancia del ltro.
(15) KEY TRK - Esto permite aplicar
seguimiento de teclado al VCF.
(16) MOD DEPTH - Este mando ajusta
la profundidad de la modulación de
ltro de la entrada FREQ MOD.
(17) ENV DEPTH - Este mando ajusta la
profundidad de la modulación de
ltro de ENVELOPE 2.
SECCIÓN LFO (OSCILADOR
DE BAJA FRECUENCIA)
(18) SHAPE - Este mando ajusta la forma
del LFO.
(19) RATE - Este mando ajusta la
frecuencia del LFO.
(20) KEY SYNC - Este interruptor reinicia el
LFO cuando es recibida una nota MIDI.
RUIDO & BIAS VCA
(21) NOISE LEVEL - Este mando ajusta la
cantidad de ruido blanco inyectado
en el ltro.
(22) VCA BIAS - Este mando le permite
abrir o cerrar el VCA.
SECCIÓN DE RETARDO
(23) TIME - Este mando controla la
velocidad del retardo.
(24) REPEATS - Esto controla el número
de repeticiones.
(25) MIX - Este mando ajusta la mezcla
seco/húmedo del retardo.
SECCIÓN DE SATURACIÓN
(OVERDRIVE)
(26) DRIVE - Este mando ajusta la cantidad
de saturación.
(27) TONE - Esto modi ca el timbre del
sonido saturado.
(28) LEVEL - Este mando controla el
volumen de la salida saturada.
Cuando esté al mínimo es posible
que no escuche ninguna señal audio
en la salida
SECCIÓN DE ENVOLVENTE
ENVELOPE 1
La envolvente 1 está rutada por defecto
al VCA CV.
(29) A [ATAQUE] - Este mando controla el
tiempo de ataque de la envolvente.
(30) D [DECAIMIENTO] - Este mando
controla el tiempo de decaimiento de
la envolvente.
(31) S [SUSTAIN] - Controla el nivel de
sustain de la envolvente.
(32) R [SALIDA] - Este mando controla el
tiempo de salida de la envolvente.
ENVELOPE 2
La envolvente 2 es rutada al corte de ltro
del VCF por medio del control ENV DEPTH.
Vea 17.
SECCIÓN DE SALIDA
(37) VOLUME - Este mando controla
el nivel de la salida principal.
(38) MIDI IN - Esta toma acepta los datos
MIDI entrantes a través del canal
MIDI elegido.
SAMPLE & HOLD CLOCK
Esto genera un patrón aleatorio basado en
la señal de reloj.
(39) RATE - Esto controla la velocidad del
reloj SAMPLE AND HOLD.
(40) GLIDE - Este mando ajusta la
velocidad del cambio entre los valores
del muestreo.
SLEW RATE LIMITER
(41) SLEW - Este mando limita la velocidad
del cambio de la señal de entrada.
(42) PORTA TIME - Esto controla la
velocidad del cambio entre las
notas MIDI.
SECCIÓN DE ATENUADOR
(43) ATTENUATOR 1 - Este mando se
usa para reducir la amplitud de la
señal de entrada. Este Att1 puede ser
controlado por un control por voltaje.
Vea 58.
(44) ATTENUATOR 2 - Esto reduce la
amplitud de una señal.
NEUTRON Controles
(EN) Step 2: Controls
16 17Quick Start GuideNEUTRON
