28 29Quick Start GuideSYNCUSSION SY-1
(18) & (32) – SWEEP-SCHALTER – Verwenden Sie diese Schalter, um die Tonhöhenverschiebung der Oszillatoren auf UP, DOWN
oder OFF einzustellen.
(19) & (33) – SWEEP RANGE – Verwenden Sie diese Regler, um den Pitch Sweep-Bereich einzustellen.
(20) & (34) – LFO SPEED – Mit diesen Reglern stellen Sie die Geschwindigkeit der LFOs im Bereich 0,4 Hz bis 50 Hz ein.
(21) & (35) – LFO WAVE – Mit diesen Schaltern können Sie die LFO-Wellenform (Rechteck oder Dreieck) auswählen oder den LFO
ausschalten.
(22) & (36) – LFO LED – Diese LEDs blinken in der Geschwindigkeit der LFOs.
(23) & (37) – LFO DEPTH – Verwenden Sie diese Regler, um die Stärke der LFO-Modulation einzustellen.
(24) & (38) – S&H – Mit diesen Schaltern schalten Sie die Sample & Hold-Modulation ein oder aus. Die Sample-Rate wird von der
LFO-Geschwindigkeit (Regler 20 & 34) bestimmt und funktioniert auch, wenn die LFO-Schalter (21 & 35) auf OFF eingestellt sind.
(25) & (39) – OUTPUT – Mit diesen Reglern stellen Sie die Ausgangspegel der beiden Kanäle ein.
RÜCKSEITE

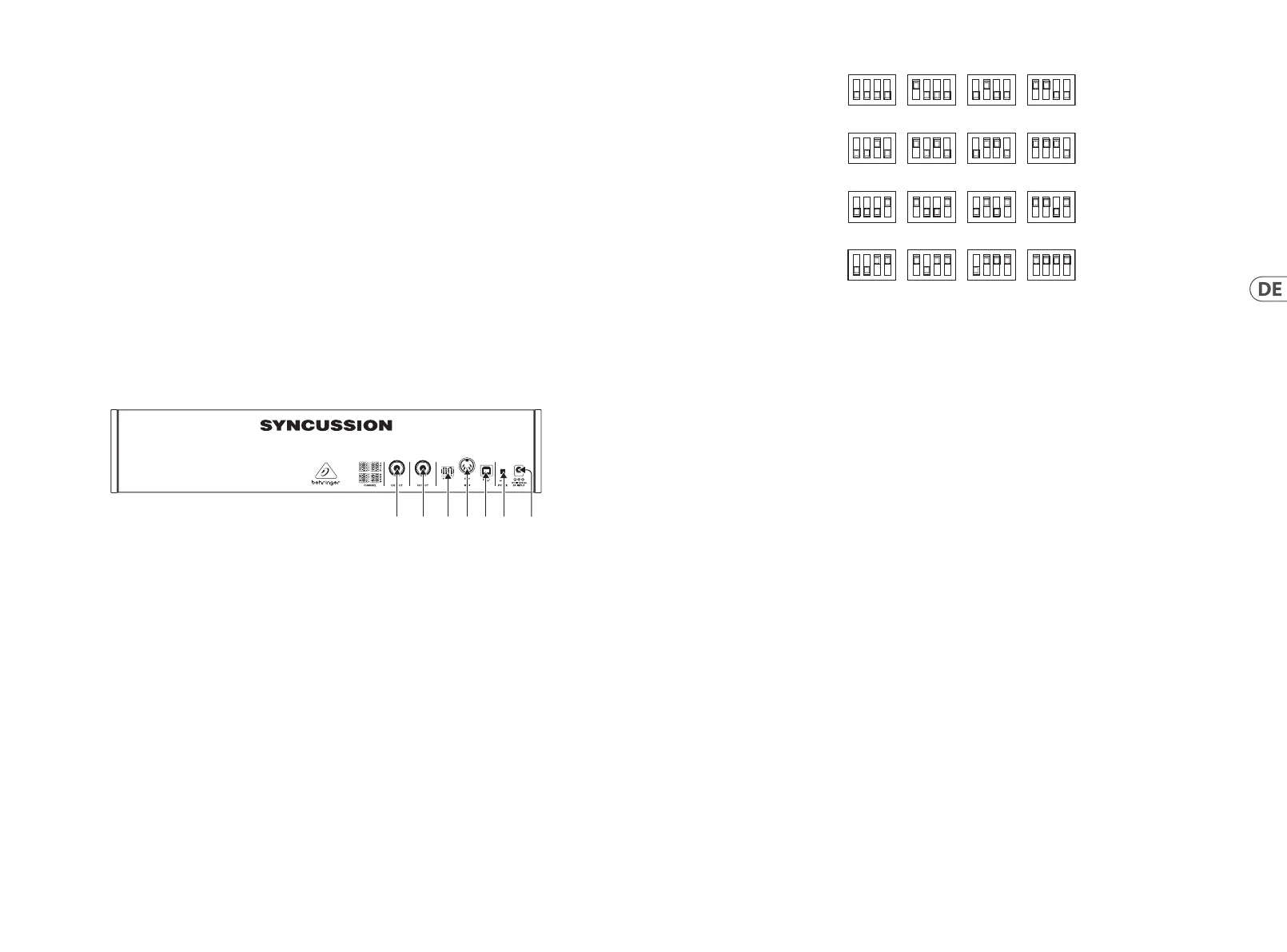

(40)(41) (42) (43) (44)(45) (46)
(40) CHANNEL 1 OUTPUT – Über diese unsymmetrische 6,3 mm TR-Klinkenbuchse können Sie den Ausgang von Kanal 1 an einen
externen Verstärker oder ein Mischpult anschließen. Dieser Ausgang wird von Buchse 1 auf der Vorderseite dupliziert.
(41) CHANNEL 2 OUTPUT – Über diese unsymmetrische 6,3 mm TR-Klinkenbuchse können Sie den Ausgang von Kanal 2 an einen
externen Verstärker oder ein Mischpult anschließen. Dieser Ausgang wird von Buchse 5 auf der Vorderseite dupliziert.
SYNCUSSION SY-1 Controls
(42) MIDI CHANNEL – Mit diesen DIP-Schaltern stellen Sie den MIDI-Kanal ein (siehe MIDI-Betrieb unten).
1 2 3 4
5 6 7 8
9 10 11 12
13 14 15 16
(31)(30) (32)(33)(34)(29)
(43) MIDI THRU – Verwenden Sie diese 5-polige DIN-Buchse, um über Buchse 11 empfangene MIDI-Meldungen an externe
MIDI-Geräte weiterzuleiten.
(44) USB – Verwenden Sie diese USB 2.0 Typ B-Buchse, um den SY-1 über USB-MIDI zu steuern, die Firmware zu aktualisieren und die
Einstellungen mit der SynthTribe-App anzupassen.
(45) POWER – Mit diesem Schalter schalten Sie den SY-1 ein oder aus, wenn er in seinem Case montiert ist.
(46) DC INPUT – Verwenden Sie diese Buchse, um das mitgelieferte 12 V 1000 mA-Netzteil anzuschließen, wenn der SY-1 in seinem Case
montiert verwendet wird.
MIDI-BETRIEB
Der SY-1 kann in einem von zwei MIDI-Modi verwendet werden, die mit der SynthTribe-App über USB ausgewählt werden. Der gewählte
Modus wird beim Ausschalten des SY-1 gespeichert, bis er über die App geändert wird.
MODE 1 – verwendet nur den mit DIP-Schalter 43 eingestellten MIDI-Kanal. Kanal 1 wird durch MIDI-Note 36 getriggert, Kanal 2 durch
MIDI-Note 38. Es gibt keine MIDI-Tonhöhensteuerung, so dass die Tonhöhe nur von den Einstellungen des Bedienfelds bestimmt wird. Das
Decay von Kanal 1 kann über MIDI CC 80 und das von Kanal 2 über MIDI CC 81 eingestellt werden. Die besten Ergebnisse erzielen Sie, wenn
Sie die vorderseitigen Bedienfeldregler 15 und 29 auf ihre Mittelwerte einstellen.
Der Modus 1 kann auch durch Drücken und Halten der TRIG-Taste CH 1 während des Einschaltens aufgerufen werden.
MODE 2 – Kanal 1 reagiert auf MIDI-Meldungen des mit DIP-Schalter 43 gewählten Kanals, während Kanal 2 auf den nächsthöheren
MIDI-Kanal reagiert (Hinweis: Wenn der DIP-Schalter auf 16 steht, reagiert Kanal 2 auf MIDI-Kanal 15, nicht auf MIDI-Kanal 1). Die
Tonhöhe jedes Kanals kann mit den MIDI-Noten 21 bis 84 gesteuert werden, wobei das Decay wie in Modus 1 eingestellt ist. Noten, die
außerhalb des Bereichs liegen, erklingen als die niedrigsten und höchsten Noten des nutzbaren Bereichs.
Der Modus 2 kann auch durch Drücken und Halten der CH 2 TRIG-Taste während des Einschaltens aufgerufen werden.
KALIBRIERUNG UND FIRMWARE-UPDATE
Halten Sie die Tasten CH 1 TRIG und CH 2 TRIG gedrückt, während Sie den SY-1 einschalten. Ein weiterer Druck auf die TRIG-Taste CH
1 startet die Oszillatorkalibrierung (LED CH 1 blinkt; CH 2 LED leuchtet nicht). Der SY-1 kehrt in den Normalbetrieb zurück, wenn die
Kalibrierung abgeschlossen ist (beide LEDs leuchten nicht).
Durch Drücken der CH 2 TRIG-Taste wird der SY-1 in den DFU-Modus versetzt, wo er auf ein Firmware-Update von einer anderen Quelle als
der SynthTribe-App wartet. Beide LEDs leuchten nicht. Der SY-1 kehrt nach Abschluss des Updates zum Normalbetrieb zurück.
