Behringer SYNCUSSION SY-1 - Painel Superior; Painel Traseiro

30 31Quick Start GuideSYNCUSSION SY-1
SYNCUSSION SY-1 Controls
(PT)
Passo 2: Controles

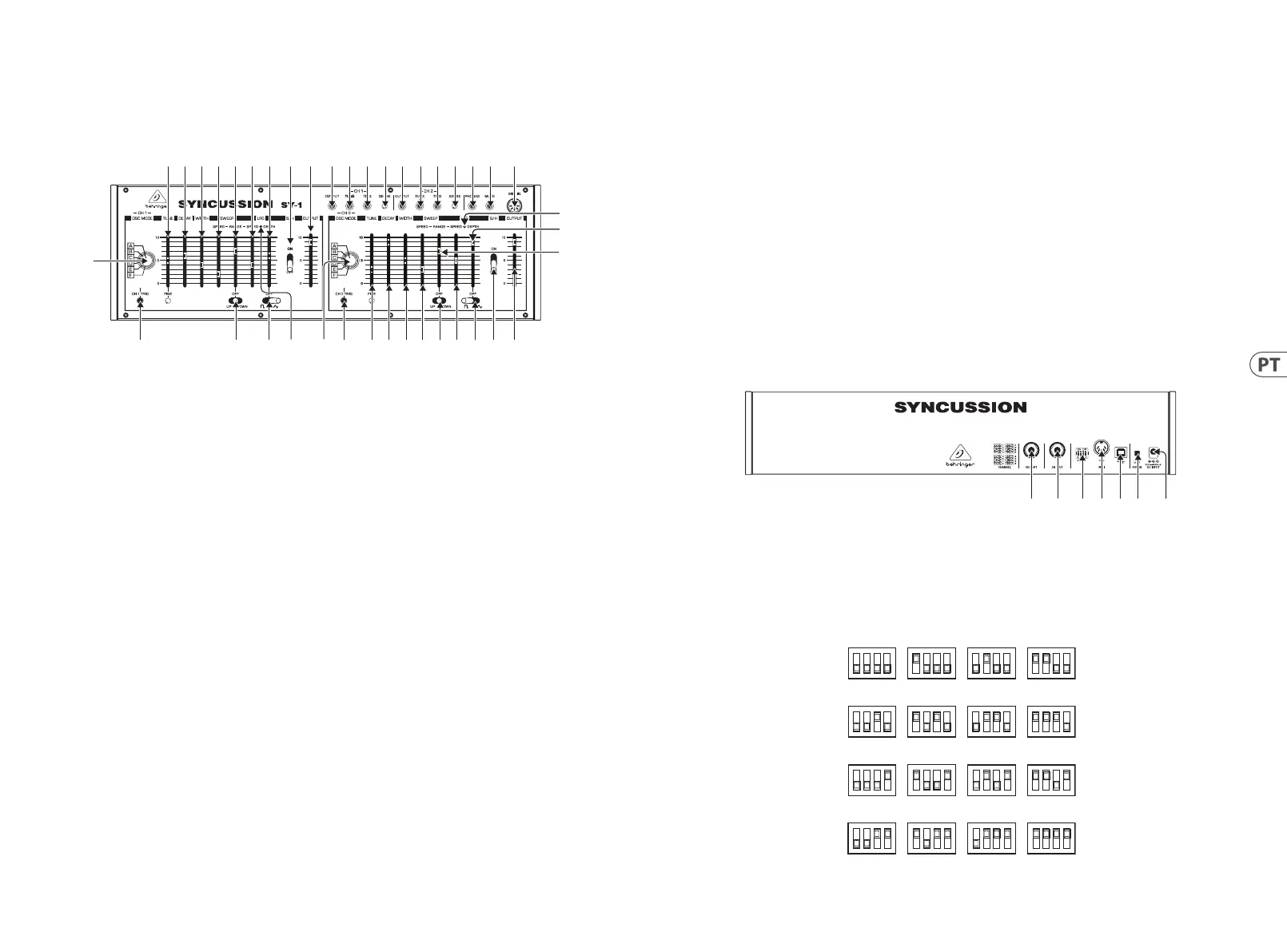

PAINEL SUPERIOR
(1)(2)(3)(4)(5)(6)(7)(8)(9)(10) (11)
(
12)
(13) (18) (21) (22)
(14)(15)(16)(17)(19)(20) (23) (24) (25)
(26) (27) (28)(29)(30)(31)(32) (35)(34) (39)(38)
(36
)
(37
)
(33)
As tomadas 1 – 3 e 5 – 7 e os controles 4 e 8 são duplicatas dos canais 1 e 2
(1) & (5) – OUTPUTS – use essas tomadas de jack TR de 3,5mm para obter as saídas individuais dos canais 1 e 2.
(2) & (6) – TUNE – use essas tomadas para ajustar a anação do canal usando um dispositivo externo como um pedal. Essa é uma
tomada TS e não faz a saída de tensão para uma fonte externa manipular.
(3) & (7) – TRIGGER – use essas tomadas para acionar os canais de uma fonte trigger externa.
(4) & (8) – SENSE – use esses controles para ajustar a sensibilidade das entradas do trigger, a m de prevenir erros no trigger.
(9) PHONES – use essa tomada jack TRS de 3,5mm para monitorar a saída do SY-1 com um par de fones de ouvidos apropriados.
(10) MUTE – use essa tomada para cortar o decaimento do SY-1 com um pedal externo.
(11) MIDI IN – use essa tomada DIN de 5 pinos para controlar o SY-1 usando um MIDI.
Os controles, interruptores e LEDs 12 – 25 e 26 – 39 são duplicatas dos canais 1 e 2.
(12) & (26) – OSC MODE – use esses interruptores para ajustar o modo oscilador de cada canal. Há seis modos disponíveis
A – Oscilador único
B – Dois osciladores FM
C – Mistura de dois osciladores
D – Mistura de dois osciladores com varredura dependente da força do acionador em vez das congurações de varredura
E – Dois osciladores FM com ruído branco adicionado
F – Apenas ruído branco
(13) & (27) – TRIGGER – use essas tomadas para acionar o SY-1 sem usar uma fonte trigger externa. O LED acende quando um canal é
acionado, interna ou externamente.
(14) & (28) – TUNE – use esses controles para anar os osciladores do SY-1 a uma frequência especíca. O fader proporciona uma anação
grosseira, o pote no permite um ajuste preciso.
(15) & (29) – DECAY – use este controle para ajustar o tempo de decaimento dos canais de 6 ms a 2,5 s dependendo da conguração de anação.
(16) & (30) – WIDTH – use esses controles para congurar a frequência de corte do ltro.
(17) & (31) – SWEEP SPEED – use esses controles para congurar a velocidade na qual o tom do oscilador será varrido, dependendo da
conguração dos interruptores 18 e 32.
(18) & (32) –INTERRUPTORES SWEEP – use esses interruptores para congurar o tom dos osciladores em up (para cima), down (para
baixo) ou o (desligado).
(19) & (33) –SWEEP RANGE – use estes controles para congurar a gama da varredura do tom.
(20) & (34) –LFO SPEED – use este controle para ajustar a velocidade dos LFOs de 0.4 Hz a 50 Hz.
(21) & (35) –LFO WAVE – use esses interruptores para selecionar a forma de onda LFO (quadrada ou triangular); ou desligar o LFO.
(22) & (36) –LFO LED – esses LEDs piscarão na velocidade dos LFOs.
(23) & (37) –LFO DEPTH – use estes controles para congurar a profundidade da modulação do LFO.
(24) & (38) –S&H – use este interruptor para ligar ou desligar a modulação sample and hold. O valor da amostra é ajustado pela
velocidade do LFO (controles 20 e 34) e funcionará mesmo que os interruptores LFO (21 e 35) estejam desligados, em OFF.
(25) & (39) –OUTPUT – use estes controles para ajustar os níveis de saída dos dois canais.
PAINEL TRASEIRO
(40)(41) (42) (43) (44)(45) (46)
(40) CHANNEL 1 OUTPUT – use essa tomada de jack TR de 6,35 mm não balanceada para alimentar a saída do canal 1 a um amplicador
ou mixer externo. Esta saída é duplicada pela tomada 1 do painel superior.
(41) CHANNEL 2 OUTPUT – use essa tomada de jack TR de 6,35 mm não balanceada para alimentar a saída do canal 2 a um amplicador
ou mixer externo. Esta saída é duplicada pela tomada 5 do painel superior.
(42) MIDI CHANNEL – use essa chave dip para congurar o canal MIDI (vericar operação MIDI abaixo)>
1 2 3 4
5 6 7 8
9 10 11 12
13 14 15 16
(31)(30) (32)(33)(34)(29)
