Behringer SYNCUSSION SY-1 - Pannello Posteriore

34 35Quick Start GuideSYNCUSSION SY-1
(18) & (32) – INTERRUTTORI SWEEP – usate questi interruttori per impostare lo Sweep di intonazione degli oscillatori su, giù o o.
(19) & (33) – SWEEP RANGE – usate questi controlli per impostare la gamma dello Sweep di intonazione.
(20) & (34) – LFO SPEED – usate questi controlli per impostare la velocità degli LFO da 0,4Hz a 50Hz.
(21) & (35) – LFO WAVE – usate questi interruttori per scegliere la forma d’onda dell’LFO (quadra o triangolare); o per spegnere l’LFO.
(22) & (36) – LFO LED – questi LED lampeggiano alla velocità degli LFO.
(23) & (37) – LFO DEPTH – usate questi controlli per impostare la profondità della modulazione LFO.
(24) & (38) – S&H – usate questi interruttori per attivare/disattivare la modulazione di Sample & Hold. La velocità è stabilita tramite LFO
SPEED (controlli 20 & 34) e funziona anche se gli interruttori LFO (21 & 35) sono su OFF.
(25) & (39) – OUTPUT – usate questi controlli per impostare i livelli di uscita dei due canali.

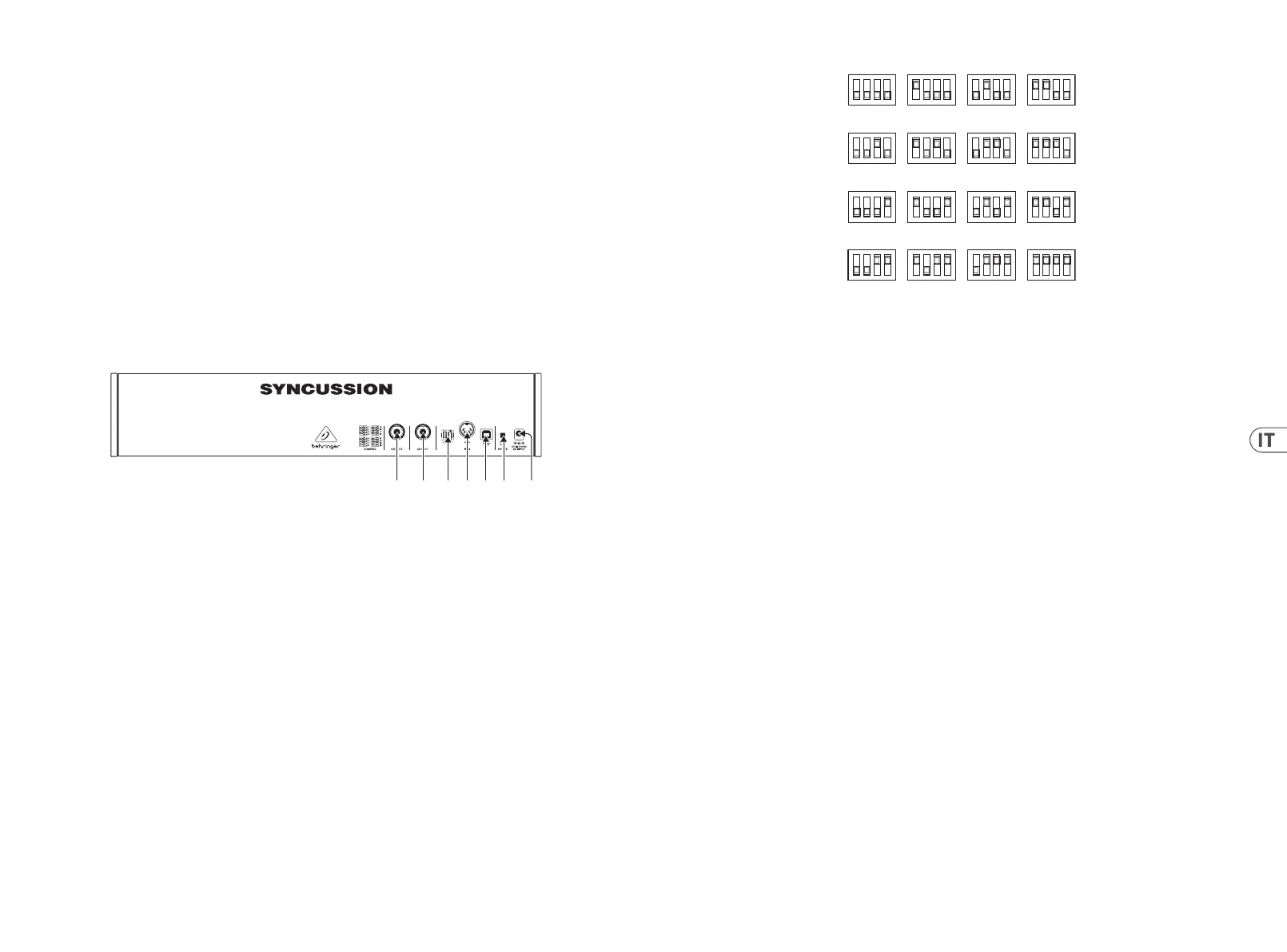

PANNELLO POSTERIORE
(40)(41) (42) (43) (44)(45) (46)
(40) CH 1 OUTPUT – usate anello e punta di questo jack sbilanciato da 6,35mm per inviare l'uscita del canale 1 a un amplicatore esterno
o a un mixer. Questa uscita è duplicata nella presa 1 del pannello superiore.
(41) CH 2 OUTPUT – usate anello e punta di questo jack sbilanciato da 6,35mm per inviare l'uscita del canale 2 a un amplicatore esterno
o a un mixer. Questa uscita è duplicata nella presa 5 del pannello superiore.
SYNCUSSION SY-1 Controls
(42) MIDI CHANNEL – usate questo dipswitch per impostare il canale MIDI (leggere più avanti: operazioni MIDI)
1 2 3 4
5 6 7 8
9 10 11 12
13 14 15 16
(31)(30) (32)(33)(34)(29)
(43) MIDI THRU – usate questa presa DIN a 5 poli per inviare a dispositivi MIDI esterni i messaggi MIDI ricevuti nella presa 11.
(44) USB – usate questa presa USB 2.0 tipo B per controllare l'SY-1 via USB MIDI, per aggiornare il rmware e per regolare le impostazioni
tramite l'app SynthTribe.
(45) POWER – usate questo interruttore accendere/spegnere l'SY-1 quando è montato sul suo telaio.
(46) DC INPUT – usate questa presa per collegare l'alimentatore in dotazione da 12V 1000mA quando usate l'SY-1 montato nel suo telaio.
OPERAZIONI MIDI
L’SY-1 può essere usato in due modi MIDI selezionabili via USB tramite l’app SynthTribe. Il modo scelto memorizzato quando l’SY-1 è
spento, nché non è cambiato via app.
MODE 1 – usa solamente Il canale MIDI impostato tramite il dipswitch 43. Il canale 1 è triggerato dalla nota MIDI 36 e il canale 2 dalla
nota MIDI 38. Non c’è il controllo MIDI pitch, pertanto l’intonazione è stabilita dalle impostazioni del pannello di controllo. Il Decay del
canale 1 può essere regolato tramite MIDI CC 80, quello del canale 2 tramite MIDI CC 81. Per i risultati migliori impostate i controlli 15 e 29
del pannello superiore nei punti intermedi.
È possibile accedere alla modalità 1 anche tenendo premuto il pulsante CH 1 TRIG durante l'accensione.
MODE 2 – il canale 1 risponde ai messaggi MIDI del canale scelto tramite il dipswitch 43, mentre il canale 2 risponde al canale MIDI
successivo (nota: se il dipswitch è impostato su 16 il canale 2 risponde al canale MIDI 15, non al canale MIDI 1). L’intonazione di ogni
canale può essere controllata usando le note MIDI da 21 a 84 con il Decay impostato come nel modo 1. Notate che le note “fuori gamma”
suoneranno come le più basse e le più alte della gamma utilizzabile.
È possibile accedere alla modalità 2 anche tenendo premuto il pulsante CH 2 TRIG durante l'accensione.
CALIBRAZIONE E AGGIORNAMENTO FIRMWARE
Tenere premuti i pulsanti CH 1 TRIG e CH 2 TRIG mentre si accende l'SY-1. Un'ulteriore pressione del pulsante TRIG CH 1 avvia la
calibrazione dell'oscillatore (il LED CH 1 lampeggia; Il LED CH 2 è spento). L'SY-1 tornerà al funzionamento normale al termine della
calibrazione (entrambi i LED spenti).
Premendo il pulsante CH 2 TRIG si mette il SY-1 in modalità DFU, dove attenderà un aggiornamento del rmware da una fonte diversa
dall'app SynthTribe. Entrambi i LED saranno spenti. Al termine dell'aggiornamento, l'SY-1 tornerà al normale funzionamento.
