SYNCUSSION SY-1 Controls
(17) & (31) – SWEEP SPEED – använd dessa kontroller för att ställa in hastigheten med vilken oscillatorernas tonhöjd kommer att svepas,
beroende på inställningarna av omkopplare 18 och 32.
(18) & (32) – SWEEP-omkopplare – använd dessa omkopplare för att ställa in oscillatorernas tonhöjdssvep på upp, ned eller av.
(19) & (33) – SWEEP RANGE – använd dessa kontroller för att ställa in intervallet för tonhöjdssvepet.
(20) & (34) – LFO SPEED – använd dessa kontroller för att ställa in hastigheten på LFO:erna, från 0,4 Hz till 50 Hz.
(21) & (35) – LFO WAVE – använd dessa omkopplare för att välja LFO-vågform (fyrkant eller triangel) eller för att stänga av LFO:n.
(22) & (36) – LFO-lysdiod – dessa lysdioder blinkar i takt med LFO:ernas hastighet.
(23) & (37) – LFO DEPTH – använd dessa kontroller för att ställa in djupet på LFO-moduleringen.
(24) & (38) – S&H – använd dessa omkopplare för att slå på eller av sample and hold-modulation. Samplingsfrekvensen ställs in med
LFO-hastigheten (kontrollerna 20 och 34) och fungerar även om LFO-omkopplarna (21 och 35) är inställda på OFF.
(25) & (39) – OUTPUT – använd dessa kontroller för att ställa in utgångsnivåerna för de två kanalerna.
BAKRE PANEL

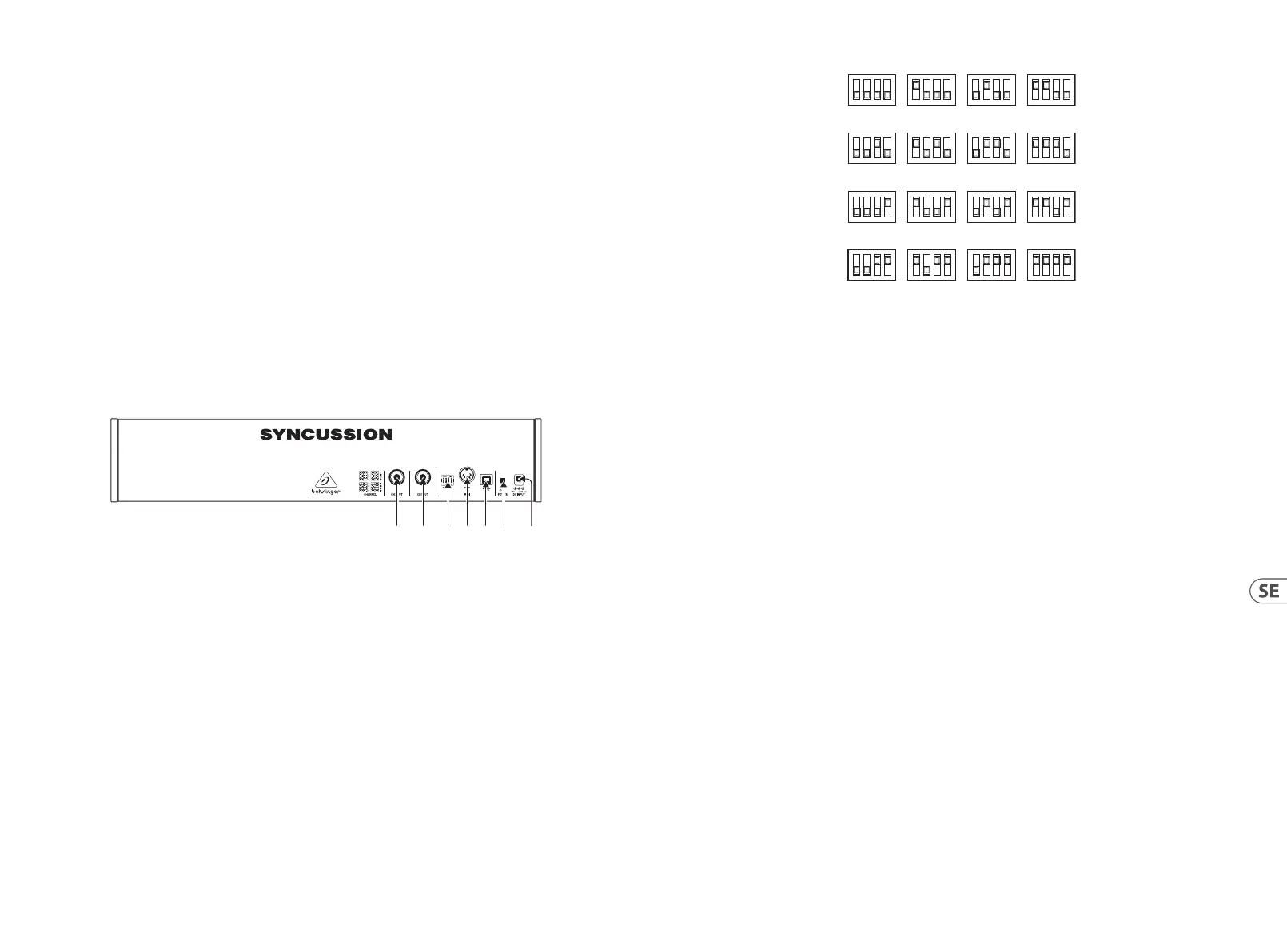

(40)(41) (42) (43) (44)(45) (46)
(40) KANAL 1-UTGÅNG – använd detta 6,35 mm obalanserade TR-jackuttag för att skicka utsignalen från kanal 1 till en extern
förstärkare eller mixer. Denna utgång dubbleras av uttag 1 på den övre panelen.
(41) KANAL 2-UTGÅNG – använd detta 6,35 mm obalanserade TR-jackuttag för att skicka utsignalen från kanal 2 till en extern
förstärkare eller mixer. Denna utgång dubbleras av uttag 5 på den övre panelen.
(42) MIDI-KANAL – använd denna DIP-omkopplare för att ställa in MIDI-kanalen (se MIDI-funktioner nedan)
1 2 3 4
5 6 7 8
9 10 11 12
13 14 15 16
(31)(30) (32)(33)(34)(29)
(43) MIDI THRU – använd detta fempoliga DIN-uttag för att skicka meddelanden mottagna till uttag 11 till extern MIDI-utrustning.
(44) USB – använd detta USB 2.0 typ B-uttag för att styra SY-1 via USB-MIDI, för att uppdatera den fasta programvaran och för att justera
inställningarna med hjälp av SynthTribe-appen.
(45) POWER – använd den här omkopplaren för att slå på eller av SY-1 när den är monterad i sitt fodral.
(46) DC INPUT – använd det här uttaget för att ansluta det medföljande 12 V 1 000 mA-nätaggregatet när SY-1 används monterad i sitt fodral.
MIDI-ANVÄNDNING
SY-1 kan användas i ett av två MIDI-lägen, som väljs med hjälp av SynthTribe-appen via USB. Det valda läget kommer att sparas när SY-1
stängs av, tills det ändras i appen.
LÄGE 1 – använder endast den MIDI-kanal som ställts in med DIP-omkopplare 43. Kanal 1 triggas av MIDI-not 36 och kanal 2 av MIDI-not
38. Det sker ingen MIDI-styrning av tonhöjden, så tonhöjden bestäms endast av panelens inställningar. Kanal 1-decay kan justeras med
hjälp av MIDI CC 80 och kanal 2 med hjälp av MIDI CC 81. För bästa resultat ställer du in kontrollerna 15 och 29 på den övre panelen på
deras mittpunkter.
Läge 1 kan också aktiveras genom att trycka och hålla ned CH 1 TRIG-knappen medan du startar.
LÄGE 2 – Kanal 1 svarar på MIDI-meddelanden på den kanal som valts med DIP-omkopplare 43, medan kanal 2 svarar på nästa MIDI-
kanal uppåt (observera – om DIP-omkopplaren är inställd på 16 svarar kanal 2 på MIDI-kanal 15, inte MIDI-kanal 1). Tonhöjden för varje
kanal kan styras med hjälp av MIDI-noterna 21 till 84, med decay inställt som i läge 1. Noter som ligger utanför intervallet kommer att
låta som den lägsta och högsta i det användbara intervallet.
Läge 2 kan också aktiveras genom att trycka och hålla ned CH 2 TRIG-knappen medan du startar.
KALIBRERING OCH FIRMWARE-UPPDATERING
Tryck och håll ned knapparna CH 1 TRIG och CH 2 TRIG medan du slår på SY-1. Ytterligare ett tryck på CH 1 TRIG-knappen initierar
oscillatorkalibrering (CH 1 LED blinkar; CH 2 LED är släckt). SY-1 återgår till normal drift när kalibreringen är klar (båda lysdioderna
släckta).
Genom att trycka på CH 2 TRIG-knappen försätts SY-1 i DFU-läge, där den väntar på en rmwareuppdatering från en annan källa än
SynthTribe-appen. Båda lysdioderna kommer att vara släckta. SY-1 återgår till normal drift när uppdateringen är klar.
