42 43Quick Start GuideSYNCUSSION SY-1

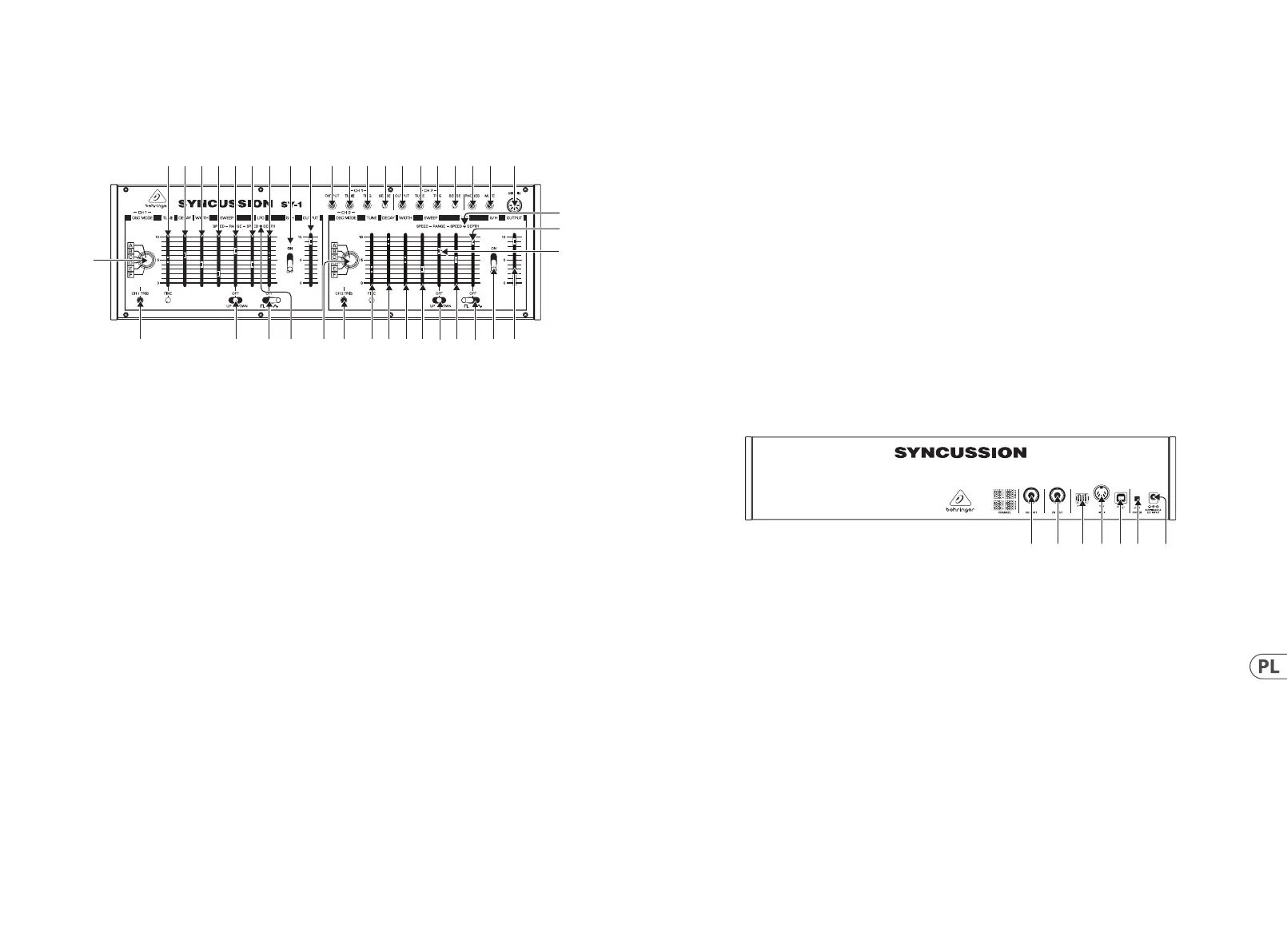

SYNCUSSION SY-1 Controls
( PL)
Krok 2: Sterowanica
GÓRNY PANEL
(1)(2)(3)(4)(5)(6)(7)(8)(9)(10) (11)
12)
(14)(15)(16)(17)(19)(20) (23) (24) (25)
(26) (27) (28)(29)(30)(31)(32) (35)(34) (39)(38)
(36
(37
(33)
Złącza 1 – 3 i 5 – 7 oraz pokrętła 4 i 8 są duplikatami dla kanałów 1 i 2.
(1) & (5) – OUTPUTS – użyj tych niezbalansowanych złącz 3.5 mm TR, aby uzyskać indywidualne wyjścia kanałów 1 i 2.
(2) & (6) – TUNE – użyj tych złącz, aby dostosować strojenie kanału za pomocą zewnętrznego urządzenia, jak pedał nożny. Jest to
złącze TS i nie wysyła napięcia do użytku przez zewnętrzne źródło.
(3) & (7) – TRIGGER – użyj tych złącz, aby wywołać kanały zewnętrznym źródłem sygnału trigger.
(4) & (8) – SENSE – użyj tych pokręteł, aby ustawić czułość wejść trigger w celu uniknięcia niepożądanego wywołania.
(9) PHONES – użyj tego złącza TRS 3.5 mm, aby monitorować sygnał wyjściowy SY-1 odpowiednią parą słuchawek.
(10) MUTE – użyj tego złącza, aby odciąć wygasający sygnał SY-1 za pomocą zewnętrznego przełącznika nożnego.
(11) MIDI IN – użyj tego 5-pinowego złącza DIN, aby kontrolować SY-1 za pomocą MIDI.
Pokrętła, przełączniki oraz diody 12 – 25 oraz 26 – 39 są duplikatami dla kanałów 1 i 2.
(12) & (26) – OSC MODE – użyj tych przełączników, aby ustawić tryb oscylatorów dla każdego z kanałów. Dostępnych jest sześć trybów:
A – Pojedynczy oscylator
B – Dwa oscylatory FM
C – Miks dwóch oscylatorów
D – Miks dwóch oscylatorów, z przesunięciem zależnym od siły sygnału trigger, a nie ustawień SWEEP
E – Dwa oscylatory FM z dodanym białym szumem
F – Tylko biały szum
(13) & (27) – TRIGGER – użyj tych przycisków, aby wywołać SY-1 bez użycia zewnętrznego źródła sygnału trigger. Dioda zapala się, gdy
kanał zostanie wywołany wewnętrznie lub zewnętrznie.
(14) & (28) – TUNE – użyj tych pokręteł, aby dostroić oscylatory SY-1 do konkretnej częstotliwości. Tłumik zapewnia grube strojenie,
drobny garnek umożliwia dokładną regulację.
(15) & (29) – DECAY – użyj tych pokręteł, aby ustawić czas wygasania kanałów od 6 ms do 2.5 s, w zależności od ustawionego strojenia.
(16) & (30) – WIDTH – użyj tych pokręteł, aby ustawić częstotliwość odcięcia ltra.
(17) & (31) – SWEEP SPEED – użyj tych pokręteł, aby ustawić szybkość przesunięcia brzmienia oscylatorów, w zależności od ustawień
przełączników 18 i 32.
(18) & (32) – SWEEP SWITCHES – użyj tych przełączników, aby ustawić przesunięcie brzmienia oscylatorów na kierunek w górę,
w dół lub wyłączone.
(19) & (33) – SWEEP RANGE – użyj tych pokręteł, aby ustawić przedział przesunięcia brzmienia.
(20) & (34) – LFO SPEED – użyj tych pokręteł, aby ustawić szybkość LFO od 0.4 do 50 Hz.
(21) & (35) – LFO WAVE – użyj tych przełączników, aby wybrać kształt fali LFO (prostokątną lub trójkątną), lub wyłączyć LFO.
(22) & (36) – Diody LFO – migają z prędkością LFO.
(23) & (37) – LFO DEPTH – użyj tych pokręteł, aby ustawić głębię modulacji LFO.
(24) & (38) – S&H – użyj tych przełączników, aby włączyć lub wyłączyć modulację sample and hold (próbkowanie z pamięcią). Częstotliwość
próbkowania jest ustawiania szybkością LFO (pokrętła 20 i 34) i będzie działać nawet, jeśli przełączniki LFO (21 i 35) są ustawione na OFF.
(25) & (39) – OUTPUT – użyj tych pokręteł, aby ustawić poziomy wyjściowe obu kanałów.
TYLNY PANEL
(40)(41) (42) (43) (44)(45) (46)
(40) Wyjście kanału 1 – użyj tego niezbalansowanego złącza 6.35 mm TR, aby przesłać sygnał wyjściowy kanału 1 do zewnętrznego
wzmacniacza lub miksera. Duplikatem tego wyjścia jest złącze 1 na górnym panelu.
(41) Wyjście kanału 2 – użyj tego niezbalansowanego złącza 6.35 mm TR, aby przesłać sygnał wyjściowy kanału 2 do zewnętrznego
wzmacniacza lub miksera. Duplikatem tego wyjścia jest złącze 5 na górnym panelu.
