44 45Quick Start GuideSYNCUSSION SY-1

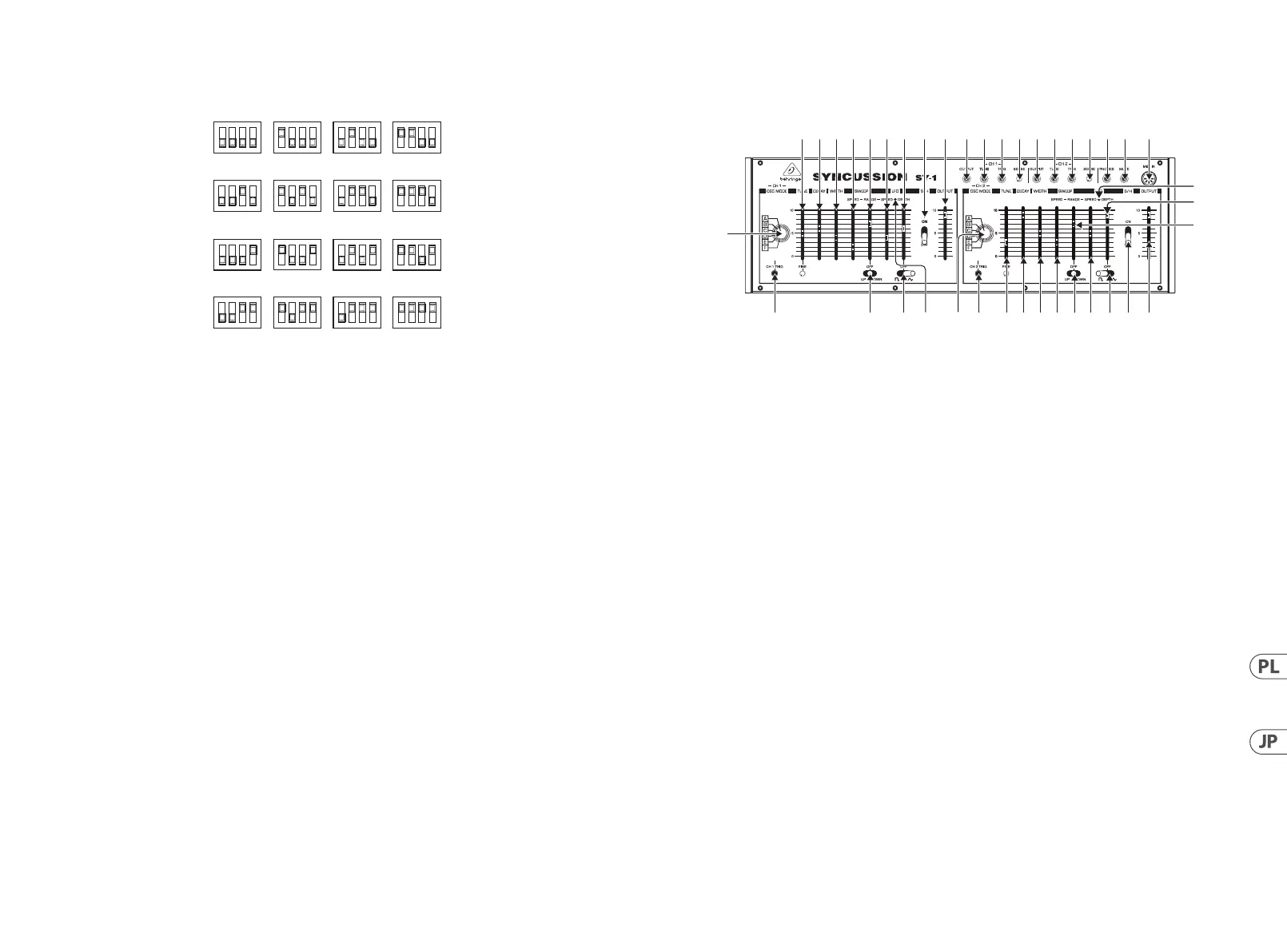

(42) Kanał MIDI – użyj tych przełączników, aby ustawić kanał MIDI (opis obsługi MIDI w dalszej części):
1 2 3 4
5 6 7 8
9 10 11 12
13 14 15 16
(31)(30) (32)(33)(34)(29)
(43) MIDI THRU – użyj tego 5-pinowego złącza DIN, aby przesyłać wiadomości MIDI otrzymane na złączu 11 do zewnętrznego
sprzętu MIDI.
(44) USB – użyj tego złącza USB 2.0 typu B, aby kontrolować SY-1 przez USB MIDI, do aktualizacji oprogramowania rmowego oraz do
regulacji ustawień za pomocą aplikacji SynthTribe.
(45) POWER – użyj tego przełącznika, aby włączyć lub wyłączyć SY-1, gdy jest zamontowany w obudowie.
(46) Wejście zasilacza – użyj tego złącza, aby podłączyć dostarczony zasilacz 12 v 1000 mA, gdy SY-1 jest zamontowany w obudowie.
OBSŁUGA MIDI
SY-1 może być używany w jednym z dwóch trybów MIDI, wybieranych za pomocą aplikacji SynthTribe przez USB. Wybrany tryb zostanie
zapamiętany po wyłączeniu SY-1, aż nie zostanie zmieniony przez aplikację.
Tryb 1 – używa tylko kanału MIDI ustawionego przełącznikiem 43. Kanał 1 jest wywoływany dźwiękiem MIDI 36, a kanał 2 dźwiękiem
MIDI 38. Nie jest dostępna kontrola wysokości dźwięku przez MIDI, więc jest ona określana tylko przez ustawienia panelu sterowania.
Wygasanie kanału 1 może być regulowane za pomocą MIDI CC 80, a kanału 2 za pomocą MIDI CC 81. Dla najlepszych efektów ustaw
pokrętła 15 i 29 na górnym panelu w pozycję środkową.
Tryb 1 można również wprowadzić, naciskając i przytrzymując przycisk CH 1 TRIG podczas włączania.
Tryb 2 – kanał 1 będzie odpowiadać na wiadomości MIDI na kanale wybranym przełącznikiem 43, a kanał 2 będzie odpowiadać
następnemu w kolejności kanałowi MIDI (uwaga: jeśli przełącznik jest ustawiony na 16, kanał 2 będzie odpowiadać kanałowi MIDI 15, a
nie 1). Wysokość dźwięku każdego kanału może być kontrolowana dźwiękami MIDI 21 do 84, z wygasaniem regulowanym jak w trybie 1.
Dźwięki poza zakresem będą wybrzmiewać jako najniższe i najwyższe z dostępnego zakresu.
Tryb 2 można również wprowadzić, naciskając i przytrzymując przycisk CH 2 TRIG podczas włączania.
KALIBRACJA I AKTUALIZACJA OPROGRAMOWANIA UKŁADOWEGO
Naciśnij i przytrzymaj przyciski CH 1 TRIG i CH 2 TRIG podczas włączania SY-1. Kolejne naciśnięcie przycisku CH 1 TRIG inicjuje kalibrację
oscylatora (dioda CH 1; Dioda CH 2 nie świeci). SY-1 powróci do normalnej pracy po zakończeniu kalibracji (obie diody LED nie świecą).
Naciśnięcie przycisku CH 2 TRIG przełącza SY-1 w tryb DFU, w którym będzie czekał na aktualizację oprogramowania układowego ze źródła
innego niż aplikacja SynthTribe. Obie diody LED nie będą świecić. Po zakończeniu aktualizacji SY-1 powróci do normalnego działania.
SYNCUSSION SY-1 Controls
ステップ 2: コントロール
(1)(2)(3)(4)(5)(6)(7)(8)(9)(10) (11)
(
12)
(13) (18) (21) (22)
(14)(15)(16)(17)(19)(20) (23) (24) (25)
(26) (27) (28)(29)(30)(31)(32) (35)(34) (39)(38)
(36
)
(37
)
(33
)
ソケ ット1 – 3 および 5 – 7 、並 び に コ ン ト ロ ー ル 4 と 8 は 、チ ャ ン ネ ル 1 および 2 の 関 連 要 素 の 複 製です。
(1) & (5) – OUTPUT (出力) – チャンネル 1 および 2 を 独 立 で 出 力 す る 、ア ン バ ラ ン ス 3.5mm TR ジャックソケット。
(2) & (6) – TUNE (チューン) – フットペダルなどの外部機器を接続し、チャンネルチューニングをおこなうためのソケ
ッ ト で す 。こ れ は TS ソケットで、外部ソース操作のためのボルテージは出力されません。
(3) & (7) – TRIGGER (トリガー) – 外部トリガーソースを入力し、チャンネルをトリガーするためのソケットです。
(4) & (8) – SENSE (感度) – トリガー入力の感度を調節し、ミストリガーを防止するためのコントロールです。
(9) PHONES (ヘッドフォン) – ステレオ TRS 3.5mm ジャックソケットで、対 応 する ヘッド フォンを接 続し、SY-1 の出力を
モニターします。
(10) MUTE (ミュート) – 外 部フットスイッチ で SY-1 のディケイをカットオフする際に使用するソケットです。
(11) MIDI IN (MIDI 入力) – MIDI を通じて SY-1 を制御する際に使用する 5 ピン式 DIN ソケット。
コントロール、スイッチおよび、LED12 – 25 ならびに 26 – 39 は 、チ ャ ン ネ ル 1 および 2 の関 連 要 素の 複 製で す。
(12) & (26) – OSC MODE (オシレーターモード) – 各チャンネルのオシレーターのモードを設定するスイッチです。モー
ドは 6 つです。
A – シングルオシレーター
B – 2 オシレーター FM
C – 2 オシレ ー ターミックス
D – 2 オシ レ ー ター ミックス で、スイープ 設 定 で は なくトリガ ー 強 度 に 依 存 するスイープ を 装 備
E – ホワイトノイズ を 付 加 した 2 オシレーター FM
F – ホワイトノイズのみ
(13) & (27) – TRIGGER (トリガー) – 外 部トリガーソースを使 用せずに、SY-1 をトリガーするボタンです。内 部トリガーお
よび外部トリガーいずれの場合でも、チャンネルがトリガーされると LED が点 灯します。
(14) & (28) – TUNE (チューン) – SY-1 のオシレーターを任意の周波数にチューニングするコントロールです。フェーダー
は粗いチューニングを提供し、細かいポットは正確な調整を可能にします。
(15) & (29) – DECAY (ディケイ) – チ ュ ー ニ ン グ 設 定 に 応 じ て 、各 チ ャ ン ネ ル の デ ィ ケ イ タ イ ム を 6 ms 〜 2.5 s の範囲で設
定 するコントロールです。
(16) & (30) – WIDTH (幅) – フィルターのカットオフ周波数を設定するコントロールです。
(17) & (31) – SWEEP SPEED (スイープスピード ) – オシレーターのピッチがスイープするスピードを、スイッチ 18 および
32 の設定に応じて設定するコントロールです。
