38 39Quick Start GuideSYNCUSSION SY-1
(42) (MIDI) CHANNEL – gebruik deze dipschakelaar om het MIDI-kanaal in te stellen (zie MIDI-bediening hieronder).
(43) MIDI THRU – gebruik deze 5-pins DIN-aansluiting om MIDI-data op aansluiting 11 naar externe MIDI-apparatuur te sturen.
(44) USB – gebruik deze USB 2.0 type B-aansluiting om de SY-1 via USB MIDI te besturen, de rmware bij te werken en de instellingen aan
te passen met de SynthTribe-app.
(45) POWER – gebruik deze schakelaar om SY-1 in of uit te schakelen als deze in de behuizing is gemonteerd.
(46) DC INPUT – gebruik deze aansluiting om de meegeleverde 12 v 1000 mA PSU aan te sluiten als de SY-1 in de behuizing wordt gebruikt.
MIDI-GEBRUIK
De SY-1 kan in twee MIDI-modi worden gebruikt, die via de SynthTribe-toepassing via USB worden geselecteerd. De geselecteerde modus
wordt onthouden als SY-1 wordt uitgeschakeld, totdat deze door de app wordt gewijzigd.
MODE 1 – gebruikt alleen het MIDI-kanaal dat met de dipschakelaars 43 is ingesteld. Kanaal 1 wordt getriggerd door MIDI-noot 36 en
kanaal 2 door MIDI-noot 38. Er is geen toonhoogteregeling via MIDI, dus de toonhoogte wordt alleen bepaald door de instellingen van de
paneelregelaars. Decay van kanaal 1 kan worden aangepast met MIDI CC 80 en kanaal 2 met MIDI CC 81. Stel voor de beste resultaten de
regelaars 15 en 29 op het bovenpaneel in op hun middenstand.
Modus 1 kan ook worden geopend door de CH 1 TRI-knop ingedrukt te houden tijdens het opstarten.
MODE 2 – Kanaal 1 reageert op MIDI-gegevens op het kanaal dat via de dipschakelaar 43 is geselecteerd, terwijl kanaal 2 reageert op
het volgende MIDI-kanaal (merk op – als de dipschakelaar op 16 is ingesteld, dan zal kanaal 2 reageren op MIDI-kanaal 15, niet op MIDI-
kanaal 1). De toonhoogte van elk kanaal kan worden bestuurd met MIDI-noten 21 t/m 84, waarbij decay is ingesteld zoals in modus 1.
Noten die buiten bereik liggen zullen als de laagste en hoogste noten in het bereik klinken.
Modus 2 kan ook worden geactiveerd door de CH 2 TRI-knop ingedrukt te houden tijdens het opstarten.
KALIBRATIE EN FIRMWARE-UPDATE
Houd de knoppen CH 1 TRIG en CH 2 TRIG ingedrukt terwijl u de SY-1 inschakelt. Een verdere druk op de CH 1 TRI-knop start de kalibratie
van de oscillator (CH 1 LED knippert; CH 2 LED brandt). De SY-1 keert terug naar de normale werking wanneer de kalibratie is voltooid
(beide LED's branden niet).
Door op de CH 2 TRIG-knop te drukken, wordt de SY-1 in DFU-modus gezet, waar hij wacht op een rmware-update van een andere bron
dan de SynthTribe-app. Beide LED's branden niet. De SY-1 keert terug naar de normale werking wanneer de update is voltooid.

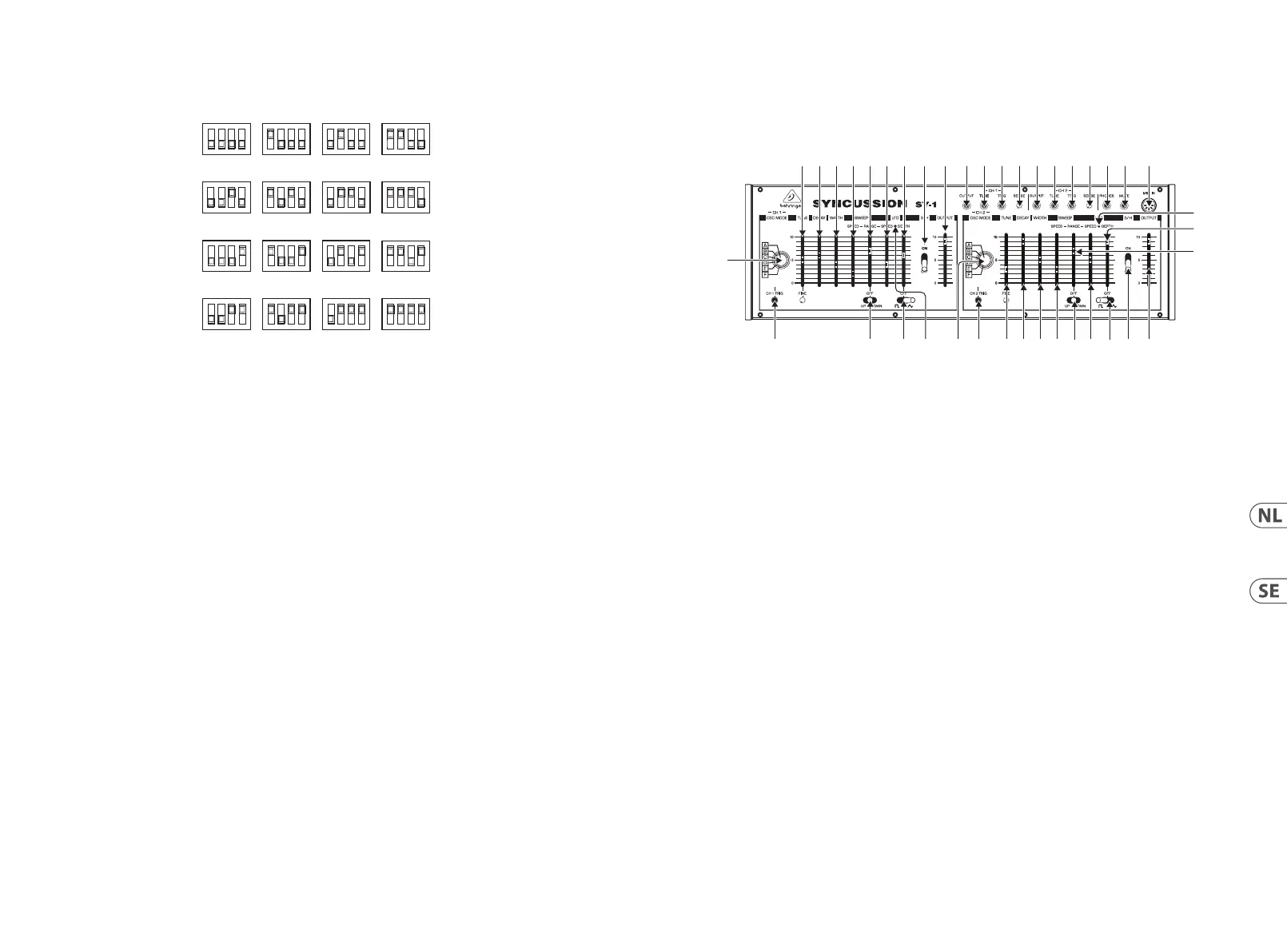

1 2 3 4
5 6 7 8
9 10 11 12
13 14 15 16
(31)(30) (32)(33)(34)(29)
SYNCUSSION SY-1 Controls
(SE)
Steg 2: Kontroller
ÖVRE PANEL
(1)(2)(3)(4)(5)(6)(7)(8)(9)(10) (11)
(
12)
(13) (18) (21) (22)
(14)(15)(16)(17)(19)(20) (23) (24) (25)
(26) (27) (28)(29)(30)(31)(32) (35)(34) (39)(38)
(36
)
(37
)
(33
)
Uttagen 1–3 och 5–7 samt reglagen 4 och 8 är dubbletter relaterade till kanalerna 1 och 2
(1) & (5) – UTGÅNGAR – använd dessa obalanserade 3,5 mm TR-jackuttag för att få de individuella utsignalerna för kanalerna 1 och 2.
(2) & (6) – TUNE – använd dessa uttag för att justera kanalens inställning med hjälp av en extern enhet, t.ex. en fotpedal. Detta är ett
TS-uttag, och det ger inte ut någon spänning som den externa källan kan manipulera.
(3) & (7) – TRIGGER – använd dessa uttag för att trigga kanalerna från en extern triggerkälla.
(4) & (8) – SENSE – använd dessa kontroller för att justera känsligheten för triggeringångarna, för att förhindra felaktig triggning.
(9) PHONES – använd detta 3,5 mm TRS-stereojackuttag för att monitorlyssna på utsignalen från SY-1 med lämpliga hörlurar.
(10) MUTE – använd det här uttaget för att stänga av SY-1:s decay med en extern fotomkopplare.
(11) MIDI IN – använd detta fempoliga DIN-uttag för att styra SY-1 med MIDI.
Kontrollerna, omkopplarna och lysdioderna 12–25 och 26–39 är dubbletter relaterade till kanalerna 1 och 2.
(12) & (26) – OSC MODE – använd dessa omkopplare för att ställa in oscillatorläget för varje kanal. Det nns sex olika lägen
A – Enkel oscillator
B – FM med två oscillatorer
C – Mix av två oscillatorer
D – Mix av två oscillatorer, med svep som beror på triggerstyrkan snarare än svepinställningarna
E – FM med två oscillatorer med tillsatt vitt brus
F – Endast vitt brus
(13) & (27) – TRIGGER – använd dessa knappar för att trigga SY-1 utan att använda en extern triggerkälla. Lysdioden tänds när en kanal
triggas, internt eller externt.
(14) & (28) – TUNE – använd dessa kontroller för att stämma SY-1-oscillatorerna till en specik frekvens. Fadern ger grov inställning, den
na potten möjliggör noggrann justering.
(15) & (29) – DECAY – använd dessa kontroller för att ställa in kanalernas decay-tid, från 6 ms till 2,5 s beroende på inställningen
av stämningen.
(16) & (30) – WIDTH – använd dessa kontroller för att ställa in ltrets brytfrekvens.
