WING COMPACT 概要
METERS

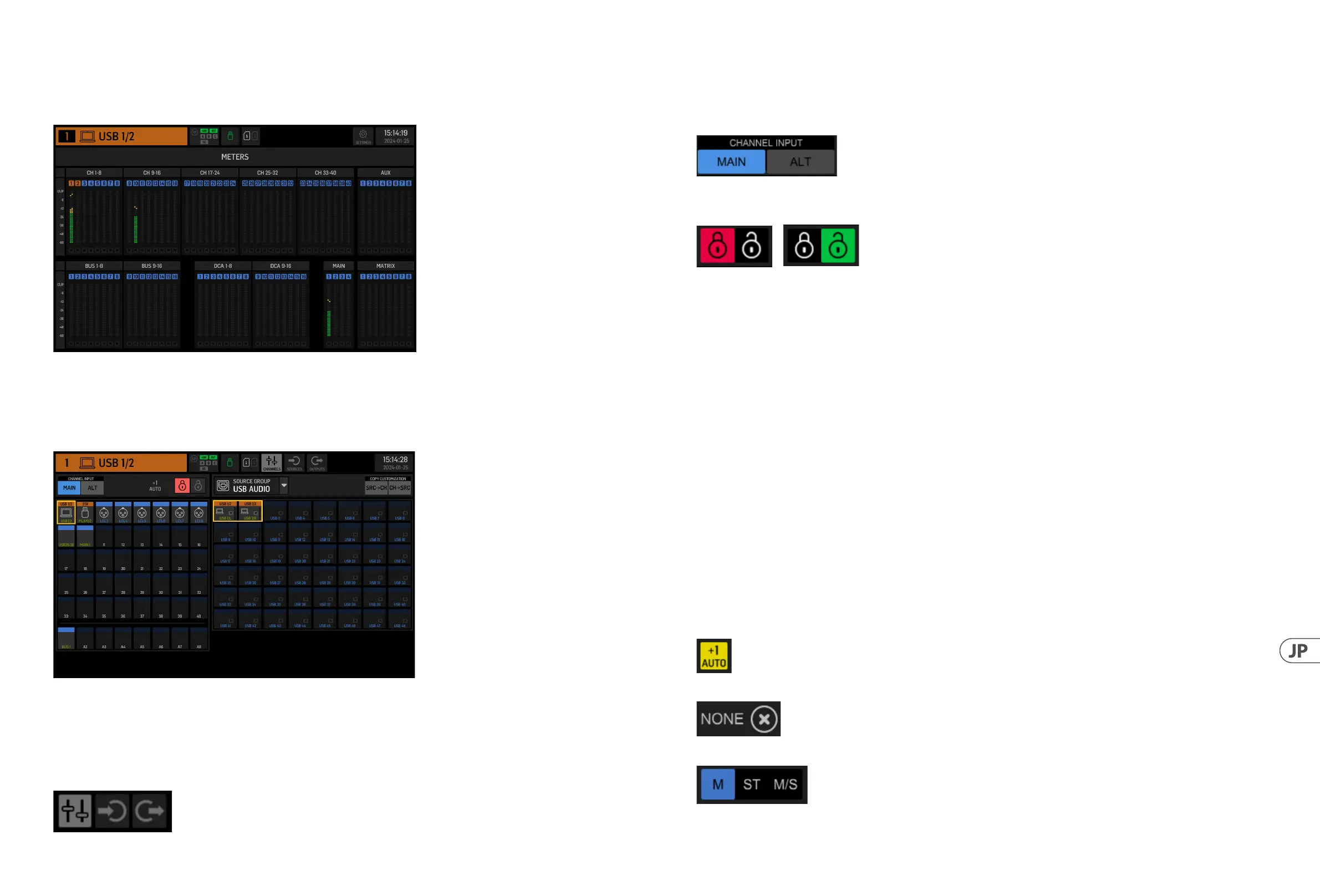

METERS 画面では、コンソール上のすべての信号パスのレベルメーターとミュートステータスが表示されます。レベルメーターは次のよ
うにグ ル ープ 化 さ れて い ま す: 40 の入 力チャネル、8 の aux チャネル、16 の (補助) バス、16 の DCA、4 のメインバ ス、8 のマトリックス バ ス 。
この画面では、それをタッチするだけで上記のチャネルグループのいずれかにズームインして制御や編集を行うための高速ショートカッ
トも 提 供されています。
ROUTING
WING では、柔軟なルーティングオプションが可能です: すべての SOURCE をすべてのチャネルまたは物理出力にルーティングすることが
できます。SOURCE と出力のパッチング は 、ROUTING 画 面 で 設 定されます。
同じ編集は、HOME 画 面 内 の 各チャネル の INPUT セクションでも代替的に行うことができます。
チャネル
画面の右上隅の 3 つのボタンは 、編 集するチャネル、物 理 入 力、または出力を 選 択します。最 初のボタンはチャネル の 設 定を制 御します。
“CHANNEL INPUT”メニューは、チャネルのメイン入力または代替入 力のどちらを設 定するかを制 御します。これは、インラインコンソールの
概 念 に 従 っ て 、単 一 の チ ャ ネ ル に は 2 つの入力が常にパッチされ、ユーザーのニーズに応じて切り替えられます。
編集する前に、ロックアイコンをクリックする必要があります。緑色に点灯している場合、編集が可能です。赤色に点灯している場合、
編 集 が ブロックされています。
画面の左半分には 40 の入 力チャネルと 8 の aux バスが表示されます。画面の右半分には、左側のチャネルにルーティングできる利用可
能 なソース が 表 示 されます。
希望のチャネルをクリックした後、そのチャネルを駆動する SOURCE は、画面の右半分で選択することができます。“SOURCE GROUP” のドロ
ップダウンメニューをクリックすると、コンソールの背面パネルまたはバスの以下の物理 SOURCE から選 択することができます:
• • LOCAL IN: 24 の物理的なマイクロフォンまたはライン入力。
• • AES/EBU IN: 2 つの デジタル AES/EBU 入力。
• • AES50A/AES50B/AES50C: 3 つの AES50 ポート。
• • USB AUDIO: コンソールは 48 の入 力と出力チャネル を持つ USB インターフェースとして使 用することができます。
• • EXP CARD: インストールされた拡張カードに応じて最 大 64 の入力。
• • MODULE: DANTE および SoundGrid カードを 介して最 大 64 の入 力 が 利 用 可能 です。
• • BUS: 16 のバス (ステレオ) のそれぞれ。
• • MAIN: 4 つのメインバ ス (ステレオ) のそれぞれ。
• • MATRIX: 8 つのマトリックス バ ス (ステレオ) のそれぞれ。
• • OSCILLATOR: 2 つのホワイトノイズ、ピンクノイズ、または正弦波オシレータ。
• • STAGE CONNECT: XLR コネクタを 介して 48 kHz と 24 ビットの 32 のデジタルオー ディオチャネル。
• • USB PLAYER:
フロントパネル の USB プレーヤー (Type A ポート) からの 4 チ ャ ネ ル 。フ ァ イ ル は 非 圧 縮 .wav オーディオでなければなりません。
• • USER SIGNAL: 入力チャネル、バス、メインバス、またはマトリックスバスの信号フローの異なるポイントから派生する信号、または 24
のユーザーパッチを通じて再パッチされた SOURCE。
複数の隣接するチャネルをパッチするときに、“+1 AUTO” ボタンをクリックすると、次のコンソールチャネルが自動的に選択され、より迅
速な入力割り当てが可能になります。
チ ャ ン ネ ル の 入 力 を ク リ ア す る に は 、「 NONE」を ク リ ッ ク し ま す 。
各チャネルのモノ、ステレオ、またはミッドサイド設定は、M、ST、お よ び M/S ボタンを介して 設 定 することが できます。
