196 WING COMPACT Quick Start Guide
Quick Start Guide 197
WING COMPACT 概要
5. Main Screens
ほとんどの高度な編集と制御は Main Display で行われます。画面は、画面の左側の7つのボタン、またはトップパネルの各セクションの
VIEW ボタンを使用してナビゲートできます。
Main Display の隣のボタンを使用してアクセスできる画面は 6 つあります：
• • HOME
• • EFFECTS
• • METERS
• • ROUTING
• • SETUP
• • LIBRARY
UTILITY ボタンには、それに関連する特定の画面はありません。
画面の上部にはステータスバーが 表示され、チャンネル名、時計、アラートのクイックリファレンスを提 供します。これにより、SD カード
のコントロ ール 、セットアップメニュー 、ラ イブ ラリ機 能 、そ の 他 のツール へ の 常 時 アクセス が 可 能 に なります。

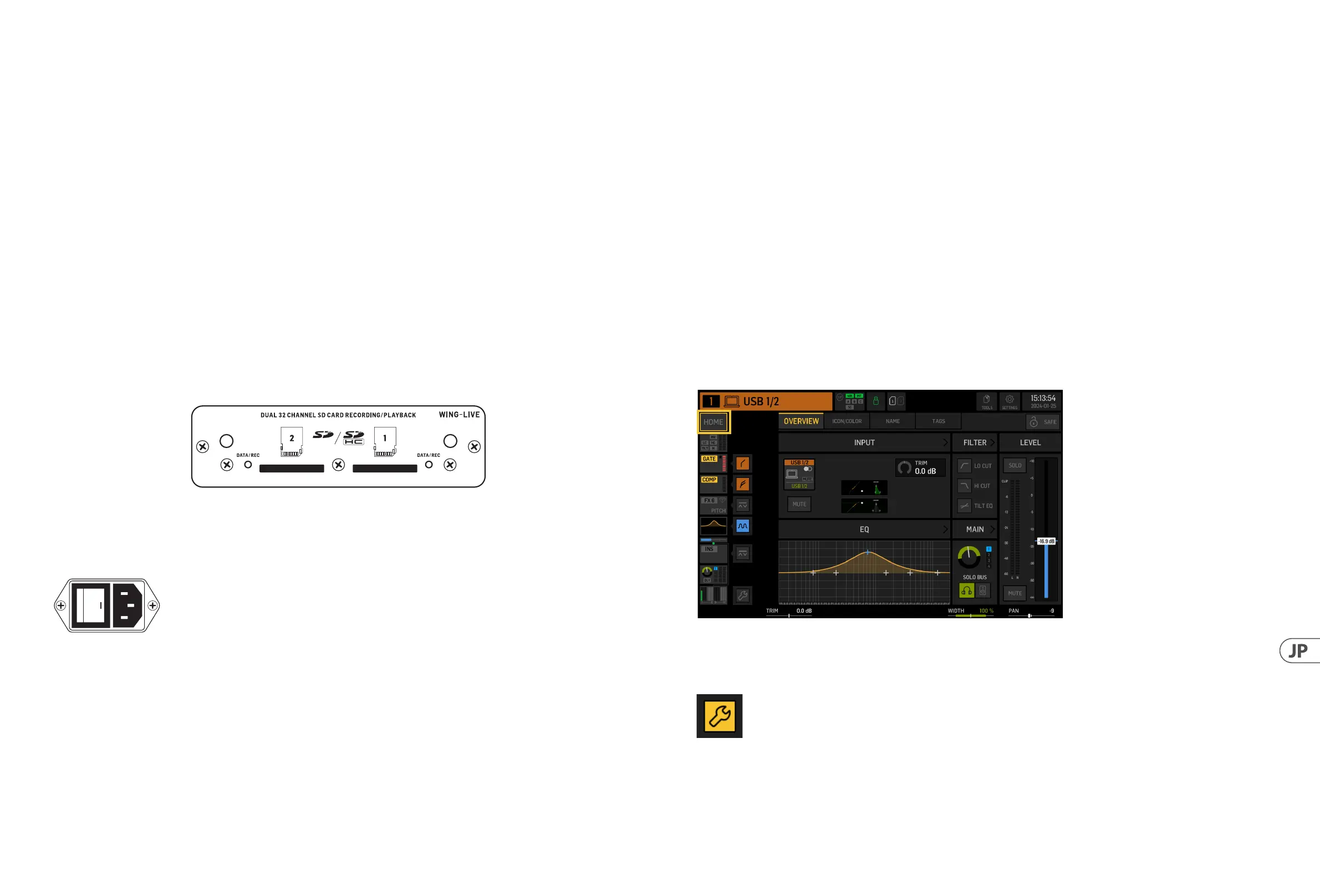

HOME
HOME
画面はデフォルトで選択したチャンネルの概要になります。この画面では、パンやレベルなどの基本的なパラメーターを調整できま
すが、主に EQ やダイナミクスなどの重要な処理ブロックにアクセスするための出発点を提供します。
ゲート、ダイナミクス、EQ、イ ン サ ー ト セ ク シ ョ ン の 処 理 順 序 、お よ び 16 バ スに 送 信 され る 信 号 の タップ ポイントは 、HOME 画面の左下隅
にあるレンチアイコンをクリックしてブロックをドラッグすることで調整できます。
また、USB タイプBコネクタを介してコンソールをコンピュータに接続することもできます。これにより以下の用途が可能となります:
• • 48 入力/48 出力のオーディオインターフェース。対応する ASIO ドライバ は behringer.com からダウンロ ードできます。
• • MIDI DAW コントローラ
• • ファームウェアの更新
• • データ交換
3 つの AES50 ポートは、それぞれデジタルステージボックスとの間で最大 48 チ ャンネル の入 出 力を提 供し、高 い チャンネル 数 を確 保し、
複数の場所へのパッチングを可能にします。WING は 、す べ て の X32 シリーズのミキサーとステージ ボックスと完 全 に 互 換 性 が あります。
WING とステージボックス間のすべての AES50 接続は、以下を持つべきです：
• • シールド付き CAT-5e ケーブル
• • Ethercon で 終 端されたケーブルエ ンド
• • ケーブルの 最 大 長さは 80 メートル
StageConnect は 、標 準 的 な バ ラ ン ス XLR ケーブル（推奨されるインピーダンス 110Ω の DMX ケーブル）を 使 用して、最 大 32 チャンネル の デ
ジタルオーディオ入出力を伝送します。このインターフェースは、入出力チャンネルの異なるバス構成をサポートし、44.1/48kHz、24 ビット
解 像 度 の デ ジ タ ル 、非 圧 縮 PCM オー ディオを 使 用します。StageConnect は、ステージやサイドラックへの柔軟な接続を目的として開発さ
れ、サブミリ秒の遅延で幅広いアプリケーションをサポートします。
ステレオ AES3 (AES/EBU) の入出力接続は、XLR ケーブルを 使 用して 行 うことが できます。
拡 張 スロット
WING コンソールは、WING-LIVE カードがインストールされて出荷されます。これにより、最 大 64 チャンネル の 48kHz/32 ビットオー ディオを
一組の SD または SDHC カードに録 音 することが で きます。Dante、MADI、SoundGrid などの他のプロトコルのカードをこのスロットにインスト
ールすることが で きます。
電源
付属の IEC ケーブル を接 続します。
