100 / 196 RU
Cплит-система кондиционирования воздуха/
руководство пользователя

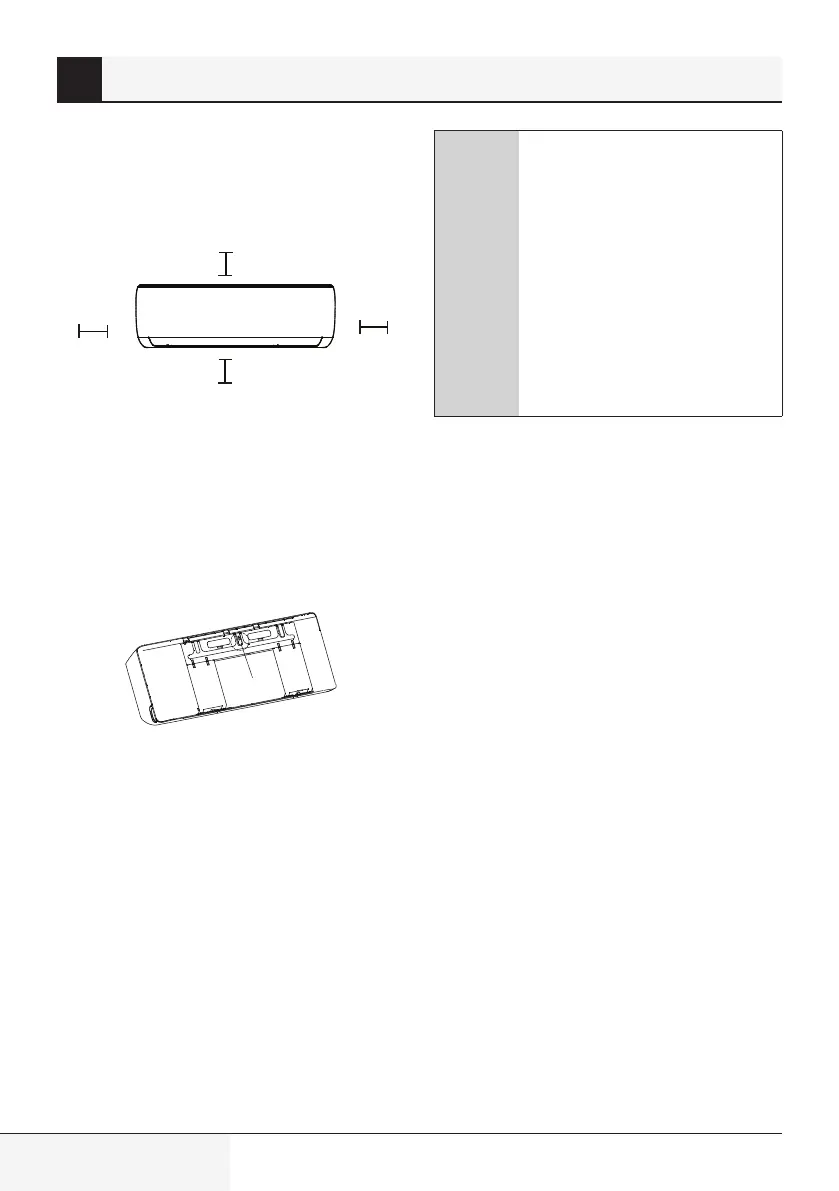

Чтобы обеспечить надлежащие
зазоры относительно стен и потолка,
руководствуйтесь приведенной ниже
схемой.
15 см (5,9 дюйма) или более
2,3 м (90,55 дюйма) или более
12 см
(4,75 дюйма)
или более
12 см
(4,75 дюйма)
или более
Шаг 2. Прикрепление монтажной пластины
к стене
Монтажная пластина представляет собой
деталь, на которой монтируется внутренний
блок.
•
Открутите винт, который крепит монтажную
пластину к задней части внутреннего блока.
•
Прикрепите монтажную пластину к стене
прилагающимися шурупами. Убедитесь,
что монтажная пластина плотно прилегает
к стене.
C
Примечание в отношении
бетонных и кирпичных стен
Если стена сделана из кирпича,
бетона или аналогичного
материала, просверлите в ней
отверстия диаметром
5 мм (0,2 дюйма) и вставьте
в эти отверстия прилагаемые
дюбели. Затем прикрепите
монтажную пластину к стене,
закрутив шурупы в дюбели.
Шаг 3. Сверление отверстия в стене для
соединительного трубопровода
1. Определите место для отверстия в стене
в соответствии с положением монтажной
пластины. См. раздел Размеры монтажной
пластины.
2. Просверлите отверстие в стене с помощью
корончатого сверла диаметром 65 мм
(2,5 дюйма) или 90 мм (3,54 дюйма) (в
зависимости от модели). Просверлите это
отверстие с небольшим наклоном вниз
таким образом, чтобы наружная кромка
отверстия была ниже внутренней кромки
примерно на 5–7 мм (0,2–0,275 дюйма).
Это облегчит сток воды из изделия.
3. Установите защитную прокладку в
отверстие. Она защитит края отверстия
и поможет загерметизировать его по
завершению процесса установки.
8 Монтаж внутреннего блока
