Cплит-система кондиционирования воздуха/
руководство пользователя
101 / 196 RU
A
Внимание!
При сверлении отверстия
в стене убедитесь,
что вы не затронете
электропроводку,
сантехнические линии и
другие важные элементы
инфраструктуры.
Стена
Внутренний блок Наружный блок
5–7 мм (0,2–0,275 дюйма)

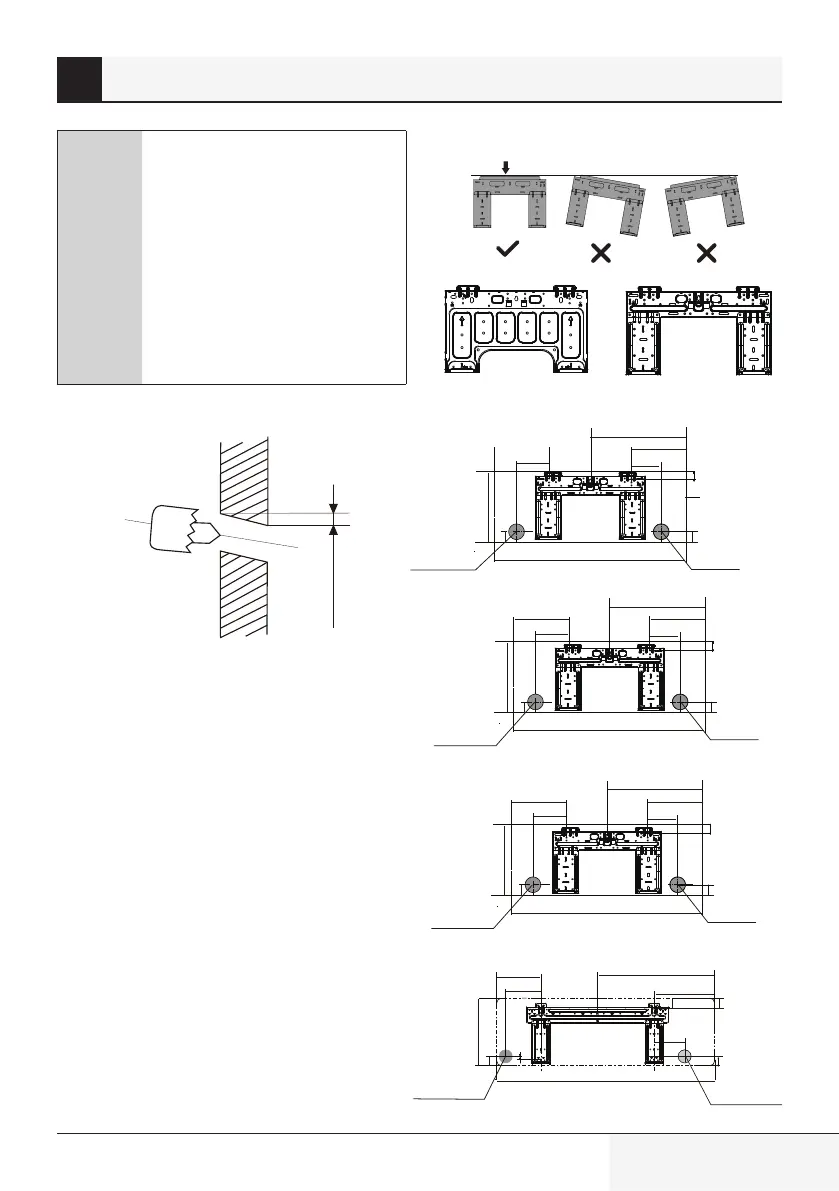

8.1.2 Размеры монтажной
пластины
Для различных моделей используются
различные монтажные пластины. В
зависимости от конкретных требований
форма монтажной пластины может немного
отличаться. Но установочные размеры всегда
соответствуют размерам внутреннего блока.
Для примера показаны пластины типа A и B:
Надлежащая ориентации монтажной пластины
Тип А Тип B
348,4 мм (13,7 дюйма)
403 мм (15,9 дюйма)
418 мм (16,5 дюйма)
527 мм (20,7 дюйма)
722 мм (28,5 дюйма)
805 мм (31,7 дюйма)
835 мм (32,9 дюйма)
973 мм (38,3 дюйма)
179 мм (7,1 дюйма)
231 мм (9,1 дюйма)
246 мм (9,7 дюйма)
247 мм (9,7 дюйма)
101 мм
(4,0 дюйма)
190 мм (7,5 дюйма)
230 мм (9,1 дюйма)
190 мм (7,5 дюйма)
244 мм (9,6 дюйма)
106 мм (4,2 дюйма)
165 мм (6,5 дюйма)
136 мм (5,4 дюйма)
121 мм (4,8 дюйма)
121 мм (4,8 дюйма)
Модель А
Модель B
Модель C
Модель D
Контур внутреннего блока
Отверстие в стене справа
сзади 65 мм (2,5 дюйма)
Отверстие в стене справа
сзади 65 мм (2,5 дюйма)
Отверстие в стене справа
сзади 65 мм (2,5 дюйма)
Отверстие в стене справа
сзади 65 мм (2,5 дюйма)
Отверстие в стене
слева сзади:
65 мм (2,5 дюйма)
Отверстие в стене
слева сзади:
65 мм (2,5 дюйма)
Отверстие в стене
слева сзади:
65 мм (2,5 дюйма)
Отверстие в стене
слева сзади:
65 мм (2,5 дюйма)
290 мм
(11,4 дюйма)
297 мм
(11,7 дюйма)
297 мм
(11,7 дюйма)
318 мм
(12,5 дюйма)
49 мм (1,95 дюйма)
47 мм (1,8 дюйма)47 мм (1,8 дюйма)
48 мм (1,9 дюйма)
29 мм (1,1 дюйма)
37 мм (1,45 дюйма)
36 мм
(1,4 дюйма)
36 мм (1,4 дюйма)
37 мм
(2,1 дюйма)
49 мм (1,95 дюйма)
53 мм (2,1 дюйма)
53 мм (2,1 дюйма)
48 мм
(1,9 дюйма)
8 Монтаж внутреннего блока
