102 / 196 RU
Cплит-система кондиционирования воздуха/
руководство пользователя

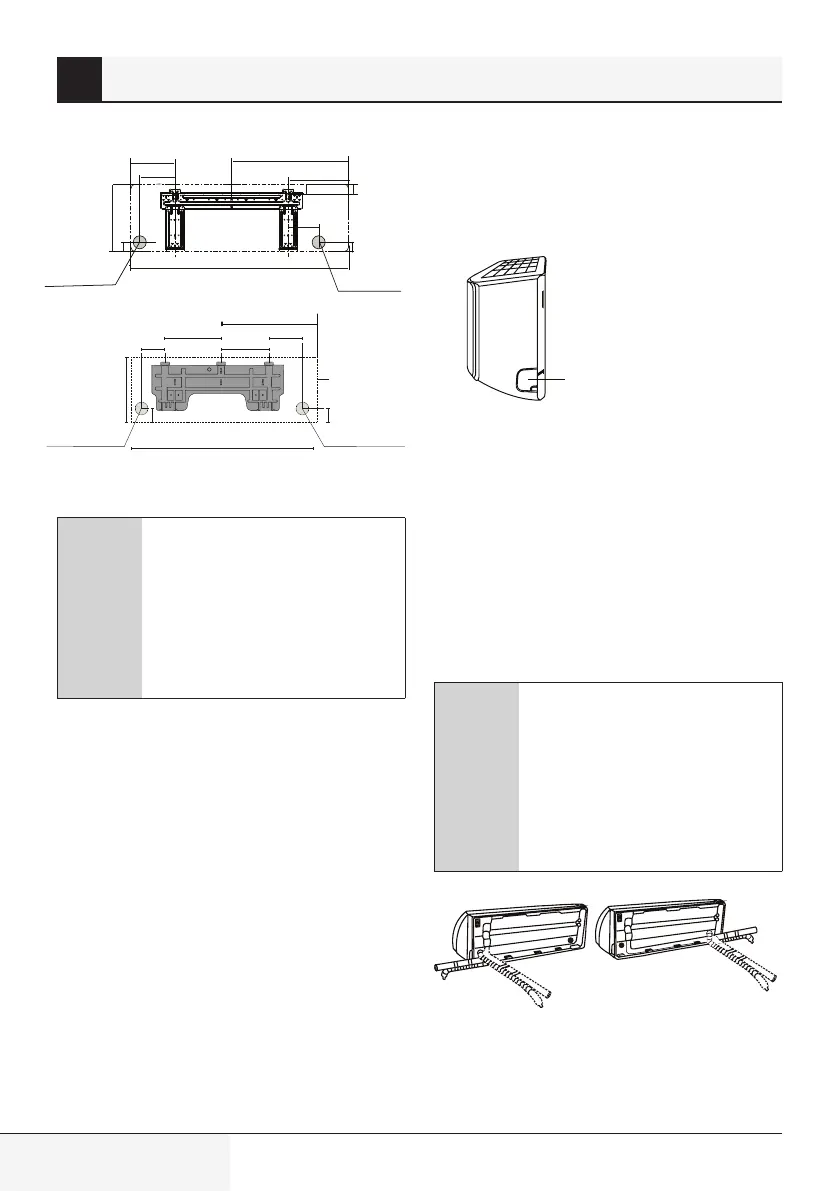

603 мм (23,7 дюйма)
643,6 мм (25,3 дюйма)
1082 мм (42,6 дюйма)
1259 мм (49,55 дюйма)
257 мм (10,1 дюйма)
52 мм (2,05 дюйма)
52 мм (2,05 дюйма)
199 мм (7,8 дюйма)
129 мм (5,1 дюйма)
322 мм (12,7 дюйма)
332 мм (13,05 дюйма)
172 мм (6,8 дюйма)
389 мм (15,3 дюйма)
Модель E
Модель F
Контур внутреннего
блока
Отверстие в стене справа
сзади: 90 мм (3,54 дюйма)
Отверстие в стене справа
сзади: 90 мм (3,54 дюйма)
Отверстие в стене
слева сзади:
90 мм (3,54 дюйма)
Отверстие в стене
слева сзади: 90 мм
(3,54 дюйма)
338 мм
(13,3 дюйма)
362 мм
(14,25 дюйма)
54 мм (2,1 дюйма)
55 мм
(2,2 дюйма)
54 мм
(2,1 дюйма)
173 мм
(6,8 дюйма)
C
Примечание. Если диаметр
соединительной трубы газовой
линии составляет 16 мм
(5/8 дюйма) или больше,
отверстие в стене должно
иметь диаметр 90 мм
(3,54 дюйма).
Шаг 4. Подготовка трубопровода
хладагента
Трубопровод хладагента находится внутри
изоляционного рукава, прикрепленного к
задней части блока. Вы должны подготовить
трубопровод перед тем, как пропустить его
через отверстие в стене.
1. Выберите сторону блока, из которой будет
выходить трубопровод, в зависимости от
положения отверстия в стене по отношению
к монтажной пластине.
2. Если отверстие в стене находится позади
блока, не удаляйте фальш-панель. Если
отверстие в стене находится сбоку от
внутреннего блока, удалите пластиковую
фальш-панель на соответствующей стороне
блока. Таким образом, у вас появится окно,
через которое можно вывести трубопровод
из блока. Если пластиковую панель не
удастся удалить вручную, используйте для
этого остроносые плоскогубцы.
Фальш-панель
3. Если соединительный трубопровод
уже встроен в стену, перейдите к шагу
«Подключение сливного шланга».
Если встроенного трубопровода нет,
подключите патрубок хладагента
внутреннего блока к трубопроводу, который
соединяет внутренний и наружный блоки.
Для получения подробных инструкций
см. раздел настоящего руководства
«Подключение трубопровода хладагента».
C
Примечание в отношении
угла изгиба трубопровода:
Трубопровод хладагента может
выходить из внутреннего блока
в четыре стороны: слева,
справа, слева сзади и справа
сзади.
8 Монтаж внутреннего блока
