Cплит-система кондиционирования воздуха/
руководство пользователя
119 / 196 RU

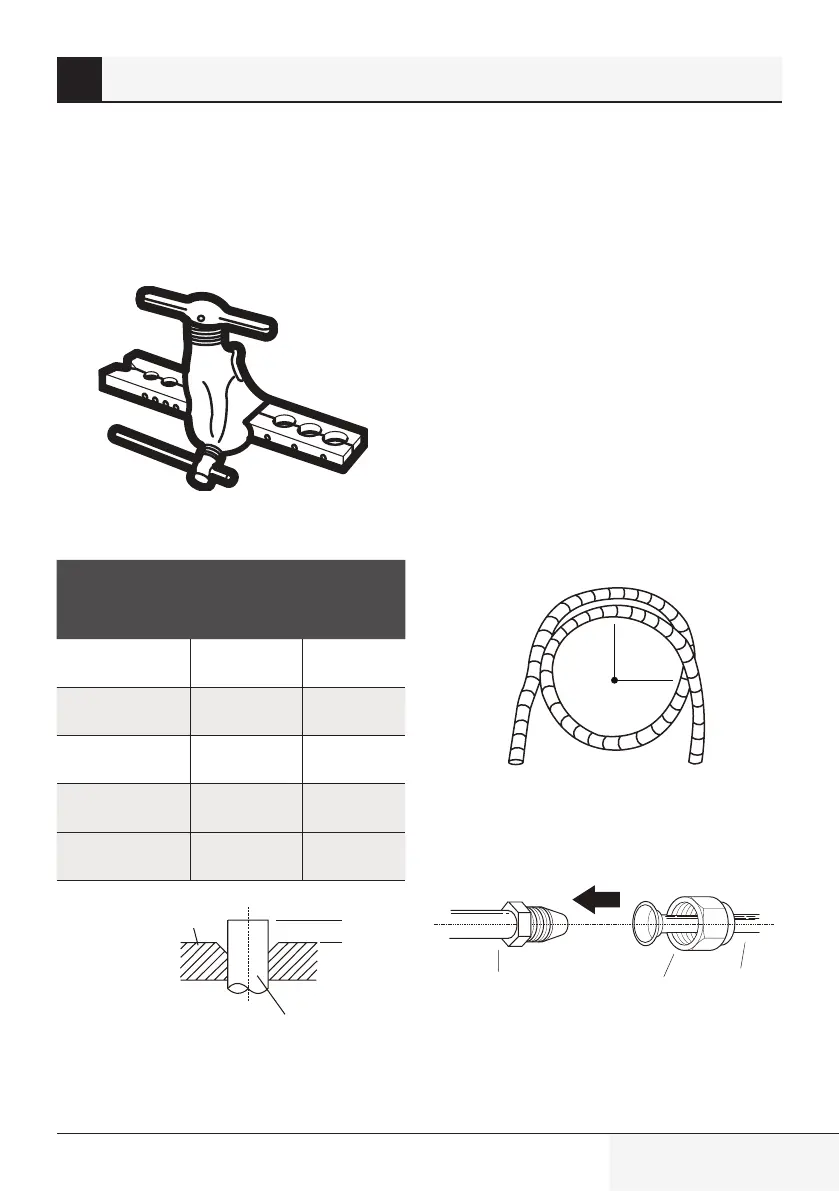

4. Удалите ленту из ПВХ с концов труб, когда
все будет готово для развальцовки.
5. Зажмите расширительную форму на конце
трубы. Конец трубы должен выходить
за края расширительной формы на
расстояние, указанное в таблице ниже.
Выступ трубы за края расширительной
формы
Наружный
диаметр трубы
(мм)
A (мм)
Мин. Макс.
Ø 6,35
(Ø 0,25 дюйма)
0,7
(0,0275 дюйма)
1,3
(0,05 дюйма)
Ø 9,52
(Ø 0,375 дюйма)
1,0
(0,04 дюйма)
1,6
(0,063 дюйма)
Ø12,7
(Ø 0,5 дюйма)
1,0
(0,04 дюйма)
1,8
(0,07 дюйма)
Ø 16
(Ø 0,63 дюйма)
2,0
(0,078 дюйма)
2,2
(0,086 дюйма)
Ø 19
(Ø 0,75 дюйма)
2,0
(0,078 дюйма)
2,4
(0,094 дюйма)
A
Расширительная
форма
Труба
6. Установите труборасширитель на
расширительную форму.
7. Поворачивайте ручку труборасширителя по
часовой стрелке до тех пор, пока труба не
будет полностью развальцована.
8. Удалите труборасширитель и
расширительную форму, а затем
проверьте конец трубы на равномерность
развальцовки и наличие трещин.
Шаг 4. Подсоединение труб
При соединении труб хладагента соблюдайте
осторожность, не превышайте допустимый
крутящий момент и не допускайте
деформации трубопровода. Сначала
подключите трубы низкого давления, а затем
высокого.
Минимальный радиус изгиба
Минимальный радиус изгиба соединительного
трубопровода хладагента составляет 10 см.
≥ 10 см
(4 дюйма)
Радиус
Инструкция по подключению
трубопровода к внутреннему блоку
1. Совместите центры двух подключаемых
труб.
Трубопровод внутреннего блока
Коническая гайка
Труба
2. Затяните коническую гайку вручную как
можно плотнее.
3. С помощью гаечного ключа захватите гайку
на патрубке блока.
10 Подключение трубопровода хладагента
