Cплит-система кондиционирования воздуха/
руководство пользователя

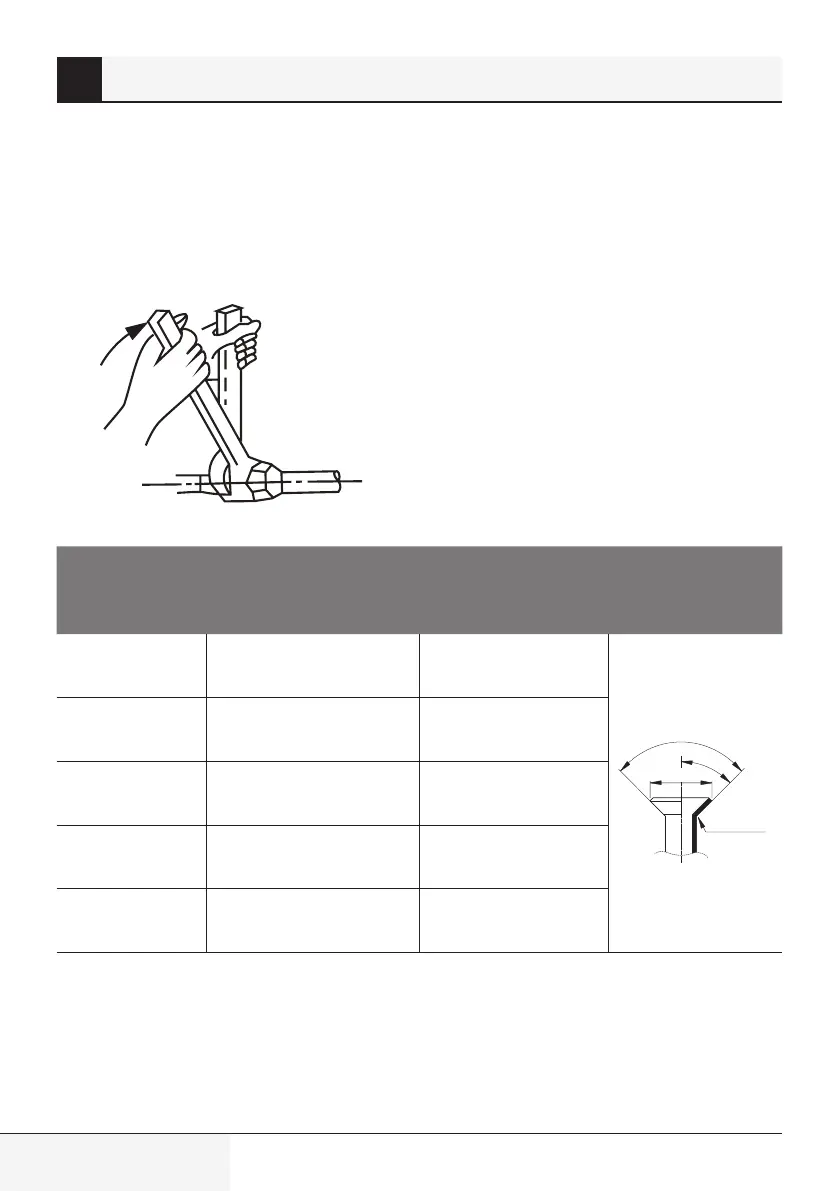

4. Надежно удерживая гайку на патрубке
блока, затяните коническую гайку
динамометрическим ключом, применяя
крутящий момент, указанный в приведенной
ниже таблице Требования к крутящим
моментам. Слегка ослабьте коническую
гайку, а затем снова затяните ее.
Требования к крутящим моментам
Наружный
диаметр трубы
(мм)
Момент затяжки (Н•см) Размер раструба
(B) (мм)
Форма раструба
Ø 6,35
(Ø 0,25 дюйма)
18–20 (180–200 кгс•cм)
8,4–8,7
(0,33–0,34 дюйма)
R0.4~0.8
45
°
±
2
90
°
±
4
B
Ø 9,52
(Ø 0,375 дюйма)
32–39 (320–390 кгс•cм)
13,2–13,5
(0,52–0,53 дюйма)
Ø 12,7
(Ø 0,5 дюйма)
49–59 (490–590 кгс•cм)
16,2–16,5
(0,64–0,65 дюйма)
Ø 16
(Ø 0,63 дюйма)
57–71 (570–710 кгс•cм)
19,2–19,7
(0,76–0,78 дюйма)
Ø 19
(Ø 0,75 дюйма)
67–101 (670–1010 кгс•cм)
23,2–23,7
(0,91–0,93 дюйма)
10 Подключение трубопровода хладагента
