PASO 5
Ajuste preciso
de las
posiciones del
imán/sensor

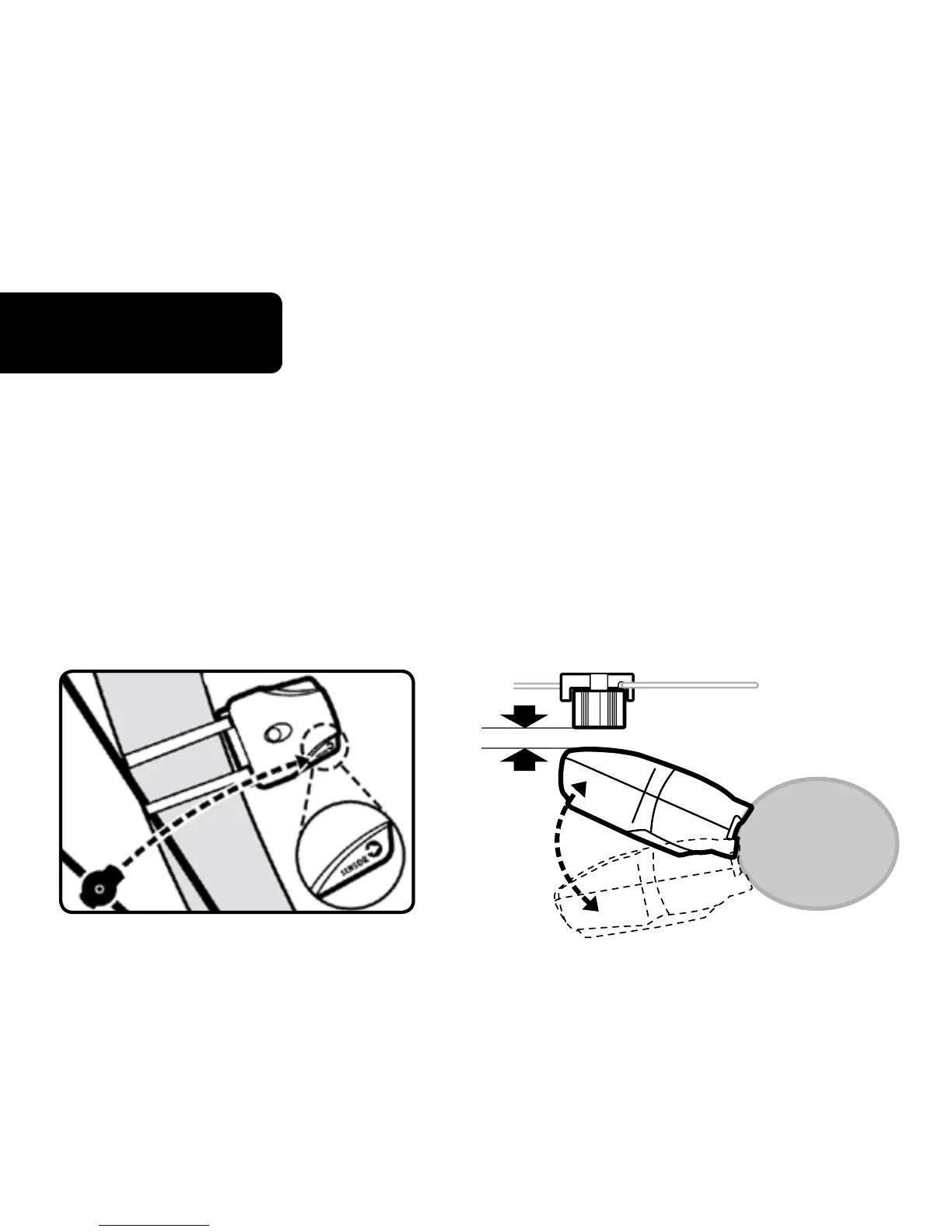

Ajuste el sensor y el imán de manera tal que:
A) El imán pasa por el borde del sensor marcado con la
echa cuando la rueda gira.
B) No hay más de 3 mm (1/8”) de separaciónn entre el
sensor y el imán.
Ahora levante y haga girar la rueda delantera. La pantalla
del computador cambiará con la rueda que gira si el sensor
y el imán está correctamente instalados. Si la pantalla del
computador permanece constante, es necesario un mayor
ajuste de las posiciones del sensor y del imán. Cuando se
hayan realizado los ajuste y el computador funciona
correctamente, apriete totalmente todas las tuercas y
pernos.
2mm
MAX
(
3 mm
)
1
⁄8
"
MAX
