STEP 3
Instalación
del sensor
de la rueda
delantera
PASO 3
.

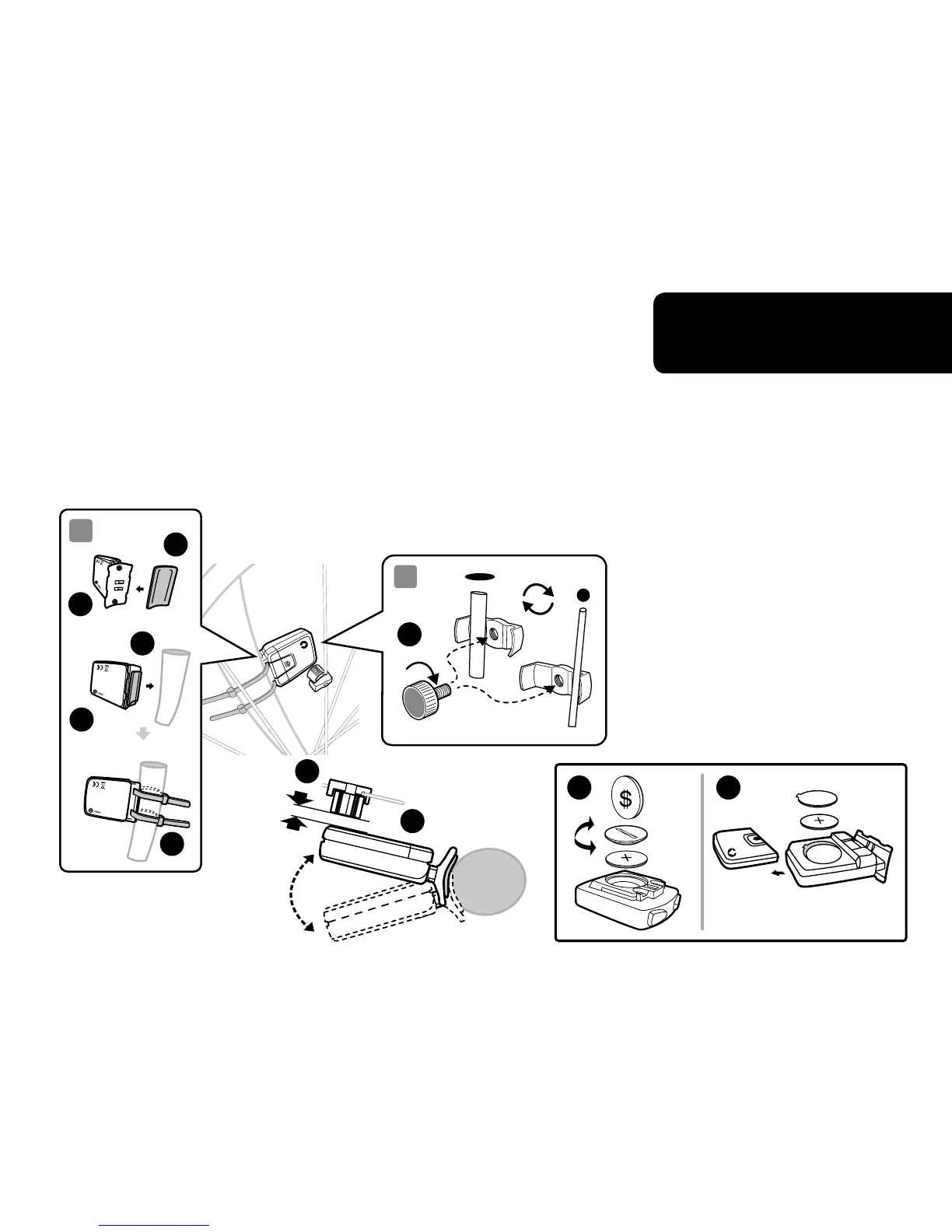

Sujete el imán sobre el rayo de la rueda delantera y je el
transmisor a la horquilla derecha (el lado derecho cuando usted
se encuentre frente a la bicicleta) mediante el uso de bridas/
abrazaderas plásticas tal como se muestra en la Fig. 2.
La echa plateada en el transmisor debe mirar hacia la rueda.
Asegúrese que el arco del imán se interseca con la marca de
alineación en el transmisor con una holgura de 2 mm, tal como
se muestra en la Fig. 3.
