Bematech MP-4000 TH - Installation

Installation

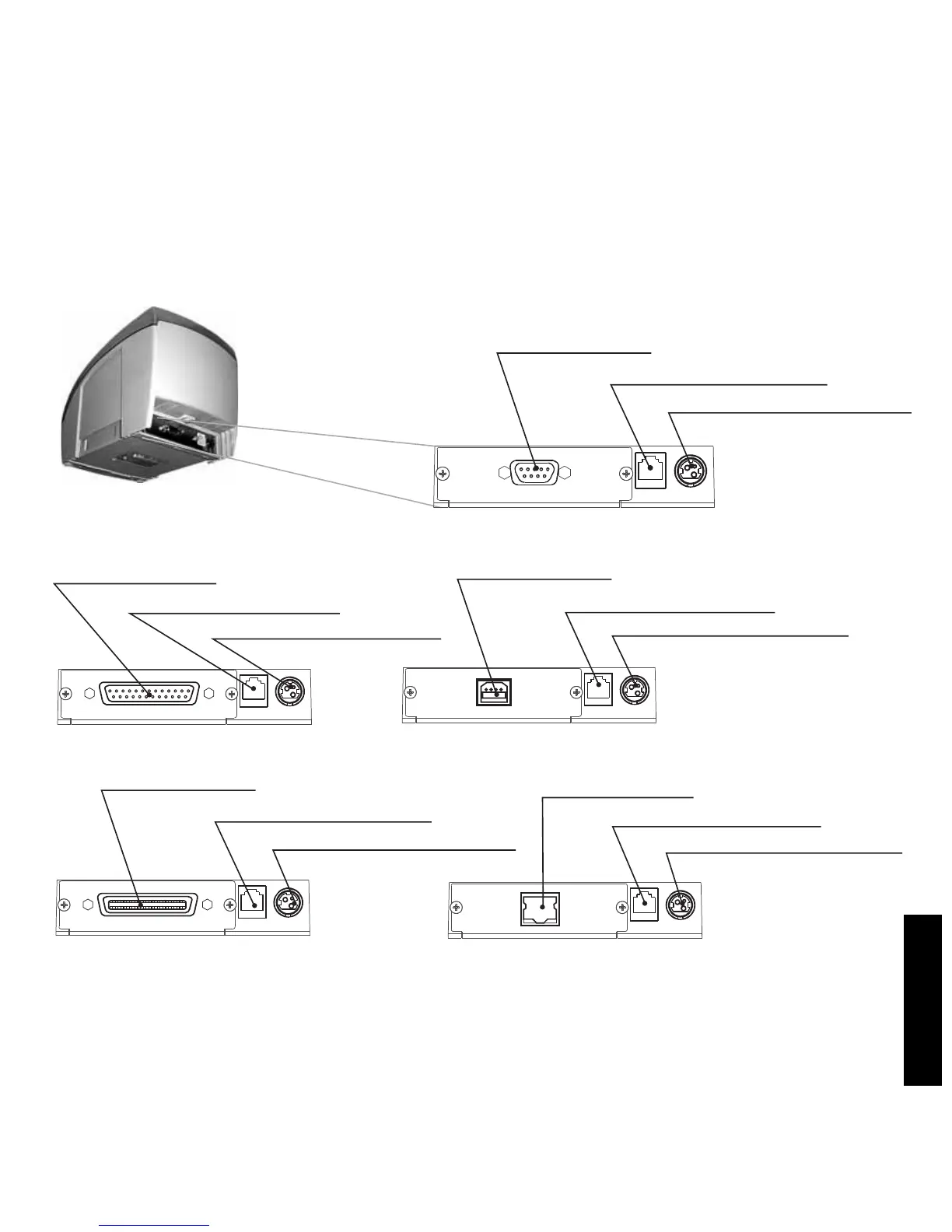

Connectez le câble DC du transformateur au connecteur DC de l’imprimante selon le schéma
cidessous, de façon que la flèche du connecteur DC soit tournée vers le haut.
Connectez l’imprimante au câble de communication et a I’ordinateur ou microterminal.
Pour l'installation interface Ethernet, s’il vous plaît consulter le Manuel de l'utilisateur disponible
à www.bematech.com.
71
FRANÇAIS
Connecteur du transformateur
Connecteur du tiroir-caisse
Port d’alimentation
Série DB-25
Connecteur du transformateur
Connecteur du tiroir-caisse
Port d’alimentation
Série DB-9
Connecteur du transformateur
Connecteur du tiroir-caisse
Port d’alimentation
USB
Connecteur du transformateur
Connecteur du tiroir-caisse
Port d’alimentation
Ethernet
Connecteur du transformateur
Connecteur du tiroir-caisse
Port d’alimentation
Parallèle bi-directionel
