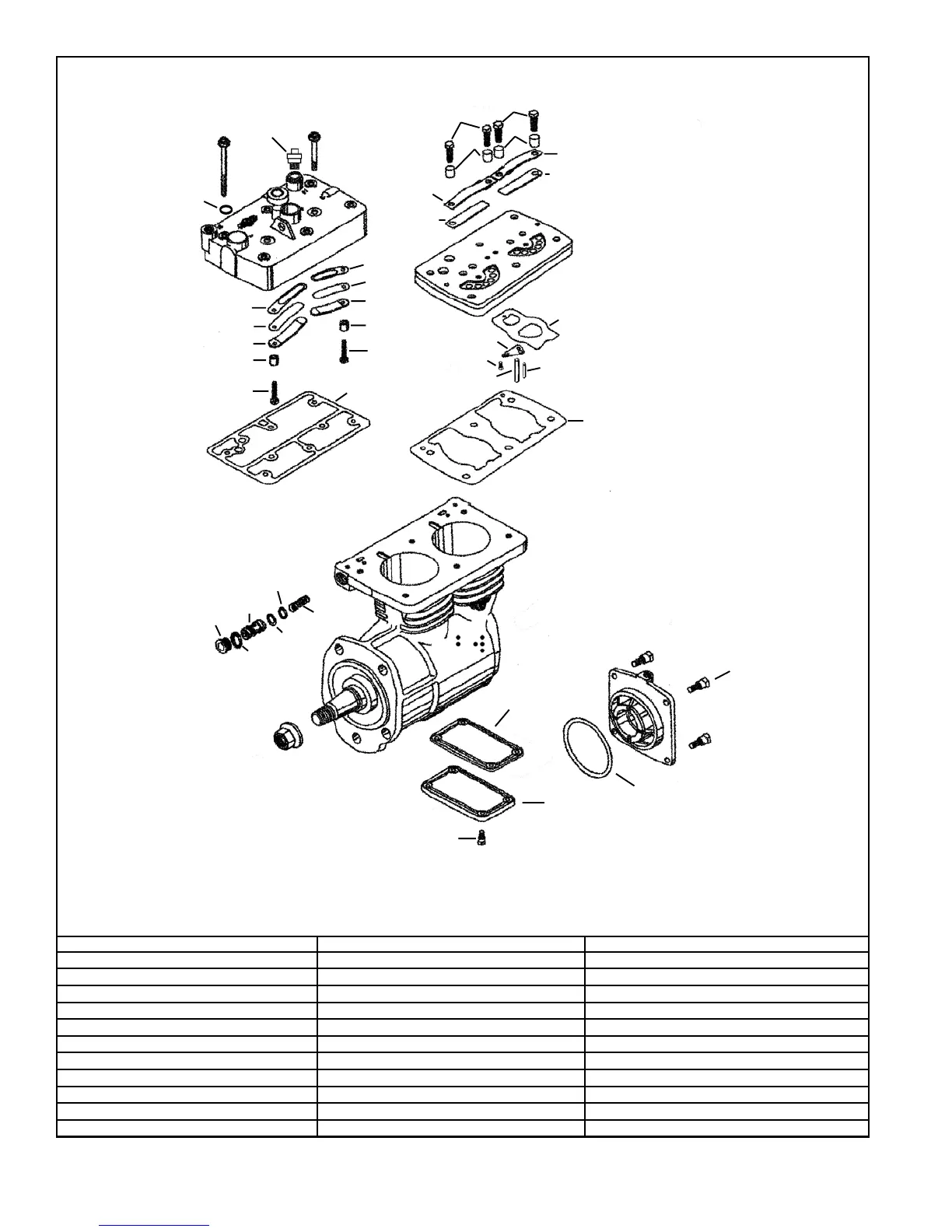

FIGURE 10 - DURAFLO
™
596 AIR COMPRESSOR EXPLODED VIEW OF SERVICEABLE PARTS
Item Qty. Description Item Qty. Description Item Qty Description
1 6 13mm x 85mm Bolt 12 2 Discharge Valve 23 2 Backup Ring
2 2 13mm x 60mm Bolt 13 2 Sliding Inlet Vlv 24 2 Spring
3 2 10mm x 25mm Bolt 14 2 Pivot Arm 25 6 13mm Washer
4 2 Spacer Sleeve 15 2 Stud 26 1 Discharge Safety Valve
5 2 Holder 16 2 Guide Pin 27 2 Base Plate Gskt.
6 2 Inlet Check Valve 17 2 Guide Pin 28 8 Base Plate Cap Screw
7 2 Seat 18 1 Vlv. Assy. to Block Gskt. 29 2 Base Plate
8 1 Head to Vlv. Assy. Gskt. 19 1 Plug 30 1 End Cover O-Ring
9 4 10mm x 25mm Bolt 20 1 Sealing Washer 31 4 13mm x 20mm Bolt
10 4 Spacer Sleeve 21 2 Unloader Plunger
11 2 Holder 22 2 O-Ring
41
FLANGE
MOUNT
26
CRANKCASE
&
CYLINDER
BLOCK
29
VALVE BODY
ASSY.
CYLINDER
HEAD
1
2
3
4
5
6
7
25
27
28
END COVER
30
31
3
4
5
6
7
10
8
9
9
10
11
11
12
12
13
16
14
15
17
18
19
20
21
22
23
24
