9

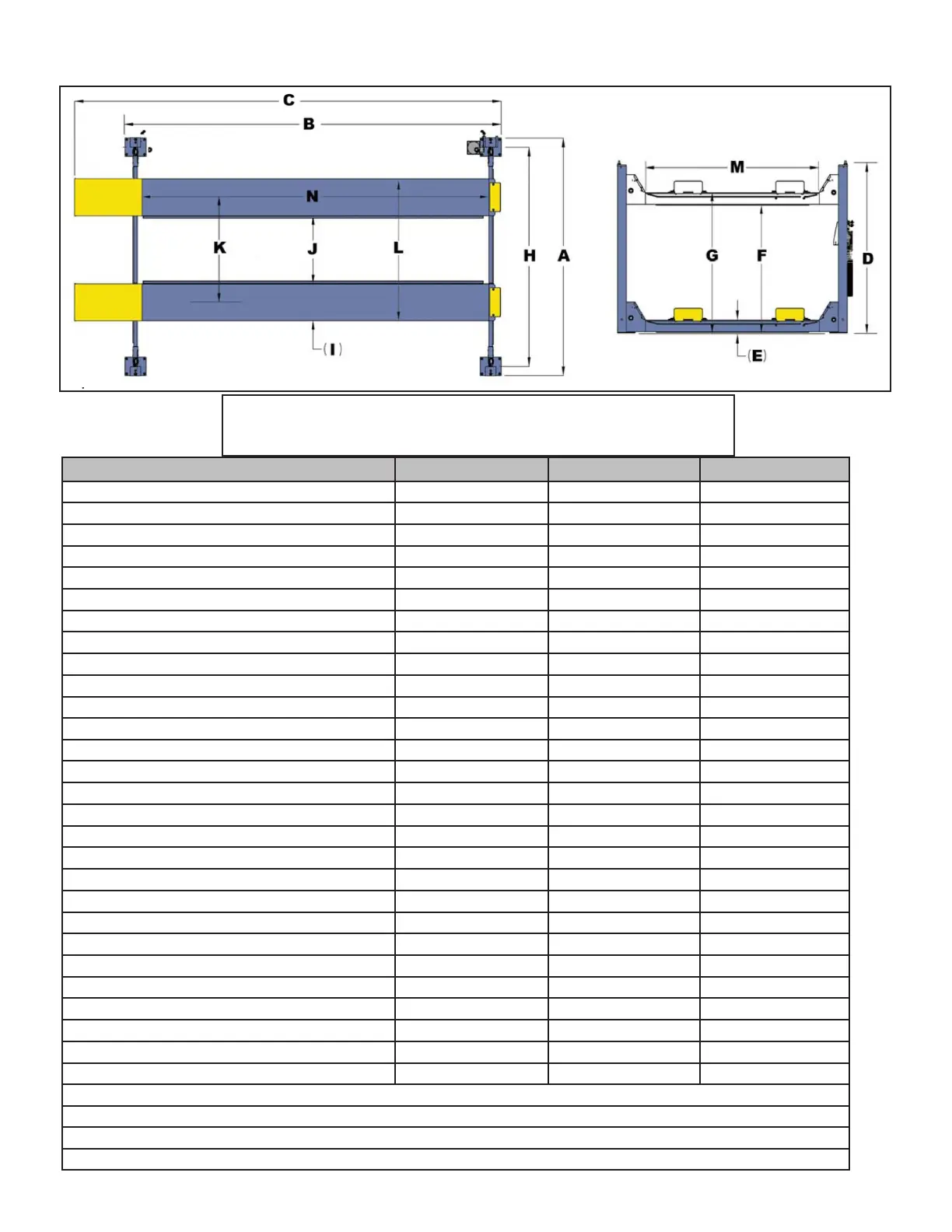

FLOOR PLAN
*IMPORTANT NOTE*
Check Diagonal Measurements
To Ensure Square Layout, Diagonal Measurements Must Be Equal.
MODEL HDS-18E HDS-27 HDS-27X
Lifting Capacity*
18,000 lbs. / 8165 Kg. 27,000 lbs. / 12,247 Kg. 27,000 lbs. / 12,247 Kg.
*Max Capacity / Front Axle
9,000 lbs. / 4082 Kg. 13,500 lbs. / 6,124 Kg. 13,500 lbs. / 6,124 Kg.
*Max Capacity / Rear Axle
9,000 lbs. / 4082 Kg. 13,500 lbs. / 6,124 Kg. 13,500 lbs. / 6,124 Kg.
A -Overall Width 153-1/2” / 3899 mm 153-1/2” / 3899 mm 153-1/2” / 3899 mm
B -Outside Length
257” / 6528 mm 257” / 6528 mm 317” / 8052 mm
C -Overall Length
308-1/4” / 7830 mm 296-1/4” / 7524 mm 356-1/4” / 9048 mm
D -Height of Columns
91-1/4” / 2318 mm 91-1/4” / 2318 mm 91-1/4” / 2318 mm
E -Min. Runway Height
8-1/2” / 216 mm 9-1/2” / 240 mm 9-1/2” / 240 mm
F -Max. Rise
60” / 1526 mm 60” / 1524 mm 60” / 1524 mm
G -Max. Lifting Height
69-1/2” / 1766 mm 69-1/2” / 1764 mm 69-1/2” / 1764 mm
H -Width Between Columns 133-1/2” / 3391 mm 133-1/2” / 3391 mm 133-1/2” / 3391 mm
I -Runway Width
22” / 559 mm 22” / 559 mm 22” / 559 mm
J -Width Between Runways (*) MIN
38-1/2” / 980 mm 38-1/2” / 980 mm 38-1/2” / 980 mm
J -Width Between Runways (*) MAX
56” / 1427 mm 56” / 1422 mm 56” / 1422 mm
K -Runway Centerline (*) MIN
60” / 1524 mm 60” / 1524 mm 60” / 1524 mm
K -Runway Centerline (*) MAX
78” / 1986 mm 78” / 1981 mm 78” / 1981 mm
L -Outside Edge of Runways (*) MIN
82” / 2083 mm 82” / 2083 mm 82” / 2083 mm
L -Outside Edge of Runways (*) MAX
100” / 2540 mm 100” / 2540 mm 100” / 2540 mm
M -Drive-Thru-Clearance
109” / 2769 mm 109” / 2769 mm 109” / 2769 mm
N -Length of Runways
257” / 6528 mm 256-1/2” / 6520 mm
318-3/4” / 8098 mm
Min. Wheelbase @ Rated Capacity
185” / 4699 mm 185” / 4699 mm 230” / 5842 mm
Min. Wheelbase @ 75% Capacity
160” / 4064 mm 160” / 4064 mm 195” / 4953 mm
Min. Wheelbase @ 50% Capacity
135” / 3429 mm 135” / 3429 mm 165” / 4191 mm
Min. Wheelbase @ 25% Capacity
110” / 2794 mm 110” / 2794 mm 130” / 3302 mm
Locking Positions
13 13 13
Lock Spacing
Every 4” / 100 mm Every 4” / 100 mm Every 4” / 100 mm
Lifting Time
75 Seconds 75 Seconds 75 Seconds
Standard Motor (**)
220 VAC / 60 Hz. 1Ph. 220 VAC / 60 Hz. 1Ph. 220 VAC / 60 Hz. 1Ph.
Emission sound pressure at Operator Position < 70 dB(A)
* This dimension may be limited with the addition of rolling jacks. See Rolling Jack Specications on Separate page.
** For CE compliant countries see errata sheet included with control panel.
The design, material and specications are subject to change without notice.
