ceptores,…) respetando la correcta polaridad. Conectar la lámpara destellante y el “indicador luminoso barrera
abierta” SBA, de haberlo (lámparas 24V - 3W máx).
e) Después de haber controlado otra vez las conexiones, alimentar la centralita en los bornes de entrada 230Vca
(1,2). En la fase de encendido se deberían encender los leds en las entradas: STOP, FT y al menos uno de los
leds FC o FA. El led PROG deberá destellar.
f) Regular los trimmers LIM-A y LIM-C, que permiten limitar la corriente máxima suministrada al motor
LIM-A: para limitar la corriente en apertura, LIM-C: para limitar la corriente en cierre.
Advertencias
Para alimentar la centralita con baterías tampón hay que utilizar obligatoriamente el cargabatería a insertar
en el relativo conector (J3).
Baterías tampón
• De utilizarse baterías tampón (2x12V en serie), para desconectar completamente la alimentación de la centralita
basta desconectar el borne “+BATT, -BATT” (33,34).
• Serán necesarios algunos días al cargabatería para suministrar una recarga completa a las baterías.
• Durante el funcionamiento con batería, la velocidad de marcha del motor es ligeramente menor al funcionamiento
normal, independientemente del nivel de carga de las baterías.

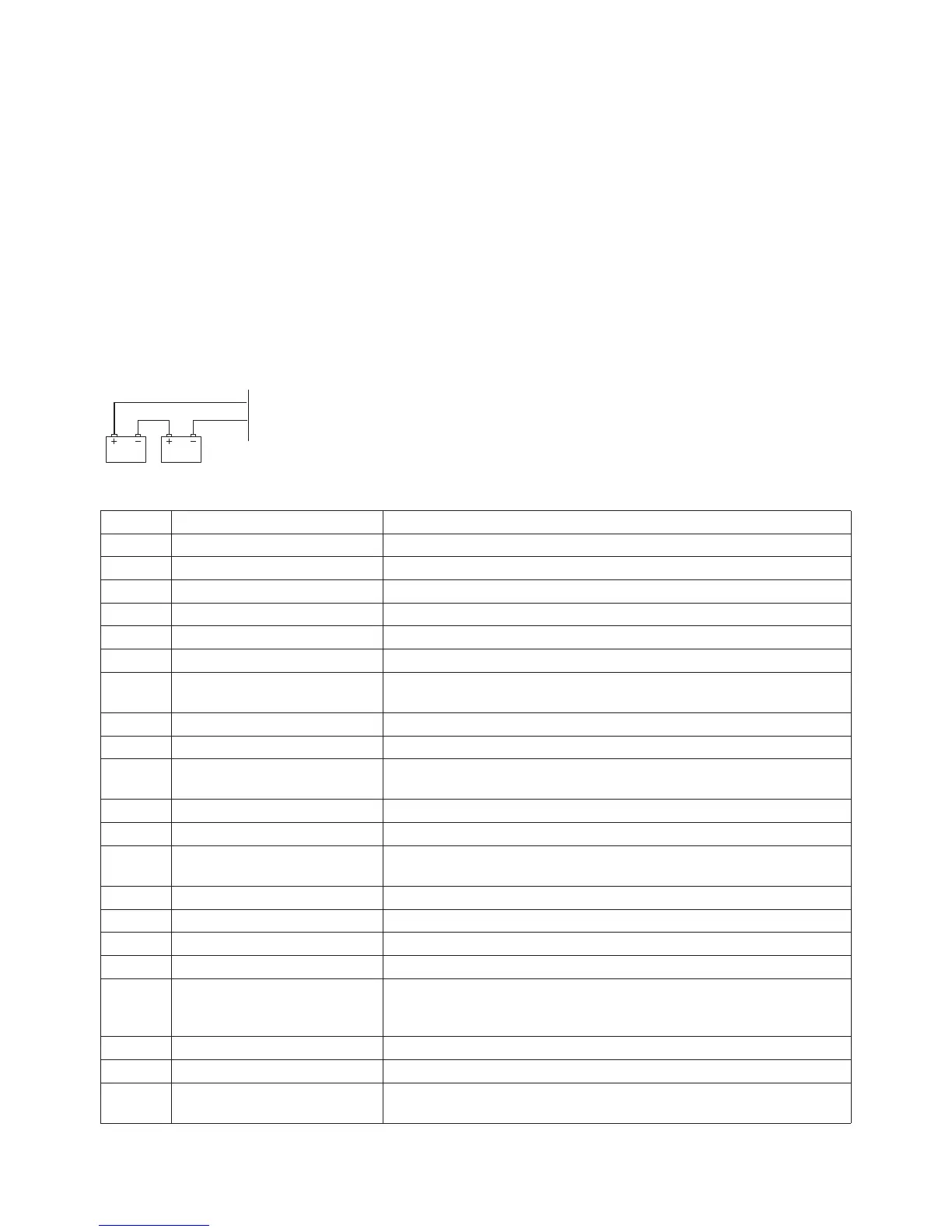

• Conexión correcta de las baterías:
+ BATT
- BATT
Funcion Entradas/Salidas
1,2 Entrada 230Vac Alimentación centralita 220Vca - 50Hz.
3,4 Salida primario transformador Salida hacia el primario del transformador 220V/0-18V/0-26Vca
5,6 Entrada serie Entrada comunicación serial con varias barreras (5= GND; 6= +)
7,8 Ent segund. transf. 18V Entrada del secundario del transformador 0-18Vca
9,10 Ent. segund. transf. 26V Entrada del secundario del transformador 0-26Vca
11,12 Salida 24Vdc Salida alimentación auxiliar 24Vcc estabilizados (11= GND; 12=+24V)
13,14 Salida 2º canal Contacto N.A. comandado por el segundo canal del radiomando
15,16 Entrada antena Conexión antena para tarjeta receptora del radiom.
(15=+ant; 16=GND)
17,18 Salida cerradura eléctrica Bornes de salida para la electrocerradura (17=+cer; 18=-cer)
19,20 Salida LP1 Bornes de salida de la lámpara destellante. Lámpara 24V-10W máx.
21,20 Salida SBA Bornes de salida del “indicador luminoso Barrera Abierta”.
Lámpara 24V - 10W máx.
22 Entrada CIERRA Contacto N.A.
23 Entrada ABRE Contacto N.A.
24 Entrada P.P. Entrada Paso-Paso. Conectada en paralelo con la salida del mando a
distancia. Contacto N.A.
25 Entrada STOP Contacto N.C.
26 Entrada FC Entrada nal de carrera de cierre. Contacto N.C.
27 Entrada FA Entrada nal de carrera de apertura. Contacto N.C.
28 Entrada FTC A conectar al contacto de salida de la fotocélula. Contacto N.C.
29 Entrada ASC Entrada para banda o dispositivo de seguridad cuya intervención provoca
la inversión de marcha por 1 segundo de estar el motor en fase de cierre.
Contacto N.C.
30 Salida COM Borne común para todas las entradas.
31,32 Salida Motor Al motor 24Vdc
33,34
35,36
Entrada batería Conexión directa para batería tampón (2x12V), (33 = +24V;
34,35,36 = GND)
J1 Conector tarjeta receptora del radiomando
J3 Conector tarjeta cargabatería
