3W max).
e) Na koniec, po sprawdzeniu wszystkich podłączeń, doprowadzić do centralki napięcie podłączając ją do zacisków wejścia
230Vac (1,2). Po włączeniu powinny zaświecić się diody led przy wejściach: STOP, FT i przynajmniej jedna z diod FC lub
FA.
Led PROG musi świecić się w sposób migający.
f) Uregulować trimery LIM-A i LIM-C, umożliwiające ograniczenie maksymalnego napięcia, zasilającego silnik.
LIM-A: w celu ograniczenia pobierania prądu w fazie otwierania, LIM-C w celu ograniczenia pobierania prądu w fazie
zamykania.
Ostrzeżenia
Dla zasilania centralłki napięciem z akumulatora podtrzymującego obowiązkowe jest zastosowanie ładownicy
akumulatorowej z odpowiedni łączem (J3).

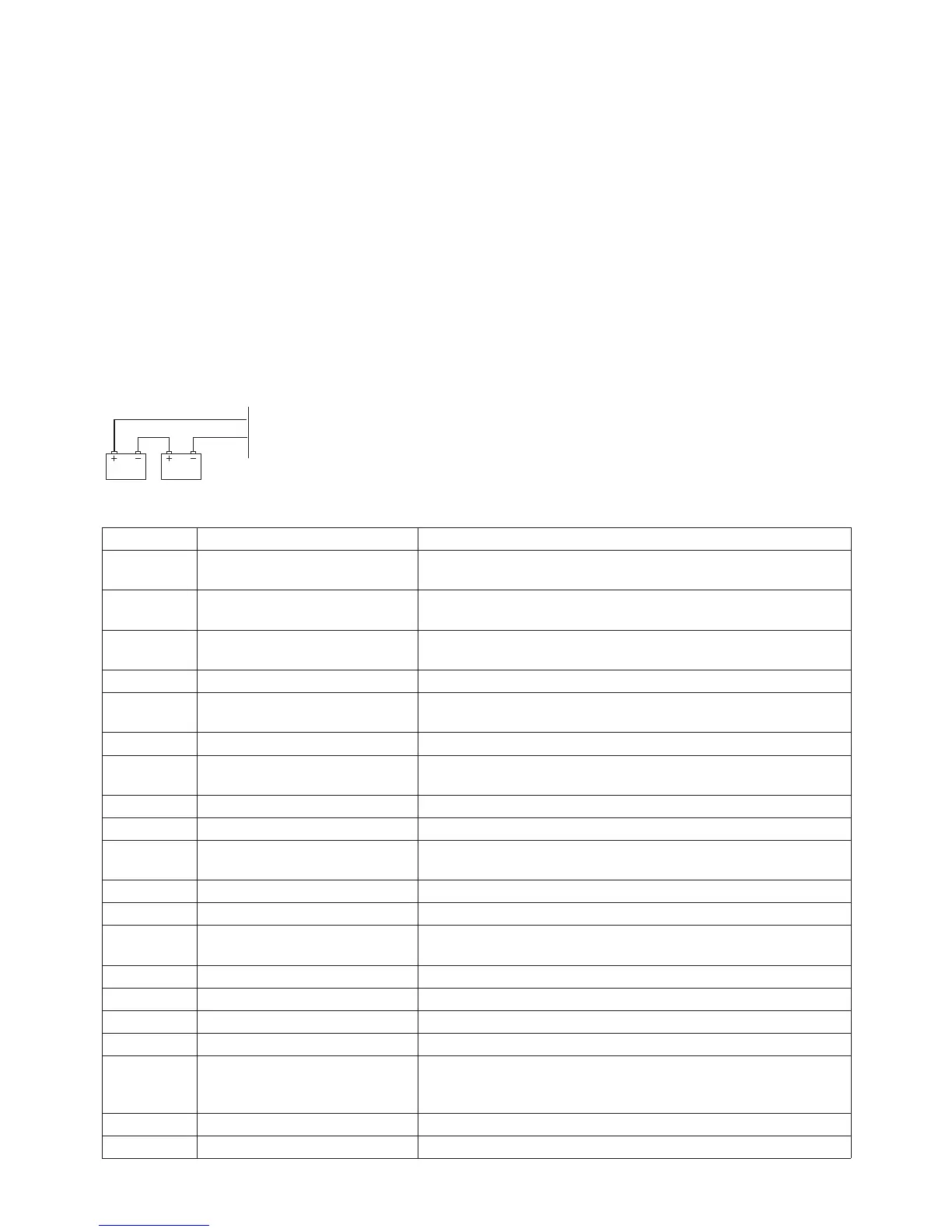

Akumulatory podtrzymujące
• W przypadkach gdy stosuje się akumulatory podtrzymujące (2x12V w serii), aby przerwać dopływ napięcia do centralki
wystarczy rozłączyć zacisk „+BATT, -BATT” (33,34).
• Ładownica potrzebuje kilku dni na kompletne naładowanie akumulatora.
• Prędkość obrotów silnika zasilanego przez akumulator, jest nieco niższa od normalnej prędkości silnika, niezależnie od
poziomu naładowania akumulatorów.
• Należyte podłączenie akumulatorów.
Funkcja WEJŚĆ / WYJŚĆ
1,2 Wejście 230Vac Zasilanie centralne 230Vac, 50Hz
3,4 Wyjście pierwotnego uzwojenia
transformatora
Wyjście w kierunku pierwotnego uzwojenia transformatora 220V/0-
18V/0-26Vac
5,6 Wejście seryjne Wejście połączenia szeregowego z kilkoma szlabanami (
5= GND; 6= +).
7,8 Wejście wtórnego uzw.
transformatora 18V
Wejście wt. uzw. transf. 0-18Vac
9,10 Wejście wt. uzw. transf. 26V Wejście wtórnego uzwojenia transf. 0-26Vac
11,12 Wyjście 24Vdc wyjście dla zasilania dodatkowego 24Vdc ustabilizowane
(11= GND; 12= +24V).
13,14 Wyjście 2-go kanału Styk N.O. sterowany przez drugi kanał pilota radiowego
15,16 Wejście anteny Podłączenie anteny do karty odczytującej pilota radiowego
(15= + ant.; 16=GND)
17,18 Wyjście samozamykania Zaciski wyjścia dla samozamykania (17= + zam.; 18= -zam.)
19,20 Wyjście PL1 Zaciski wyjścia dla lampy migającej. Lampa 24V, 10W max.
21,20 Wyjście SBA Zaciski wyjścia dla „Kontrolka otwarcia szlabanu”.
Lampa 24V, 10W max.
22 Wejście ZAMYKA Styk N.O.
23 Wejście OTWIERA Styk N.O.
24 Wejście P.P. Wejście Posuw-Posuw. Połączony równolegle do wyjścia sterownika
radiowego. Styk N.O.
25 Wejście STOP Styk N.Z.
26 Wejście FC Wejście krańcówki zamykania. Styk N.Z.
27 Wejście FA Wejście krańcówki otwierania. Styk N.Z.
28 Wejście FTC Do połączenia ze stykiem wyjścia fotokomórki. Styk N.Z.
29 Wejście ASC Wejście dla krawędzi lub zabezpieczenia którego włączenie się
powoduje 1-no sekundową inwersję obrotów silnika w fazie
zamykania. Styk N.Z.
30 Wyjście COM Zacisk wspólny dla wszystkich wejść.
31,32 Wyjście Silnika Dla silnika 24Vdc.
