PODŁĄCZENIE WIĘKSZEJ ILOŚCI SZLABANÓW ZSYNCHRONIZOWANYCH ZE SOBĄ.
W celu synchronizacji dwu lub więcej barier (do siedmiu) mogła współpracować ze sobą należy nastawić główny szlaban
(szlaban do którego podłączony jest układ sterujący) jako Master ustawiając Dip-Switch S5 na „M” (po lewej stronie).
Pozostałe szlabany należy nastawić jako Slave ustawiając S5 na „S” (po stronie prawej).

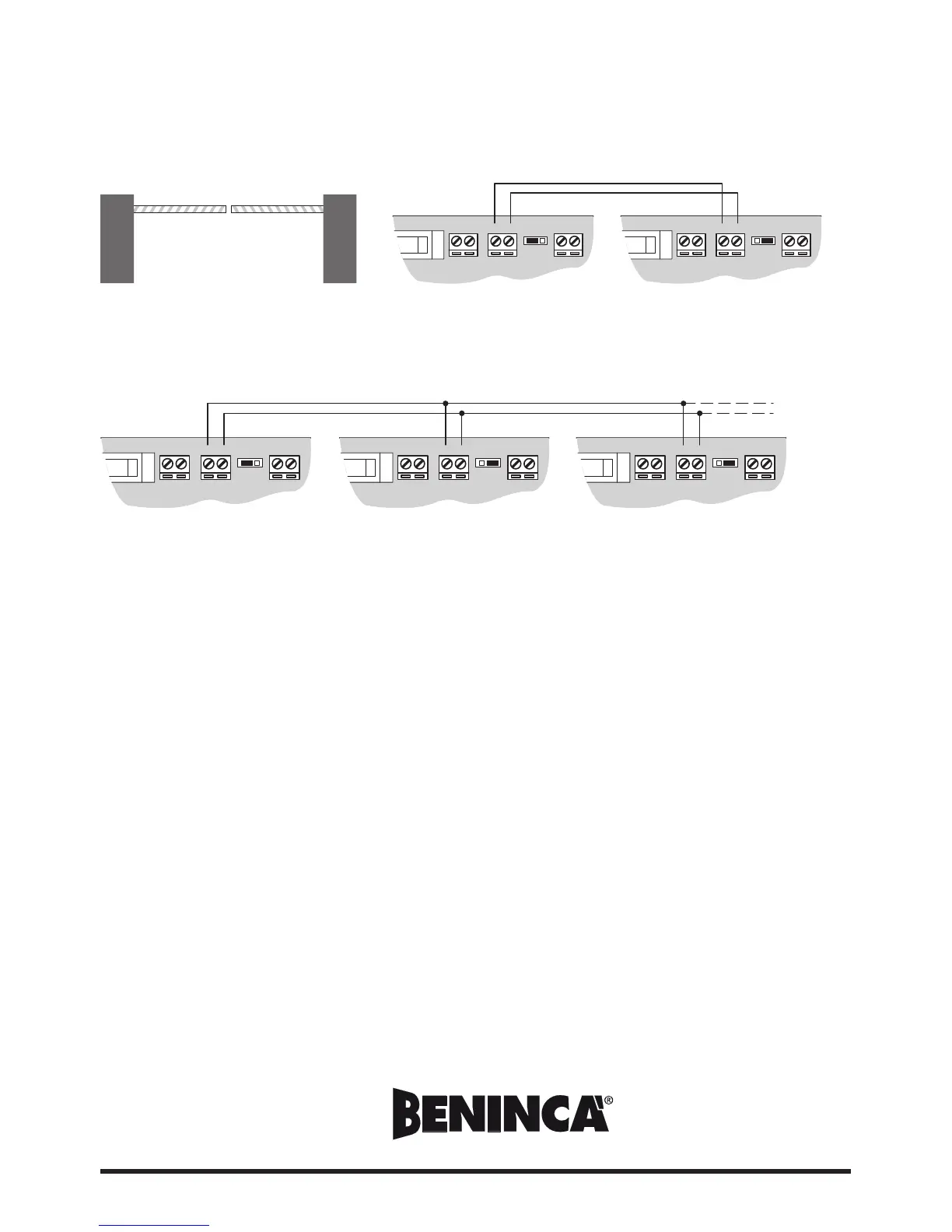

Połączenie dwu barier przeciwstawnych:
Szlaban Master działa niezależnie od szlabanów Slave, podczas gdy szlabany Slave uzależnione są od szlabanu Master.
Do szlabanu Master muszą zostać podłączone sterowniki wejścia i ewentualne akcesoria (fotokomórki, zamykacz elektryczny,
krawędź bezpieczeństwa, odbiornik radio).
Połączenie trzech (lub więcej) barier:
Do szlabanów Slave obowiązkowo należy podłączyć tylko krańcówki i ewentualnie, według życzenia, można podłączyć
wejścia P.P., Otwiera, Zamyka, STOP, FOTOKOM. i Krawędź bezpieczeństwa, ładownicę akumulatora, zamykacz elektryczny,
lampę migającą i kontrolkę otwarcia szlabanu i należy nastawić na ON wszystkie Dip-Switch w pobliżu listwy zaciskowej, by
wykluczyć wejścia normalnie zamknięte (1 STOP, 4 Fotokomórka, 5 Krawędź bezp.).
Uwaga: Jeśli dla szlabanu Master zastosowana zostanie funkcja Samozamykanie, to nie musi ona być załączana w
szlabanach Slave.
Jeśli dla szlabanu Master zastosowane zostanie światło ostrzegawcze to musi ono być również wprowadzone do
szlabanów Slave.
Uwaga: Do podłączeń najlepiej nadaje się kabel zbrojony 2x1mm oraz wskazane jest, by nie dopuścić do zakłóceń, zachowanie
odstępu pomiędzy przewodami elektrycznymi i przewodami układu sterowania i połączenia szeregowego, stosując
dwie odizolowane od siebie powłoki kabla.
AUTOMATISMI BENINCÀ Srl - Via Capitello, 45 - 36066 Sandrigo (VI) - Tel. 0444 751030 r.a. - Fax 0444 759728
