spettando la corretta polarità. Collegare il lampeggiante e l’eventuale “spia barriera aperta” SBA (lampade 24V, 3W
max).
e) Dopo aver ricontrollato i collegamenti, alimentare la centrale ai morsetti di ingresso 230Vac (1,2).
All’accensione dovrebbero essere accesi i led sugli ingressi: STOP, FT e almeno uno dei led FC o FA. Il led PROG
deve lampeggiare.
f) Regolare i trimmer LIM-A e LIM-C, che consentono di limitare la corrente massima fornita al motore:
LIM-A: per limitare la corrente in apertura, LIM-C: per limitare la corrente in chiusura.
Avvertenze
Per alimentare la centrale con batterie tampone si deve utilizzare obbligatoriamente il caricabatterie da inserire
nell’apposito connettore (J3).
Batterie tampone
• Se si utilizzano delle batterie tampone (2x12V in serie), per togliere completamente l’alimentazione alla centrale è
sufciente scollegare il morsetto “+BATT, -BATT” (33, 34).
• Il caricabatterie necessita di alcuni giorni per fornire una ricarica completa alle batterie.
• Durante il funzionamento a batteria, il motore ha una velocità di marcia leggermente minore rispetto al funzionamento
normale, indipendentemente dal livello di carica delle batterie.

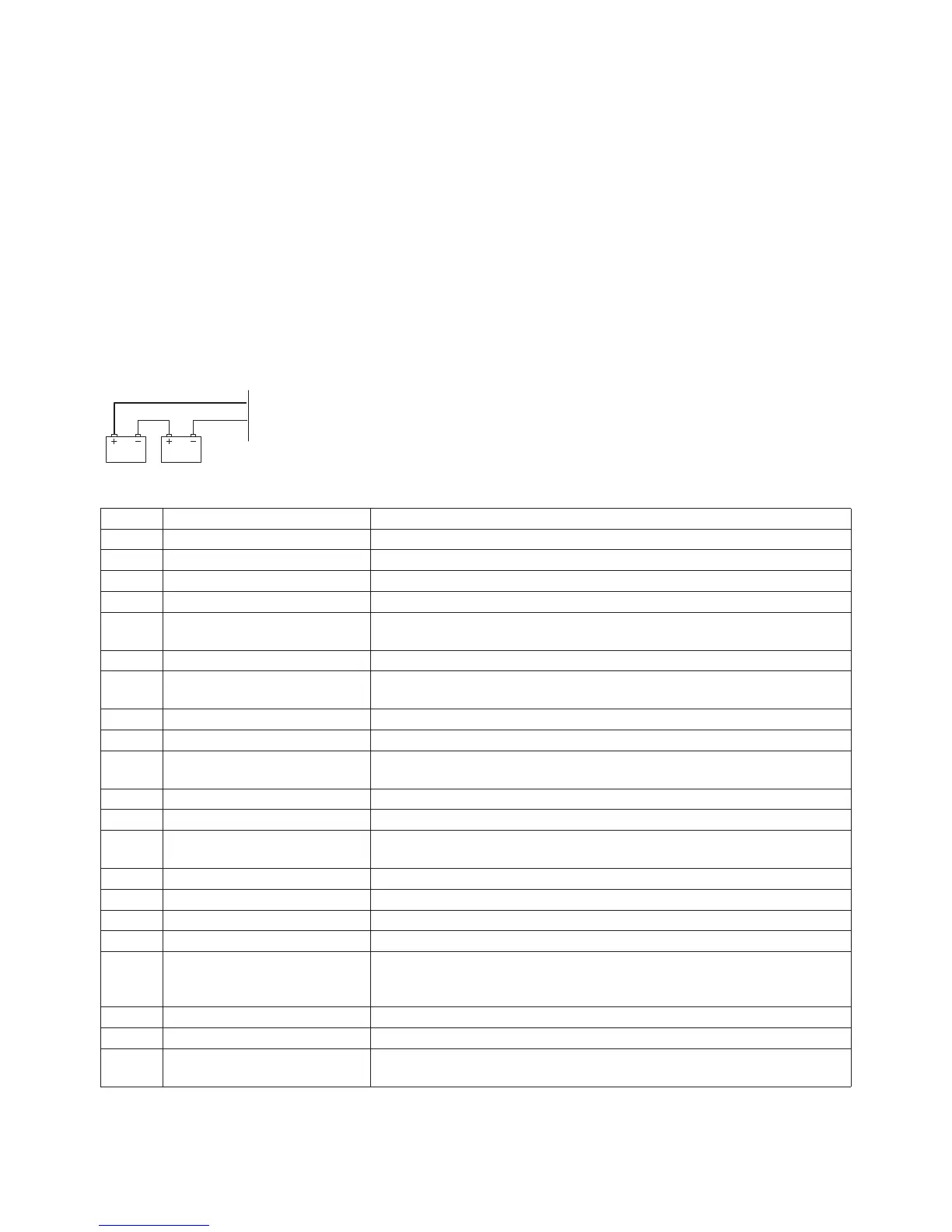

• Corretto collegamento delle batterie.
+ BATT
- BATT
Funzione Ingressi/Uscite
1,2 Ingresso 230Vac Alimentazione centrale 230Vac, 50Hz
3,4 Uscita primario trasformatore Uscita verso il primario del trasformatore 220V/0-18V/0-26Vac
5,6 Ingresso seriale Ingresso comunicazione seriale con più barriere (5= GND; 6= +)
7,8 Ing. second. trasf. 18V Ingresso dal secondario del trasformatore 0-18Vac
9,10 Ing. second. trasf. 26V Ingresso dal secondario del trasformatore 0-26Vac
11,12 Uscita 24Vdc Uscita alimentazione ausiliaria 24Vdc stabilizzati
(11= GND; 12= +24V)
13,14 Uscita 2° canale Contatto N.A. comandato dal secondo canale del radiocomando
15,16 Ingresso antenna Collegamento antenna per scheda ricevente del radiocom. (15= + ant;
16= GND)
17,18 Uscita elettroserratura Morsetti di uscita per l’elettroserratura (17= + ser; 18= - ser)
19,20 Uscita LP1 Morsetti di uscita del lampeggiante. Lampada 24V, 10W max.
21,20 Uscita SBA Morsetti di uscita della “Spia barriera aperta”.
Lampada 24V, 10W max.
22 Ingresso CHIUDE Contatto N.A.
23 Ingresso APRE Contatto N.A.
24 Ingresso P.P. Ingresso Passo-Passo. Collegato in parallelo all’uscita del radiocomando.
Contatto N.A.
25 Ingresso STOP Contatto N.C.
26 Ingresso FC Ingresso necorsa di chiusura. Contatto N.C.
27 Ingresso FA Ingresso necorsa di apertura. Contatto N.C.
28 Ingresso FTC Da collegare al contatto di uscita della fotocellula. Contatto N.C.
29 Ingresso ASC Ingresso per costa o dispositivo di sicurezza il cui intervento provoca
l'inversione di marcia per 1 secondo se il motore è in fase di chiusura.
Contatto N.C.
30 Uscita COM Morsetto comune per tutti gli ingressi.
31,32 Uscita Motore Al motore 24Vdc
33,34,
35,36
Ingresso batteria Collegamento diretto per batteria tampone (2x12V),
(33= +24V; 34,35,36= GND)
J1 Connettore scheda ricevente del radiocomando
J3 Connettore scheda caricabatteria
