3 - Programmazione del tipo di rallentamento
Permette di scegliere il tipo di rallentamento che la barriera esegue dopo aver trovato il necorsa (sia in apre che in
chiude).
Si può avere un rallentamento costante (Default) oppure crescente, indicato nei casi in cui la barriera in rallentamento
non riesce a chiudersi completamente.

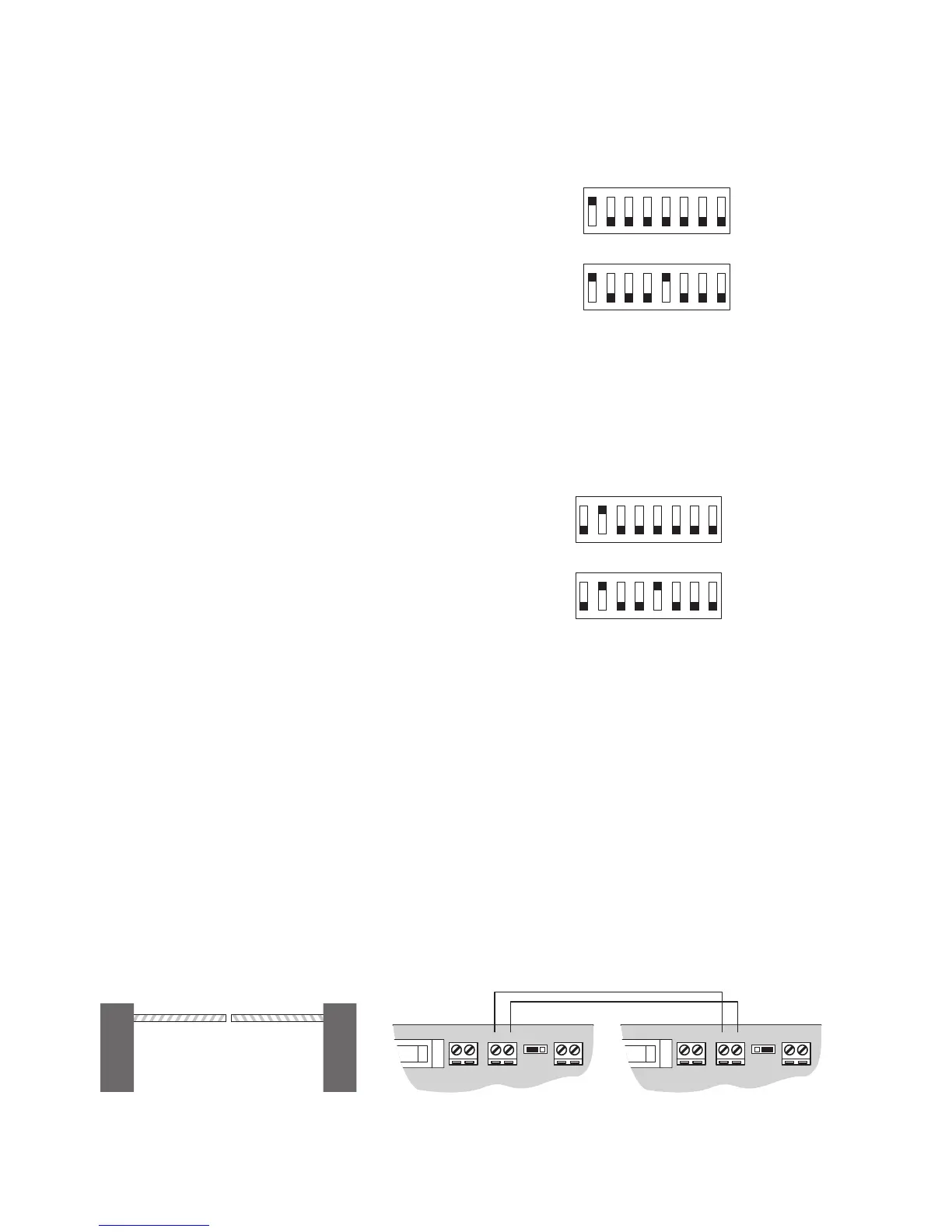

• A motore fermo porre i Dip delle funzioni come in gura:
Se si desidera un rallentamento costante (Default)
Se si desidera un rallentamento crescente
• Tenere premuto il pulsante posto vicino al microprocessore; il Led Giallo rimane acceso a luce ssa.
• Quando il Led Giallo si spegne, rilasciare il pulsante. La programmazione è avvenuta.
• Riportare i Dip-Switch nella posizione precedente alla programmazione.
4 - Programmazione del lampeggio della SBA in completa chiusura
Permette di scegliere il modo di funzionamento della Spia barriera aperta (SBA) quando la barriera è completamente
chiusa.
Si può avere l'accensione della SBA ogni 3 secondi oppure lo spegnimento (Default).
• A motore fermo porre i Dip delle funzioni come in gura:
Se si desidera a barrierra chiusa,
la SBA lampeggiante
Se si desidera, a barrierra chiusa,
la SBA spenta (Default)
• Tenere premuto il pulsante posto vicino al microprocessore; il Led Giallo rimane acceso a luce ssa.
• Quando il Led Giallo si spegne, rilasciare il pulsante. La programmazione è avvenuta.
• Riportare i Dip-Switch nella posizione precedente alla programmazione.
Posizionamento Camme e Finecorsa di rallentamento
Spostare le camme per determinare l’angolo di rallentamento della barriera in apertura e chiusura.
Può vericarsi un improvviso arresto della barriera in chiusura se la camma del rallentamento in chiusura determina
uno spazio di rallentamento molto ridotto; per eliminare questo effetto, spostare la camma del rallentamento in chiu-
sura in modo tale che lo spazio di rallentamento in chiusura aumenti permettendo alla barriera di completare il proprio
ciclo di lavoro.
Ritoccare i trimmer LIM-A e LIM-C no ad ottenere l’intervento del limitatore di corrente sia in completa apertura che
in completa chiusura; l’intervento del limitatore è evidenziato dallo spegnimento del led verde A in apertura e del led
rosso C in chiusura.
COLLEGAMENTO DI PIÙ BARRIERE SINCRONIZZATE
Per sincronizzare due o più barriere (no a 7), si deve porre la barriera principale (quella alla quale sono connessi i
comandi) come Master posizionando il Dip-Switch S5 su “M” (a sinistra).
Le altre barriere si devono porre come Slave, posizionando S5 su “S” (a destra).
Collegamento di due barriere contrapposte:
La barriera Master funziona indipendentemente dalle Slave, viceversa le barriere Slave dipendono dalla Master.
Alla barriera Master devono essere collegati i comandi di ingresso e gli eventuali accessori (fotocellule, elettroserratura,
costa, ricevitore radio).
