Bruksanvisning
DUSPOL
®
analog
Innan DUSPOL
®
analog spänningsprovare
används: Läs noga igenom bruksanvisningen och
säkerhetsanvisningarna!
Innehåll:
1. Säkerhetsanvisningar
2. Funktionsbeskrivning av spänningsprovaren
3. Funktionstest av spänningsprovaren
4. Så provas växelspänning
4.1 Så provas fasen vid växelspänning
5. Så provas likspänning
5.1 Så provas polariteten vid likspänning
6. Så provas fasriktning i trefasnät
7. Allmän skötsel
8. Teknisk data
1. Säkerhetsanvisningar
- Vid mätning greppa helt om de
isolerade handtagen
och
på
spänningsprovarens testprober och berör ej
testelektroderna (provspetsarna) !
- Innan mätning skall spänningsprovarens funktion
testas (se avsnitt 3). Spänningsprovaren får inte
användas när ett eller era fält inte indikerar eller
om funktionen uteblir (IEC 61243-3)!
- Spänningsprovaren (spänningsklass A) får endast
användas inom märkspänningsområdet 12 V till
AC/ DC 500 V!
- Spänningsprovaren har skyddsklass IP 64
och får därför användas i fuktig omgivning.
(Kapslingsklass för utomhusbruk)
- Vid mätning skall spänningsprovarens isolerade
handtag och
greppas helt om med resp. hand.
- Spänningsprovaren får inte hållas ansluten längre
än 30 sek. (max tillåten inkopplingstid ED=30s)!
- Spänningsprovaren arbetar felfritt inom
temperaturområdet från -10 ºC till +55 ºC vid en
luftfuktighet från 20 % till 96 %.
- Ingrepp i spänningsprovaren får inte göras!
- Spänningsprovarens hölje skall skyddas för
skador och smuts.
- Spänningsprovaren skall lagras torrt.
- För att skydda sig mot skador skall bipackade
skyddshättor sättas på testelektroderna
(provspetsarna) efter användning!
OBS!
Efter maxbelastning, (dvs efter en mätning i 30
sekunder med 500 V) måste en paustid om 240
sekunder beaktas!
Spänningsprovaren är försedd med internationella
elektriska symboler och symboler för visning och
användning, med följande betydelse:
Symbol Betydelse
Apparat eller utrustning för arbete under
spänning
Tryckknapp
, AC
Växelström, växelspänning
, DC Likström, liksänning
Lik- och växelström (AC/ DC)
Tryckknapp (handmanövrerad); syftar
på att motsvarande visning bara sker
när båda knapparna är intryckta
Högerrotation
Fasföljdsvisning; visning kan bara ske
vid 50 resp. 60 Hz och i ett jordat nä
Symbol för faser- och fasföljdsvisning
(högerrotation)
2. Funktionsbeskrivning
DUSPOL
®
analog är en 2-polig spänningsprovare
enligt IEC 61243-3, med optisk visning och
utan egen energikälla. Provaren är tillverkad för
lik- och växelspänningsmätning i området 12 V
till AC/ DC 500 V. Den har polaritetsindikering
vid likspänningsmätning och fasindikering vid
växelspänningsmätning. Den visar fasriktning i
trefasnät om stjärnpunkten är jordad.

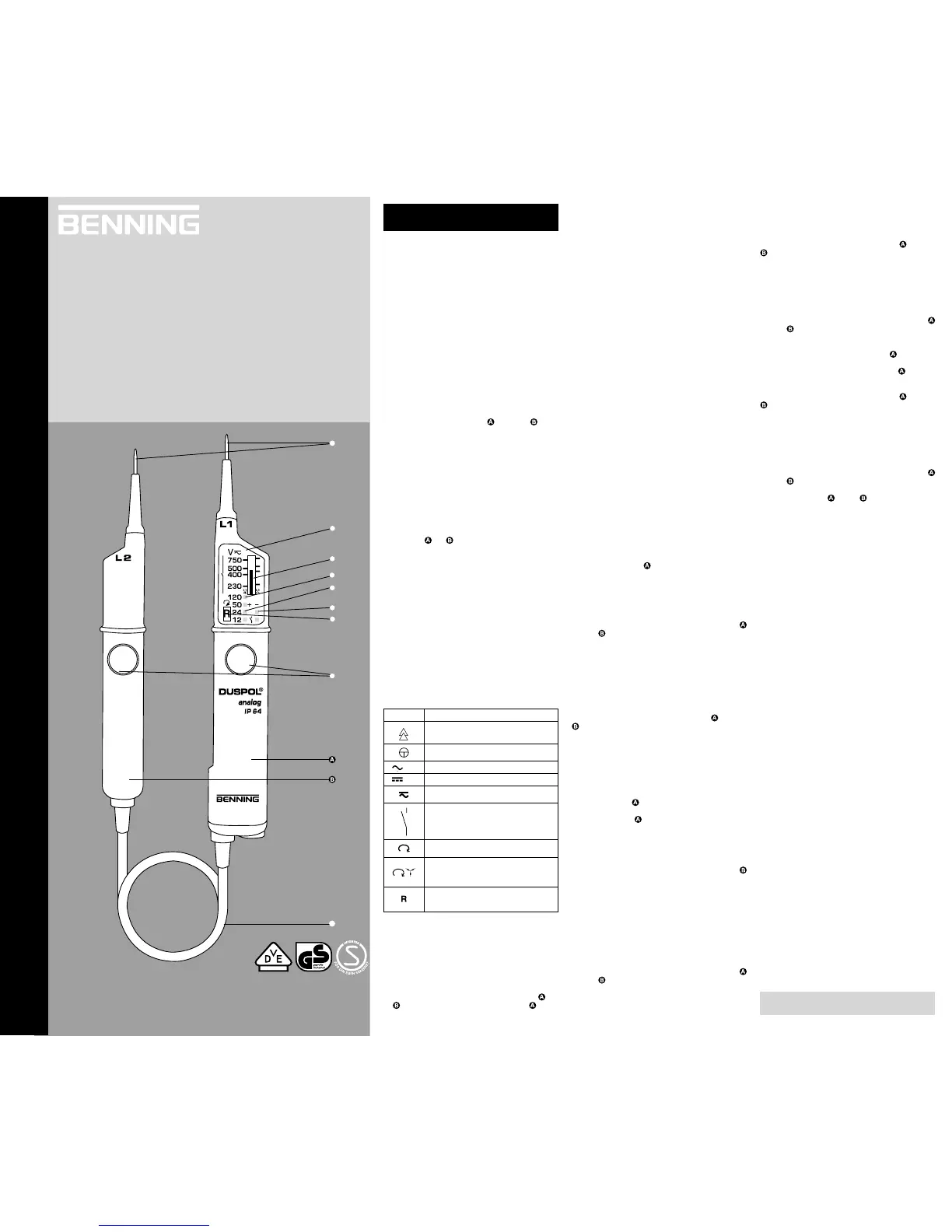

Spänningsprovaren består av två testprober L1
och
L2
och förbindningskabel . Testprobe L1 har ett
visningsfält . Båda testproberna är försedda med
tryckknappar. Utan att trycka in knapparna kan man
mäta och visa följande spänningssteg (AC eller DC)
24 V+; 24 V-; 50 V; 120 V.
När knapparna trycks in kopplas spänningsprovaren
om till en lägre ingångsresistans (undertryckning av
induktiva och kapacitiva spänningar). Härvid blir också
visning av 12 V+ und 12 V– aktiverad. Vidare visas
påliggande spänningar mellan 230 V och AC/ DC 500 V
med ett dykspolesystem . Tiden, hur länge mätning
med lägre ingångsresistans (lastprovning) kan göras,
är beroende av spänningen som mäts.
Visningsfältet
Visningsfältet består av kontrastrika lysdioder (LED),
som visar lik- och växelspänning i steg om 12 V; 24 V;
50 V; och 120 V. Ett dykspolesystem visar spänningar
mellan 230 V och AC/ DC 500 V enligt skalorna för
lik- och växelspänning. Växelspänningsskalan är till
vänster om indikeringen och likspänningsskalan är till
höger om. Vid de angivna spänningarna handlar det
om märkspänningar. Vid likspänning visar LED för 12 V
och 24 V även polariteten (se avsnitt 5). Aktivering av
12 V LED och dykspoleindikeringen är bara möjligt när
båda tryckknapparna trycks in.
LCD-visning
LCD-displayen visar fasen vid växelspänningsmätning
och fasföljdsriktningen vid trefasmätning.
3. Funktionsprovning
- Spänningsprovaren får bara användas
i märkspänningsområdet från 12 V till
AC/ DC 500 V!
- Spänningsprovaren får inte hållas ansluten längre
än 30 sek. (max tillåten inkopplingstid ED=30s)!
- Innan mätning skall spänningsprovarens funktion
testas!
- Testa alla funktioner på kända spänningskällor.
• Använd för likspänningsprovning t.ex. ett
bilbatteri.
• Använd för växelspänningsprovning t.ex. ett
230 V vägguttag.
Använd inte spänningsprovaren om inte alla funktioner
fungerar felfritt!
Tests LCD-displayens funktion genom att 1-poligt
ansluta testproben L1
på en fasledare.
4. Så provas växelspänning
- Spänningsprovaren får endast användas inom
märkspänningsområdet 12 V till AC 500 V!
- Spänningsprovaren får inte hållas ansluten längre
än 30 sek. (max tillåten inkopplingstid ED=30s)!
- Greppa helt om de båda isolerade handtagen
och
på testproberna L1 och L2.
- Anslut testelektroderna (provspetsarna) på
anläggningsdelen som skall provas!
- Vid växelspänning från 24 V, när båda
tryckknapparna trycks in (lastprovning) från
12 V, lyser plus- och minus LED ( och ).
Därutöver indikeras steglöst spänningar mellan
230 V och AC 500 V av dykspoleverket när de
båda tryckknapparna trycks in.
OBSERVERA att bara greppa spänningsprovarens
isolerade handtag på testproberna L1
och L2
, att displayen inte döljs och att inte beröra
testelektroderna!
4.1 Så provas fasledare vid växelspänning
- Spänningsprovaren får endast användas inom
märkspänningsområdet 12 V till DC 500 V!
- Provning av fasledare är möjligt från 230 V i
jordade nät.
- Greppa helt om det isolerade handtaget på
testproben L1 .
- Anslut testelektroden (provspetsen) på
testproben L1 till anläggningsdelen som skall
provas!
- Spänningsprovaren får inte hållas ansluten längre
än 30 sek. (max tillåten inkopplingstid ED=30s)!
När ”R”-symbolen lyser på LCD-displayen , är
proben ansluten till en fasledare vid växelspänning.
VARNING Berör inte provspetsen på testproben
L2
vid 1-polig mätning!
OBS:
Visningen på LCD-displayen kan påverkas av dåliga
ljusförhållanden, skyddsklädsel och av mätplatsens
isolationsförhållande!
5. Så provas likspänning
- Spänningsprovaren får endast användas inom
märkspänningsområdet 12 V till DC 500 V!
- Spänningsprovaren får inte hållas ansluten längre
än 30 sek. (max tillåten inkopplingstid ED=30s)!
- Greppa helt om de båda isolerade handtagen
och
på testproberna L1 och L2.
- Anslut testelektroderna (provspetsarna) på
anläggningsdelen som skall provas!
- Vid likspänning från 24 V, när båda tryckknapparna
trycks in (lastprovning) från 12 V, lyser plus-
eller minus-LED . Därutöver indikeras steglöst
spänningar mellan 230 V och DC 500 V av
dykspoleverket när de båda tryckknapparna
trycks in.
OBSERVERA att bara greppa spänningsprovarens
isolerade handtag på testproberna L1
och L2
, att displayen inte döljs och att inte beröra
testelektroderna!
5.1 Så provas polariteten vid likspänning
- Spänningsprovaren får endast användas inom
märkspänningsområdet 12 V till DC 500 V!
- Spänningsprovaren får inte hållas ansluten längre
än 30 sek. (max tillåten inkopplingstid ED=30s)!
- Greppa helt om de båda isolerade handtagen
och
på testproberna L1 och L2.
- Anslut testelektroderna (provspetsarna) på
anläggningsdelen som skall provas!
- Lyser plus-LED är testproben L1 ansluten till
pluspolen.
- Lyser minus-LED är testproben L1 ansluten
till minuspolen.
OBSERVERA att bara greppa spänningsprovarens
isolerade handtag på testproberna L1
och L2
, att displayen inte döljs och att inte beröra
testelektroderna!
6. Så provas fasriktning i trefasnät
- Spänningsprovaren får endast användas inom
märkspänningsområdet 12 V till AC 400 V!
- Provning av fasriktning är möjligt från 230 V
växelspänning (fas mot fas) i jordade trefasnät.
- Greppa helt om de båda isolerade handtagen
och
på testproberna L1 och L2.
- Anslut testelektroderna (provspetsarna) på
testproberna L1
och L2
till anläggningsdelen
som skall provas!
- LED resp. dykspoleverket skall nu visa spänning.
- Spänningsprovaren får inte hållas ansluten längre
än 30 sek. (max tillåten inkopplingstid ED=30s)!
Vid kontaktering av testelektroderna (provspetsarna)
till två i högerrotation anslutna fasledare visar LCD-
displayen en ”R”- symbol. Om fasledarna inte är
anslutna för högerrotation lyser inte symbolen.
OBS
Fasföljdsmätning fordrar alltid en motkontroll! Visar LCD-
displayen högerrotation vid mätning på två fasledare
måste man vid motkontroll byta plats på provspetsarna
. Vid denna motkontroll skall LCD-displayen vara
släckt. Om LCD-displayen visar en „R“-symbol i båda
fallen, föreligger en dålig jordning!
OBS
Visningen på LCD-displayen kan påverkas av dåliga
ljusförhållanden, skyddsklädsel och av mätplatsens
isolationsförhållande!
7. Allmän skötsel
Rengör höljet regelbundet med en ren och torr trasa
(undantag för speciella rengöringsdukar). Använd
inga lösnings- och/ eller skurmedel för att rengöra
spänningsprovaren.
8. Tekniska Data
-
Norm, 2-polig spänningsprovare: IEC 61243-3
- Kapslingsklass: IP 64, IEC 60529, kan även
användas vid fuktig väderlek!
- Märkspänningsområde (spänningsklass A): 12 V
till AC/ DC 500 V
- Ingångsresistans, mätkrets: 180 kΩ
- Ingångsresistans, lastkrets - båda tryckknappar
intryckta!: ca. 24 kΩ
- Strömförbrukning, mätkrets:
max. I
n
3,2 mA (500 V) AC/ DC
- Strömförbrukning, lastkrets - båda tryckknappar
intryckta!: I
s
0,032 A (500 V)
- Polaritetsvisning: LED+; LED- (displayhandtag =
Pluspolaritet)
-
Indikeringssteg LED: 12 V+*, 12 V-*, 24 V+,
24 V-, 50 V, 120 V (*:bara med båda tryckknappar
intryckta)
- Steglös visning med dykspolenivå: 230 V – 500 V
AC/ DC
- Max. visningsfel: U
n
± 15 %, ELV U
n
– 15%
- Märkfrekvensområde f: 0 till 60 Hz
- fas- och fasföljdsvisning 50/ 60 Hz
- Fas- och fasföljdsvisning: ≥ U
n
230 V
- Max. tillåten inkopplingstid: ED = 30 s, 240 s paus
- Vikt: ca. 180 g
- Förbindningskabelns längd: ca. 900 mm
- Drifts- och lagringstemperaturområde: -10 °C till
+55 °C (klimatkategori N)
-
Relativ luftfuktighet: 20 % till 96 % (klimatkategori N)
Spänning mellan 500 V och max. 750 V
max. tillåten inkopplingstid ED = 10 s.
DUSPOL
®
analog
BENNING Elektrotechnik & Elektronik GmbH & Co.KG
Münsterstraße 135 - 137 • D - 46397 Bocholt
Telefon ++49 (0) 2871 - 93 - 0 • Fax ++49 (0) 2871 - 93 - 429
www.benning.de • E-Mail: duspol@benning.de
