Priručnik za upotrebu
DUSPOL
®
analog
Pre upotrebe ispitivača napona (instrumenta)
molimo da pažljivo pročitajte uputstva i da se
pridržavate sigurosnih uputstava!
Sadržaj:
1. Uputstva za bezbednu upotrebu
2. Opis funkcija instrumenta
3. Ispitivanje funkcija instrumenta
4. Kako se ispituju naponi naizmenične struje
4.1 Kako se ispituje faza naizmeničnog napona
5. Kako ispitati jednosmerne napone
5.1 Kako ispitati polaritet jednosmernog napona
6. Kako ispitati redosled faza na trofaznom
priključku na mrežu
7. Opšte održavanje
8. Tehnički podaci
1. Uputstva za bezbedno rukovanje
- Držite instrument samo za izolovane drške i i
ne dodirujte kontaktne elektrode (sonde) !
- Odmah pre upotrebe ispitajte da li instrument
pravilno radi! (odeljak 3). Instrument se ne sme
koristiti ako jedna od nekoliko funkcija displeja ne
rade, ili ako instrument nije spreman za rad (IEC
61243-3)!
- Instrument (klasa napona A) mora se jedino
koristiti u nominalnim opsezima napona od 12 V
do 500 V naizmeničnog napona/ jednosmernog
napona!
- Instrument je saobražen zaštitnoj klasi IP 64, i
stoga se može takođe koristi pod vlažnim uslovima
(predviđen za upotrebu spolja).
- Prilikom ispitivanja čvrsto držite instrument za
drške i .
- Nikada ne držite instrument priključen na napone
do 500 V duže od 30 sekundi (max. dozvoljeno
radno vreme = 30 sekundi)!
- Instrument funkcioniše ispravno samo na
temperaturnom opsegu od –10 °C do + 55 °C, pri
relativnoj vlažnosti vazduha od 20 % do 96 %.
- Ne rastavljajte instrument!
- Molimo da zašstitite kućište instrumenta od
prljanja i oštećenja!
- Molimo da držite instrument na suvom mestu.
Upozorenje:
Posle max. opterećenja (t.j. posle merenja u trajanju od
30 sekundi pri naponu, instrument se ne sme koristiti u
trajanju od 240 sekundi!
Instrument je obeležen međunarodnim električnim
simbolima, i simbolima za indikaciju i rad sa sledećim
značenjem:
symbol
značenje
Uređaj ili oprema za rad pod naponom
Taster
, AC
Naizmenična struja (AC)
, DC
Jednosmerna struja (DC)
Jednosmerna i naizmenična struja
(DC i AC)
Taster (aktivira se ručno) pokazuje da
se odgovarajuće indikacije pojavljuju
samo onda kad se oba tastera pritisnu
Redosled faza u pravcu kazaljke na
satu
Indikacija redosleda faza; redosled
faza se jedino može pokazati na 50
do 60 Hz, i ako je prikljčak na mrežu
uzemljen.
Simbol za fazu, i indikacija za redosled
faze (redosled faze u pravcu kazaljke
na satu.
2. Opis funkcija
DUSPOL
®
analog je dvopolni instrument shodan IEC
61243-3, sa vizuelnim displejom i bez sopstvenog
napajanja. Ovaj instrument je predviđen za ispitivanje
jednosmernih i naizmeničnih napona u opsegu od 12 V
do 500 V AC/ DC. Može da se koristi za ispitivanje
polariteta u jednosmernim naponima i naizmeničnim
naponima radi ispitivanja faze. Instrument pokazuje
redosled faza ako da je nula uzemljena.

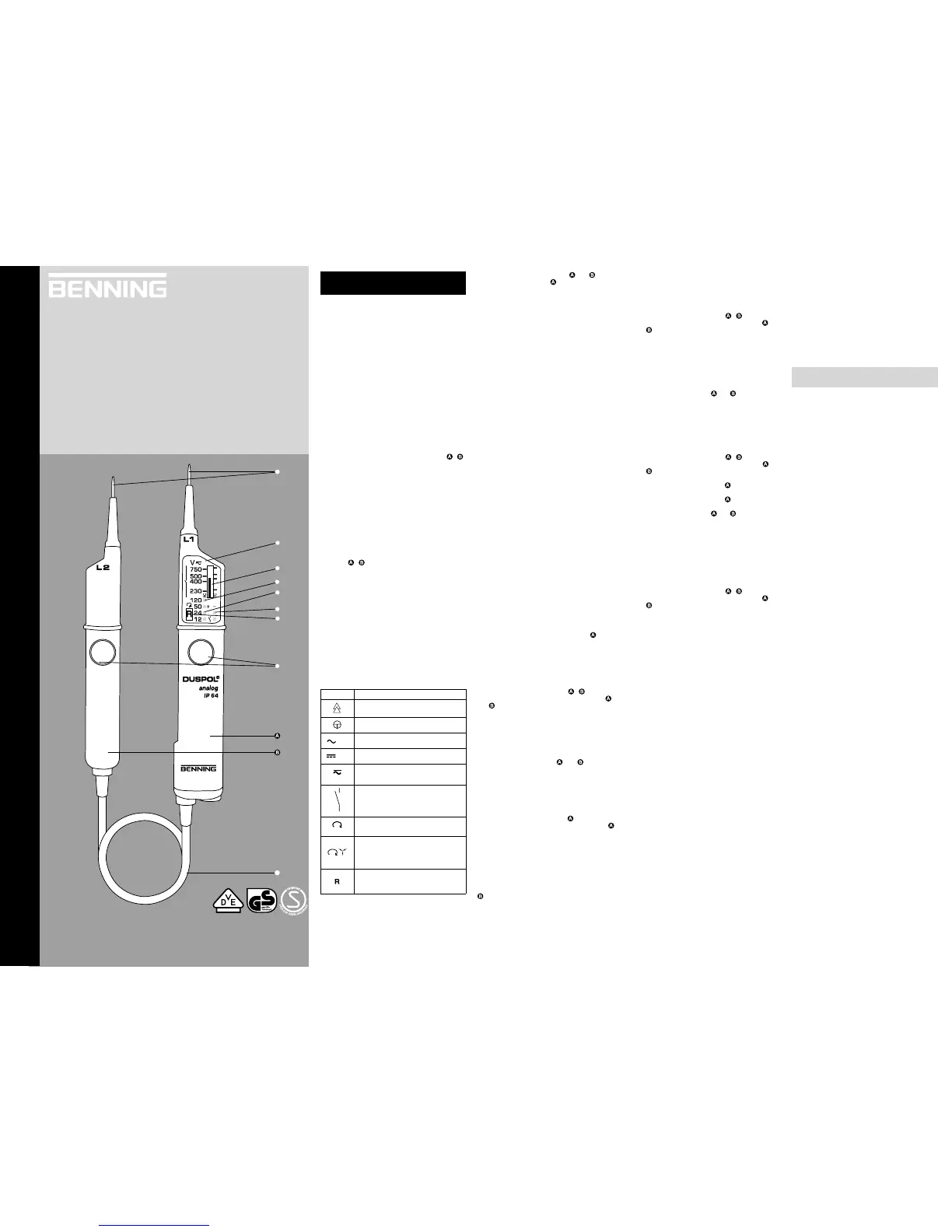

Instrument se sastoji od sondi L1 i L2 i kabla za
povezivanje . Sonda L1 opremljena je displejom
. Obe sonde imaju tastere . Bez pritiskanja na oba
tastera, sledeći opsezi napona (AC ili DC) mogu da se
prikažu: 24 V+; 24 V-; 50 V; 120 V. Kad se pritisnu oba
tastera instrument se uključuje na niži unutrašnji otpor
(prigušenje induktivnih i kapacitativnih napona). Tako,
takođe se indikacija od 12 V+, i 12 V- aktivira. Dalje,
primenjeni naponi u opsezima od 230 V do 500 V
AC/ DC se prikazuju pomoću sistema ‘plunger’ (niz
kontaktnih tastera) . Trajanje ispitivanja sa nižim
unutrašnjim otporom uređaja (ispitivanje opterećenja)
zavisi od vrednosti napona koji treba da se meri.
Displej
Sistem displeja se sastoji od vema kontrastnih
svetlećih dioda (LED) označavajući jednosmerne
i naizmenične napone u opsezima od 12; 24; 50; i
120 V (stalni sistem indikacija). ‘Plunger’ indikacija (niz
kontaktnih tastera) pokazuje naponske vrednosti
između 230 V i 500 V AC/ DC prema skalama za
jednosmerni i naizmenični napon (DC i AC). AC skala
je sa leve strane indikatora nivoa, DC skala je na
desnoj strani indikatora nivoa. Naznačeni naponi su
nominalni naponi. Pri jednosmernom naponu svetleće
diode (LEDs) takođe pokazuju polaritet pri 12 V i 24 V
(vidi odeljak 5). Svetleća dioda od 12 V i indikacije
pomoću ‘plunger’ (niz kontaktnih tastera) se mogu
samo aktivirati pritiskom na oba tastera.
Displej od tečnih kristala:
LC displej služi za ispitivanje faze pri naizmeničnoj
struji (AC) i ukazuje na raspored faza trofaznog
priključka.
3. Provera funkcija
- Instrument se mora koristiti u nominalnim
naponskim opsezima od 12 V do AC do napona od
500 V AC/ DC!
- Nikada ne držite instrument priključen na napone
do 500 V duže od 30 sekundi (max. dozvoljeno
radno vreme = 30 sekundi)!
- Proverite da li instrument ispravno radi odmah pre
upotrebe!
- Ispitajte sve funkcije pomoću poznatih izvora
napona.
- Za ispitivanje jednosmernih napona koristite, na
primer, automobilski akumulator.
- Za ispitivanje naizmeničnih napona koristite, na
primer, priključak na mrežu od 230 V.
Ne koristite ovaj instrument ukoliko njegove funkcije
nisu ispravne!
Proverite funkciju LC displeja jednopolnim
vezivanjem kontaktne elektrode sonde L1 na spoljni
provodnik (faza).
- Kako ispitati naizmenične napone
- Instument se mora koristiti samo u nominalnom
opsegu napona od 12 V do AC 500 V!
- Nikada ne držite instrument priključen na napone
do 500 V duže od 30 sekundi (max. dozvoljeno
radno vreme = 30 sekundi)!
- Čvrsto držite izolovane drške i sondi L1 i L2.
- Postavite kontaktne elektrode sonde L1 i L2
na relavantne tačke uređjaja koji se ispituje
- Pri naizmeničnim naponima i kad se pritisnu oba
tastera (provera opterećenja) od 12 V naviše, LED
diode ‘’plus’’ i ‘’minus’’ i će se upaliti. Šta više,
naponi između 230 V i AC 500 V se pokazuju u
kontinuitetu pomoću mernog sistema ‘plunger’
ako se oba tastera aktiviraju.
Molimo da obratite pažnju da držite instrument jedino
za izolovane drške sondi L1 i L2 ! Ne pokrivajte
displej i ne dodirujte kontaktne elektrode!
4.1 Kako ispitati fazu pri naizmeničnom naponu
- Instrument se mora koristi samo u nominlanom
opsegu napona od 12 V do AC 500 V!
- Ispitivanje faze je moguće na uzemljenom
mrežnom priključku od 230 V naviše!
- Čvrsto držite dršku sonde L1 !
- Postavite kontaktnu elektrodu sonde L1 na
relavantnu tačku uređaja koji se ispituje.
- Nikada ne držite instrument priključen na napone
do 500 V duže od 30 sekundi (max. dozvoljeno
radno vreme = 30 sekundi)!
- Ako se simbol ‘’R’’ pojavi na LC displeju ,
instrument je u kontaktu sa živom fazom
naizmeničnog napona kod ove tačke urđaja koji se
ispituje.
Nikada ne dodirujte kontaktne elektrode sonde L2
za vreme jednopolnog ispitivanja faze (ispitivanje
faze)!
Primedba:
Očitavanje LC displeja može biti otežano zbog
nepodesnih uslova osvetljenja, zaštitnog odela ili na
izolovanim mestima.
5. Kako ispitati jednosmerne napone
- Instrument se mora koristiti samo u nominalnom
opsegu napona od 12 V do DC 500 V!
- Nikada ne držite instrument priključen na napone
do 500 V duže od 30 sekundi (max. dozvoljeno
radno vreme = 30 sekundi)!
- Čvrsto držite izolovane drške i sondi L1 i L2.
- Postavite kontaktne elektrode sondi L1 i L2
na relavantne tačke uređaja koji se ispituje.
- Pri naizmeničnim naponima od 24 V naviše i kad
se pritisnu oba tastera (ispitivanje opterećenja) od
12 V naviše, LED diode ‘’plus’’ i ‘’minus’’ i se
pale. Štaviše, naponi izmedju 230 V i 500 V AC/
DC označeni su neprekidno pomoću ‘plunger’
mernog sistema (niz kontaktnih tastera) ako se
oba tastera aktiviraju.
Molimo da obratite pažnju da instrument držite samo
za izolovane drške sondi L1 i L2 !
Ne pokrivajte displej i ne dirajte kontaktne elektrode!
5.1 Kako ispitati polaritet jednosmernog napona
- Instrument se mora koristiti samo u nominalnom
opsegu napona od 12 V do 500 V DC!
- Nikada ne držite instrument priključen na napone
do 500 V duže od 30 sekundi (max. dozvoljeno
radno vreme = 30 sekundi)!
- Čvrsto držite izolovane drške i sondi L1 i L2.
- Postavite kontaktne elektrode sonde L1 i L2
na relevantne tačke uredjaja koji se ispituje.
- Ako se LED dioda upali , ‘’pozitivan pol’’ uredjaja
koji se ispituje je na sondi L1 .
- Ako se LED dioda upali, ‘’negativni pol’’ uredjaja
koji se ispituje je na sondi L1
.
Molimo da obratite pažnju da držite instrument samo
za izolovane drške sondi L1 i L2 !
Ne pokrivajte displej i ne dodirujte kontaktne
elektrode!
6. Kako ispitati redosled faza na trofaznom
priključku na mrežu
- Instrument se mora koristiti samo u nominalnom
opsegu napona od 12 V do AC 500 V!
- Ispitivanje redosleda faza je moguć od 230 V AC
napona (faza na fazu) naviše na uzemljenom
trofaznom priključku.
- Čvrsto držite izolovane drške i sondi L1 i L2.
- Postavite kontaktne elektrode sondi L1 i L2
na relevantne tačke uređaja koji se ispituje.
- LED diode ili merni sistem ‘plunger’ (niz kontaktnih
tastera) treba da pokazuju napon.
- Nikada ne priključujte instrument na napone do
500 V duže od 30 sekundi (maksimalno dozvoljeno
radno vreme = 30 sek.)!
Kad se priključuju dve kontaktne elektrode sa dve
faze trofaznog mrežnog priključka u smeru kazaljke na
satu, LC displej pokazuje ‘’R’’ simbol. Ako je za te dve
faze rotacija u suprotnom pravcu smera kazaljke na
satu, nikakav se simbol ne pokazuje na LC displeju.
Ispitivanje redosleda faza uvek zahteva kontra probu!
Ako LC displej pokazuje rotiranje u smeru kazaljke
na satu za dve faze trofaznog priključka, te dve faze
moraju se ponovo povezati sa obratnim kontaktnim
elektrodama za vreme kontra probe. Ne sme se
pojaviti nikakav simbol u toku kontra probe. Ako u oba
slučaja LC displej pokazuje ‘’R’’ simbol, uzemljenje je
suviše slabo!
Primedba:
Očitavanje LC displeja može biti otežano zbog
nepodesnih uslova osvetlenja, zaštitnog odela ili
izolovanog mesta.
7. Opšte održavanje
Čistite kućište suvom i čistom krpom (izuzetak:
specijalne krpe za brisanje).
Ne koristite rastvarače i/ ili abradivna sredstva da biste
očistili instrument.
8. Tehnički podaci
- Standard za dvopolni ispitivač napona: IEC 61243-3
- Vrsta zaštite: IP 64, IEC 60529 (DIN 40050),
takođe se može koristiti napolju!
- Nominalni opseg napona (napon klasa A): 12 V do
500 V AC/ DC
- Unutrašnji otpor, merno kolo: 180 kΩ
- Unutrašnji otpor, kolo opterećenja- oba tastera su
aktivirana!: približno 24 kΩ
- Potrošnja struje, merno kolo: maksimalno
I
n
3.2 mA (500 V AC/ DC)
- Potrošnja struje, kolo opterećenja – oba tastera su
aktivirana!: I
s
0.032 A (500 V)
- Označavanje polariteta: LED +; LED -
(drška za indikaciju = pozitivan polaritet)
- Označavanje opsega LED: 12 V+*, 12 V-*, 24 V+,
24 V-, 50 V, 120 V (*: samo kad su oba tastera
aktivirana)
- Neprekidna indikacija pomoću indikatora nivoa:
230 V – 500 V AC/ DC
- Maksimalno naznačene greške: U
n
± 15 %, ELV
U
n
- 15 %
- Nominalni opseg frekvence f: 0 do 60 Hz, Faza i
označavanje redosleda faza 50/ 60 Hz
- Faza i označavanje redosleda faza: ≥ U
n
230 V
- Maksimalno dozvoljeno radno vreme: ED =
30 sek., 240 sek. pauze
- Približna tzežina 180 g
- Dužina povezujućeg kabla: približno 900 mm
- Temperaturni opseg za rad i skladištenje: -10 °C
do +55 °C (kategorija klime N)
- Relativna vlažnost vazduha: 20 % do 96 %
(kategorija klime N)
Napone od 500 V do max. 750 V maxsimalno
dozvoljeno radno vreme = 10 sekundi.
To Previous Page
Loading...
