07/ 2018
BENNING ST 725
D
10
- Falls der Isolationswiderstand R
ISO
größer als der zulässige Grenzwert ist, erscheint ein
neben dem R
ISO
-Symbol.
BENNING ST 725 im Netzbetrieb:
- Das BENNING ST 725 unterbricht den Prüfablauf nach der R
ISO
-Messung und fordert den
Anwender durch eine blinkende Anzeige „I
LEAK
“ auf, die 230 V Netzspannung auf die Prüf-
steckdose
1
zu schalten. Vergewissern Sie sich, dass der Prüfling gesichert ist und drücken
Sie die -Taste
4
, um den Schutzleiterstrom im Differenzstromverfahren zu messen.
- Die Messung des Schutzleiterstromes (Differenzstromverfahren) startet nur bei korrekt an-
liegender Netzspannung (siehe Abschnitt 8.3).

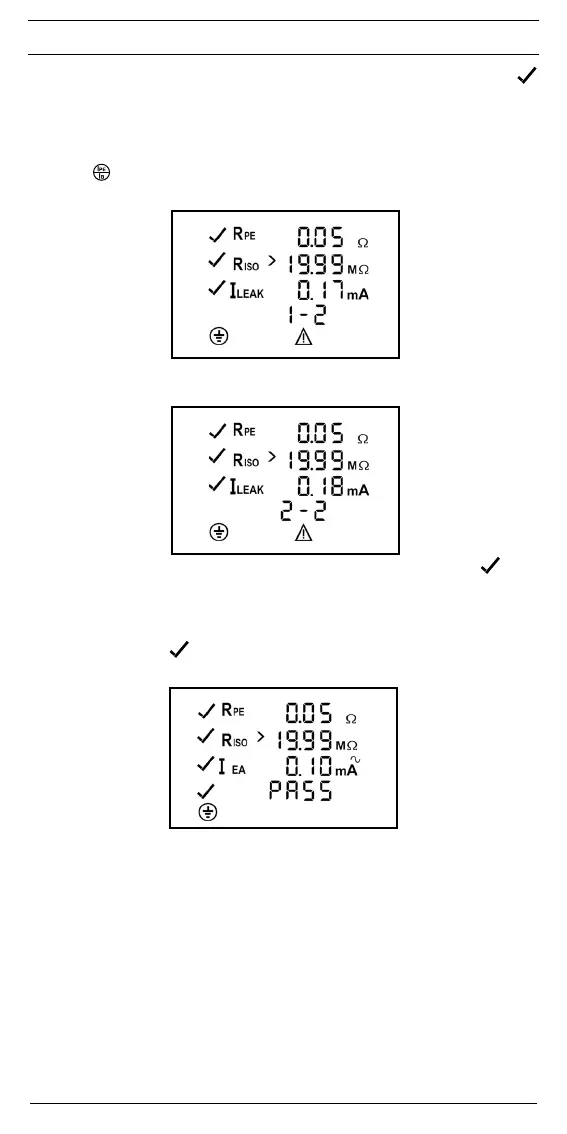

Schritt 1 von 2:
-
Nach einer Messzeit von 5 Sekunden oder durch eine erneute Betätigung der Taste
4
wird
das Netz umgepolt und der Schutzleiterstrom wird mit umgepolter Netzspannung („L/N“ –
„N/L") gemessen. Der höchste Messwert beider Messungen wird angezeigt.
Schritt 2 von 2:
- Falls der Schutzleiterstrom kleiner als der zulässige Grenzwert ist, erscheint ein
neben
dem I
LEAK
-Symbol.
- Die Gesamtprüfung gilt als bestanden, wenn das Symbol „PASS“ im Display erscheint.
alternativ:
BENNING ST 725 im Batteriebetrieb (ohne Netzversorgung):
- Ebenso erscheint ein
neben dem I
EA
-Symbol, falls der Schutzleiterstrom I
EA
(Ersatzab-
leitstromverfahren) kleiner als der zulässige Grenzwert ist.
- Die Prüfung gilt als bestanden, wenn das Symbol „PASS“ im Display erscheint.
siehe Bild 4: Prüfung von Geräten der Schutzklasse I (Geräte mit Schutzleiter und berührba-
ren leitfähigen Teilen die am Schutzleiter angeschlossen sind)
Hinweis zur Messung des Schutzleiterwiderstandes:
- Die Messung des Schutzleiterwiderstandes R
PE
kann alternativ auch als Dauermessung
(max. 2 x 90 Sek.) durchgeführt werden. Drücken Sie hierzu die Taste
2
für ca. > 5
Sekunden bis das Symbol im Display erscheint. Bewegen Sie die Anschlussleitung
des Prüfobjektes über die komplette Länge, um eine Schwachstelle oder einen Bruch in
der Schutzleiterbahn festzustellen. Das BENNING ST 725 erfasst fortlaufend den aktu-
ellen Messwert im Display und hinterlegt den Maximalwert im Speicher. Durch erneuten
Druck auf die Taste
2
wird die Messung mit vertauschter Polarität durchgeführt. Eine
erneute Betätigung der Taste
2
zeigt den Maximalwert von R
PE
im Display an und führt
den Prüfablauf, wie unter Abschnitt 9.1 beschrieben, weiter fort.
Hinweis zur Messung des Schutzleiterstromes im Netzbetrieb:
- Die Messung des Schutzleiterstromes I
LEAK
kann alternativ auch als Dauermessung
(max. 2 x 5 Minuten) durchgeführt werden. Drücken Sie hierzu die Taste
4
für ca. > 5
Sekunden, um die Dauermessung zu starten. Nach 5 Minuten erfolgt die Umpolung der
Netzspannung („L/N“ – „N/L") automatisch. Durch eine frühere Betätigung der Taste
4
