07/ 2018 BENNING ST 725
D
11
kann die Umpolung der Netzspannung manuell durchgeführt bzw. die Messung durch
eine weitere Betätigung der Taste
4
beendet werden.
Beachten Sie, dass das BENNING ST 725 nicht dafür ausgelegt ist wiederholte Dauer-
messungen mit hohem Laststrom durchzuführen. Sollte die zulässige interne Betriebs-
temperatur überschritten werden, wird das Symbol „StOP“ und „hot“ im Display einge-
blendet. In diesem Fall ist das BENNING ST 725 vom Netz zu trennen und kann nach
einer ausreichenden Abkühlphase erneut eingesetzt werden.
Hinweis zur Messung des Berührungsstromes:
- Berührbare leitfähige Teile, die nicht mit dem Schutzleiter verbunden sind, sind gemäß
Abschnitt 9.2 zu prüfen. Das BENNING ST 725 muss für die Messung des Berührungs-
stromes (direktes Verfahren) mit 230 V Netzspannung betrieben werden.
- Bei der Berührungsstrommessung im direkten Messverfahren darf kein Teil des Prüfob-
jektes eine Verbindung zum Erdpotential haben. Das Prüfobjekt ist isoliert aufzustellen.
Ansonsten könnten Ableitströme gegen Erde das Messergebiss beeinflussen.
9.2 Prüfung von Geräten der Schutzklasse II  (Schutzisoliert) und von Geräten der
Schutzklasse III  (Schutzkleinspannung)
Prüfung von Geräten ohne Schutzleiter und mit berührbaren leitfähigen Teilen.
- Das Prüfobjekt muss an die Prüfsteckdose
1
des BENNING ST 725 angeschlossen werden.
- Stellen Sie eine Verbindung zwischen der 4 mm Prüfbuchse
9
und einem Metallteil des
Prüfobjekts mittels der Prüfleitung mit Abgreifklemme her.
- Für Netzbetrieb (Berührungsstrom im direkten Verfahren, Prüfobjekt in Funktion!) Stecker
der Netzanschlussleitung in Buchse K und Schutzkontaktstecker in eine abgesicherte
Schutzkontaktsteckdose (230 V, 50 Hz, 16 A) einstecken.

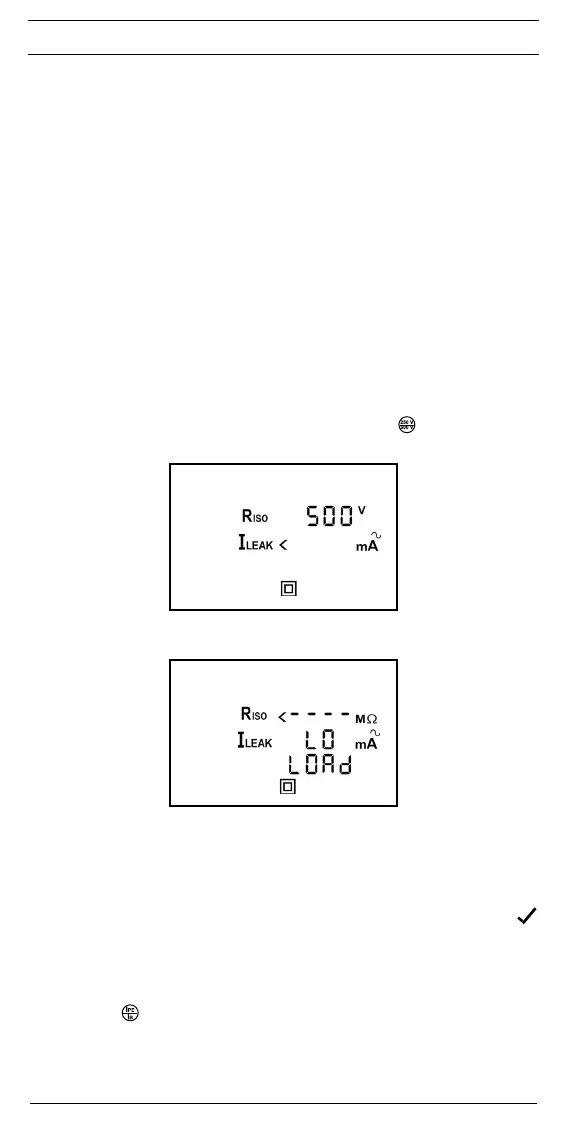

- Die Prüfspannung der R
ISO
-Messung kann im Bedarfsfall über -Taste
5
auf 250 V
DC
reduziert werden. Die eingestellte Prüfspannung wird kurzzeitig im Display
8
eingeblendet.
Eine erneute Tastenbetätigung schaltet auf die voreingestellt 500 V
DC
Prüfspannung um.
- Schalten Sie das Prüfobjekt ein.
- Durch drücken der

-Taste
3
startet der automatische Prüfablauf.
- Sollte im Display „Lo LOAD“ erscheinen, überprüfen Sie, ob das Prüfobjekt eingeschaltet ist.
- Durch drücken der Taste
3
wird bei zu geringer Last (R
L-N
> 6 kΩ) der Prüfablauf fortgesetzt.
- Sollte im Display „HIGH LOAD“ erscheinen, weist dies auf eine zu hohe Last (R
L-N
<<14Ω,
I
Last
> 16 A) im Prüfobjekt hin. Eventuell besteht die Gefahr eines Kurzschlusses bzw. eines
Erdschlusses. Prüfen Sie, ob im Prüfobjekt ein Kurzschluss zwischen Außen- (L) und Neut-
ralleiter (N) vorliegt.
- Sollte kein Kurzschluss vorliegen, kann durch drücken der

-Taste
3
der Prüfablauf fort-
gesetzt werden.
- Falls der Isolationswiderstand R
ISO
größer als der zulässige Grenzwert ist, erscheint ein
neben dem R
ISO
-Symbol.
BENNING ST 725 im Netzbetrieb:
- Das BENNING ST 725 unterbricht den Prüfablauf nach der R
ISO
-Messung und fordert den
Anwender durch eine blinkende Anzeige „I
LEAK
“ auf, die 230 V Netzspannung auf die Prüf-
steckdose
1
zu schalten. Vergewissern Sie sicher, dass der Prüfling gesichert ist und drü-
cken Sie die -Taste
4
, um den Berührungsstrom I
LEAK
(direktes Verfahren) zu messen.
- Die Messung des Berührungsstromes im direkten Verfahren startet nur bei korrekt anliegen-
der Netzspannung (siehe Abschnitt 8.3).
