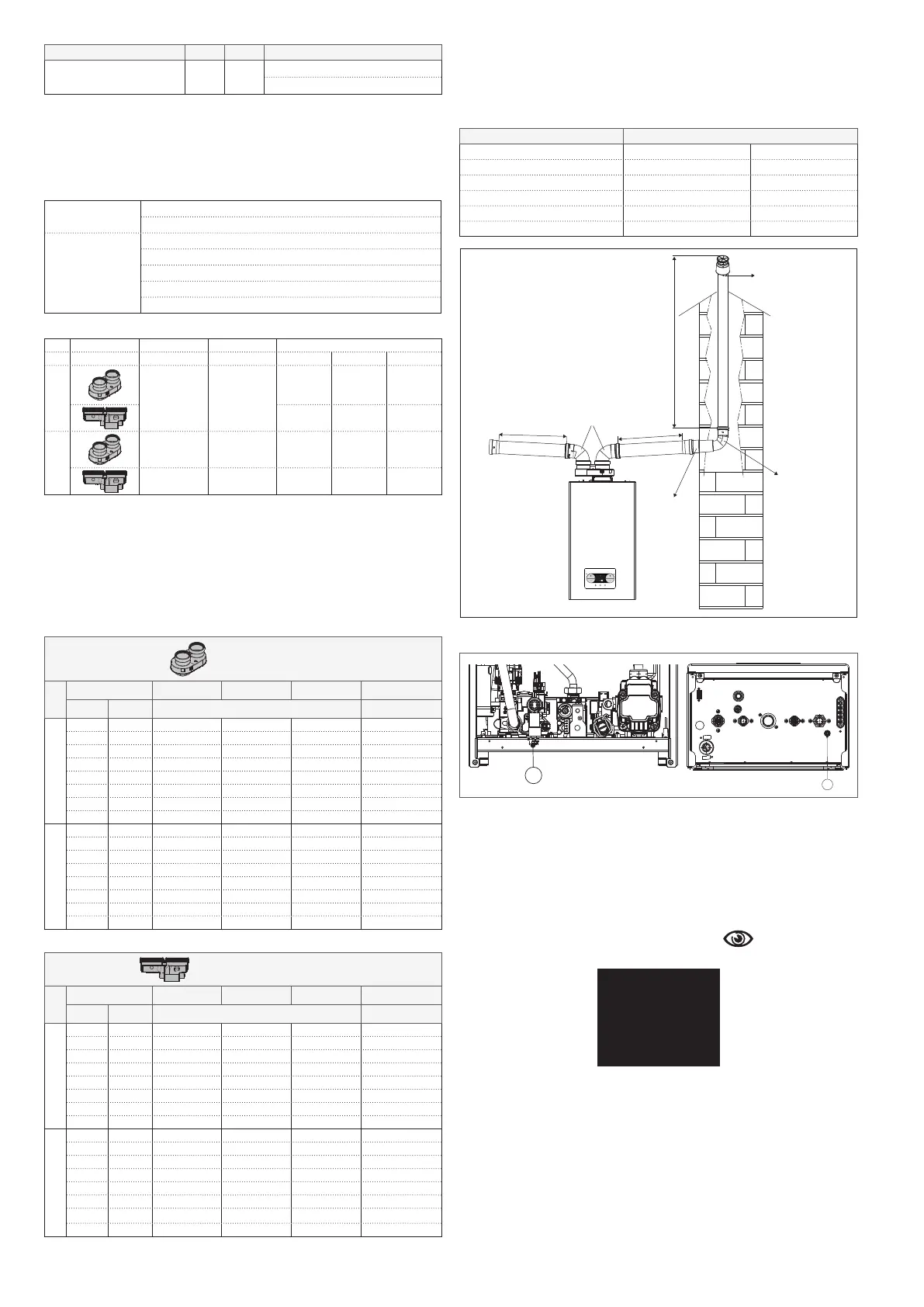

Ø 50 Ø 60 Ø 80
Reducere a lungimii (m) 0,5 1,2
5,5 pentru conducta de gaze arse
7,5 pentru conducta de aer
Conducte divizate de ø 80 cu ţevi de Ø50 - Ø60 - Ø80
Caracteristicile centralei permit conectarea conductei de evacuare a gazelor
arse ø 80 la diferitele modele de ţevi de Ø50 - Ø60 - Ø80 ale instalaţiei.
b
Pentru stabilirea ţevilor instalaţiei, se recomandă efectuarea unui cal-
cul de proiect în vederea asigurării conformităţii cu normele în vigoare.
În tabel se regăsesc conguraţiile de bază admise.
Admisie
aer
1 cot de 90° ø 80
conductă de 4,5m ø 80
Evacuare
gaze arse
1 cot de 90° ø 80
conductă de 4,5m ø 80
Reducţie de la ø 80 la ø 50 sau de la ø 80 la ø 60
Cot bază coş 90°, ø 50 sau ø 60 sau ø 80
Pentru lungimile conductei instalaţiei, consultaţi tabelul
Centralele ies din fabrică reglate astfel:
ÎNC
rpm ACM rpm
Lungime maximă (m)
Ø50 Ø60 Ø80
modelul A
7.000 8.700
6 19 95
1 9 45
modelul B
7.000 8.700 4 16 80
7.400 8.700 0 7 35
Dacă sunt
necesare lungimi mai mari, compensaţi pierderile de sarcină cu
o creştere a numărului de rotaţii ale ventilatorului, după cum este prezen-
tat în tabelul cu reglaje, pentru a asigura debitul termic indicat pe plăcuţă,
referindu-se la punctul “3.9 Reglaje”.
b
Calibrarea valorii minime nu trebuie modicată.
b
În caz de noi de reglare a vitezei ventilatorului, să efectueze procedura de
vericare a CO2 conform indicațiilor de la punctul “3.8 Analiza arderii”.
Tabele cu reglaje CONDUCTE PENTRU SISTEMUL DE ŢEVI
conductă dublă de fum
Turaţie ventil.
rpm
Conducte
Ø50
Conducte
Ø60
Conducte
Ø80
∆P ieşire centrală
ÎNC ACM lungime maximă (m)
modelul A
7.000 8.700 6 19 95 180
7.100 8.800 12 * 33 * 165 * 260
7.200 8.900 16 * 39 * 195 * 300
7.300 9.000 19 * 46 * 230 * 342
7.400 9.100 23 * 53 * 265 * 383
7.500 9.200 27 * 61 * 305 * 431
7.600 9.300 29 * 67 * 335 * 465
7.700 9.400 32 * 73 * 365 * 500
modelul B
7.000 8.700 4 16 80 180
7.100 8.800 8 * 26 * 130 * 260
7.200 8.900 11 * 32 * 160 * 300
7.300 9.000 14 * 38 * 190 * 342
7.400 9.100 17 * 44 * 220 * 383
7.500 9.200 19 * 50 * 250 * 431
7.600 9.300 22 * 56 * 280 * 465
7.700 9.400 25 * 62 * 310 * 500
(*)
Lung. max. care se poate instala NUMAI cu ţevi de evacuare din clasa H1
.
conductă dublă compactă de fum
Turaţie ventil.
rpm
Conducte
Ø50
Conducte
Ø60
Conducte
Ø80
∆P ieşire centrală
ÎNC ACM lungime maximă (m)
modelul A
7.000 8.700
1
9 45 180
7.100 8.800
7 *
23 *
115
* 260
7.200 8.900
11 *
29 *
145
* 300
7.300
9.000 14 *
36 *
180
* 342
7.400
9.100 18 *
43 *
215
* 383
7.500
9.200 22 *
51 *
255
* 431
7.600
9.300 24 *
57 *
285
* 465
7.700
9.400 27 *
63 *
315
* 500
modelul B
7.400 8.700 0 7 35 190
7.500
8.800
4 *
17 *
85
* 256
7.600
8.900
7 *
23 *
115
* 300
7.700
9.000
10 *
29 *
145
* 340
7.800
9.100
13 *
35 *
175
* 380
7.900
9.200
15 *
41 *
205
* 417
8.000
9.300
18 *
47 *
235
* 458
8.100
9.400
21 *
53
* 265
* 500
(*)
Lung. max. care se poate instala NUMAI cu ţevi de evacuare din clasa H1
.
Conguraţiile Ø50, Ø60 sau Ø80 se bazează pe date experimentale vericate în
laborator. În cazul unor instalații diferite față de cele indicate în tabelele cu „con-
gurări standard” și „reglaje”, consultați lungimile liniare echivalente din continuare.
b
În orice caz, sunt garantate lungimile maxime declarate în manual şi
este deosebit de important ca acestea să nu e depăşite.
COMPONENTĂ Echivalent liniar în metri Ø80 (m)
Ø 50 Ø 60
Cot de 45°
12,3 5
Cot de 90°
19,6 8
Extensie 0,5 m
6,1 2,5
Extensie 1,0 m
13,5 5,5
Extensie 2,0 m
29,5 12
coş pentru conducte
ø 50 mm sau ø 60
mm sau ø 80 mm
Lungime
cot de 90° ø 50
mm, ø 60 mm sau
ø 80 mm
reducere de la ø 80
la 60 mm sau de la
ø 80 la 50 mm
coturi la 90° ø 80 mm
4,5m Ø 80mm
4,5m Ø 80mm
°
C
508
.
2.8 Umplerea instalaţiei de încălzire şi eliminare a aerului
C
A
NOTA:
operaţiunile de umplere a instalaţiei trebuie efectuate acţionând ro-
binetul de umplere (
A
), asigurându-vă că centrala este alimentată electric
.
NOTA:
de ecare dată când centrala este alimentată electric, se efectuează
ciclul automat de evacuare a aerului
.
NOTA:
prezenţa unei alarme cu privire la apă
(A40, A41
sau
A42)
împiedică
efectuarea ciclului de evacuare a aerului
.
Umpleţi instalaţia de încălzire conform următoarelor operaţiuni
:
- deschideţi robinetul de umplere
(A) rotindu-l în sens invers acelor de cea-
sornic
- apoi accesați meniul INFO (
“4.3 Meniul INFO
,
elementul
I018),
pentru a verica dacă valoarea presiunii ajunge la 1-1,5 bar.
.1
5
.
NOTA: dacă presiunea reţelei este sub 1 bar, menţineţi deschis robinetul
de umplere (
A
) în timpul ciclului de evacuare a aerului şi închideţi-l după
nalizare.
Pentru a porni ciclul de evacuare a aerului:
- întrerupeţi timp de câteva secunde alimentarea cu energie electrică
- restabiliţi alimentarea cu energie electrică lăsând centrala în starea OFF
(oprită)
- vericaţi ca robinetul de gaz să e închis.
După nalizarea ciclului, dacă presiunea circuitului scade, acţionaţi din nou
robinetul de umplere (A) pentru a restabili presiunea la valoarea recoman-
dată (1-1,5 bar).
După efectuarea ciclului de evacuare a aerului, centrala este pregătită.
- Eliminaţi eventualul aer prezent în instalaţia casnică (radiatoare, colectare
de zonă etc.) cu ajutorul supapelor de purjare aferente.
