Beretta Ciao 25C User Manual

35
7 GENERAL SECTION • SECȚIUNEA GENERALĂ
1 Robinet de umplere
2 Sondă NTC circuit apă menajeră
3 Supapă de siguranţă
4 Traductor de presiune
5 Sifon
6 Vană cu 3 căi
7 Ventilator
8 Mixer
9 Sondă NTC tur
10 Termostat limită
11 Electrod
12 Arzător
13 Capacul de admisie a aerului pentru gazele arse
14 Evacuare gaze de ardere
15 Sondă gaze arse
16 Schimbător
17 Vas de expansiune
18 Sondă NTC retur
19 Conducta de degazare
20 Supapă de aerisire
21 Circulator
22 Debitmetru
23 Robinet de evacuare
24 Schimbător circuit apă caldă menajeră
25 Supapă de gaz

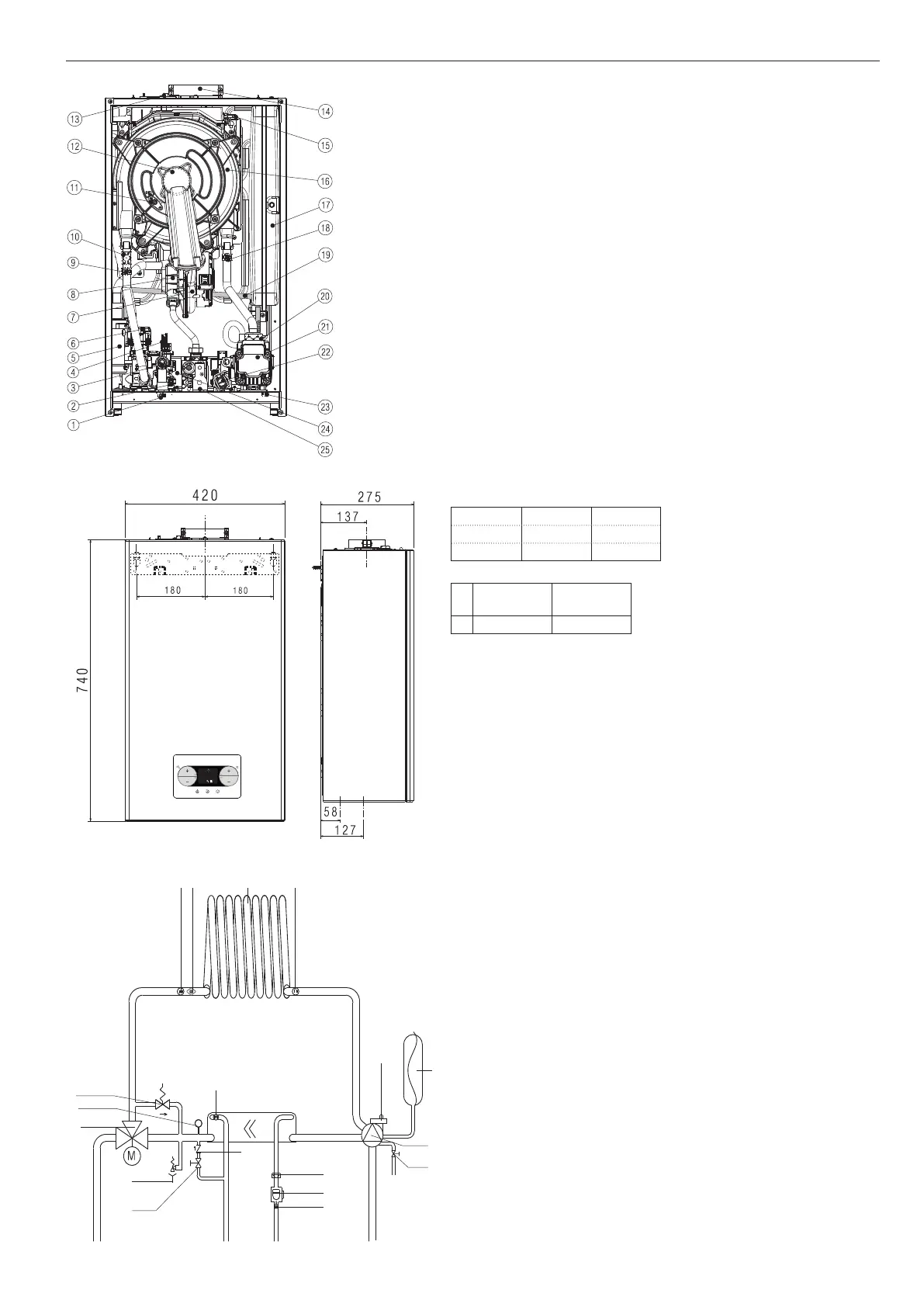

7.1 General boiler layout • Structura cazanului
7.2 Overall dimensions • Dimensiunile per total
C condensate
drain
evacuare
condens
D water - gas apă - gaz
Weight Greutate
Model A 38 kg 38 kg
Model B 39 kg 39 kg
°
C
508
.
C D
AC
AF
R
M
13
11
17
18
16
14
12
2
1
15
5
3
4
7
10
9
8
6
AC Apă caldă
AF Apă rece
M Tur circuit de încălzire
R Retur circuit de încălzire
1 Robinet de umplere
2 Supapă de siguranţă
3 Vană cu trei căi
4 Traductor presiune
5 By-pass automat
6 Sondă apă caldă menajeră
7 Sondă tur
8 Termostat limită
9 Schimbător principal
10 Sondă retur
11 Supapă inferioară de aerisire
12 Vas de expansiune
13 Pompă de circulaţie
14 Robinet de golire
15 Supapă de sens
16 Limitator de debit
17 Debitmetru
18 Filtru ACM
7.3 Hydraulic circuit • Circuit hidraulic
1 Filling tap
2 Domestic hot water NTC probe
3 Safety valve
4 Pressure transducer
5 Syphon
6 3-way valve
7 Fan
8 Mixer
9 NTC delivery probe
10 Limit thermostat
11 Electrode
12 Burner
13 Flue gas air intake cap
14 Flue gas exhaust
15 Flue gas probe
16 Exchanger
17 Expansion vessel
18 NTC return probe
19 Degassing pipe
20 Air vent valve
21 Circulator
22 Flow meter
23 Drain tap
24 DHW heat exchanger
25 Gas valve
AC Hot water
AF Cold water
M Heating delivery
R Heating return
1 Filling tap
2 Safety valve
3 Three-way valve
4 Pressure transducer
5 Automatic by-pass
6 DHW probe
7 Delivery probe
8 Limit thermostat
9 Primary heat exchanger
10 Return probe
11 Lower air vent valve
12 Expansion vessel
13 Circulator
14 Drain tap
15 Non-return valve
16 Flow rate limiter
17 Flow meter
18 DHW lter
