72
DEUTSCH


 





 








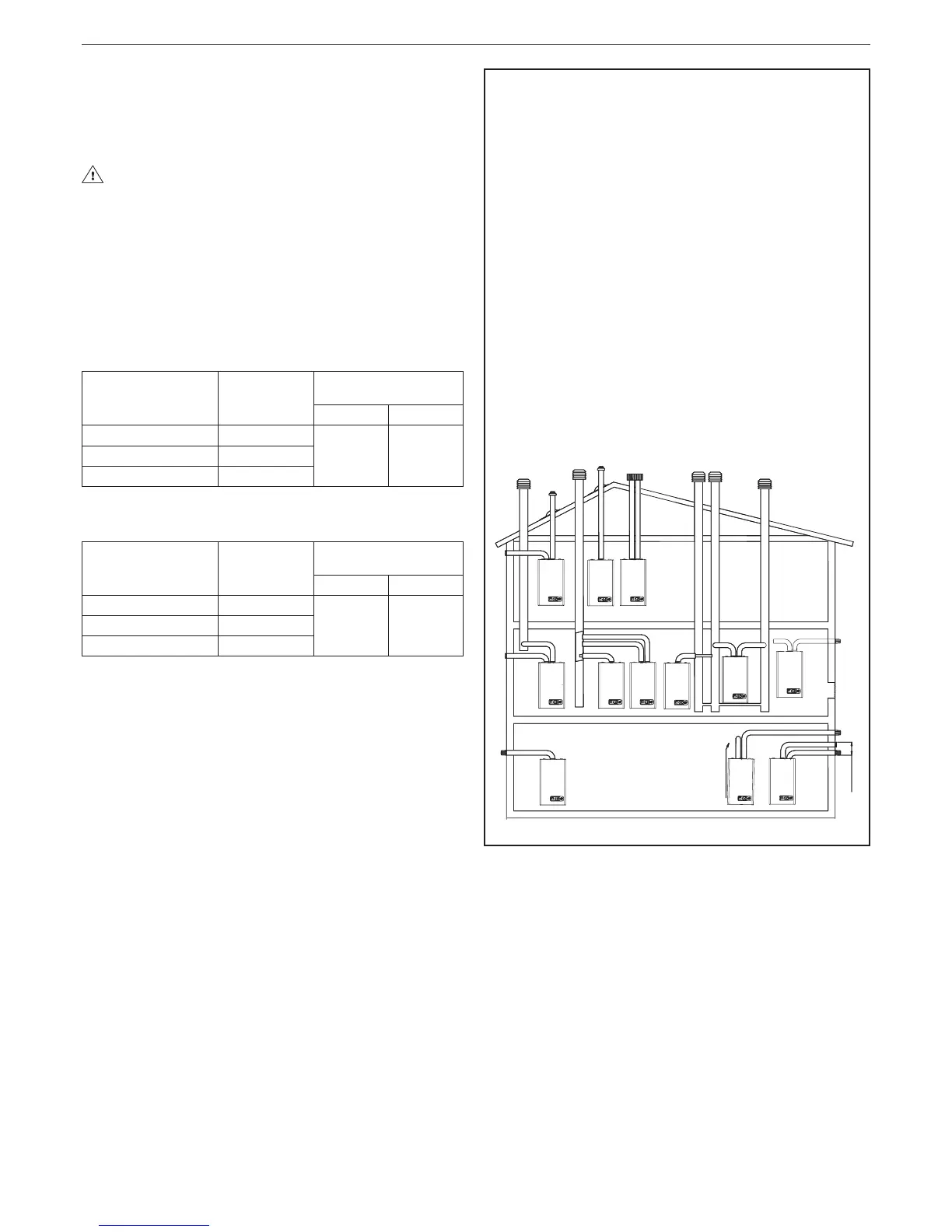

Rückseitige Abgasführung
B22P/B52P Zuluft über Installationsraum und Abgasführung
nach außen
C12-C12x Konzentrische Abführung über die Außenwand. Es
können ebenfalls parallel angeordnete Rohre verwendet wer-
den, die Mündungen müssen allerdings konzentrisch sein bzw.
so dicht nebeneinander liegen, dass ähnliche Windbedingungen
herrschen(innerhalbvon50cm)
C22 Konzentrische Abführung im gemeinsam belegten Schorn-
stein(ZuluftundAbführungimselbenSchornstein)
C32-C32x Konzentrische Abführung über das Dach. Mündungen
wie für C13
C42-C42x Abgas- und Zuluftführung in mehrfach belegten
Schornsteinen, bei denen jedoch ähnliche Windbedingungen
herrschen
C52-C52x Getrennte Abgas- und Zuluftführung über die Au-
ßenwand oder das Dach, auf jeden Fall mit Mündungen in un-
terschiedlicheDruckbereiche.Abgas- und Zuluftführung dürfen
nicht an gegenüberliegenden Wänden angeordnet werden
C62-C62x Abführung undZuluftleitung erstellt mit handelsübli-
chenRohrenmitgetrennterZertizierung(1856/1)
C82-C82x Abführung in einzelnem oder gemeinsamem Schorn-
steinundZuluftüberAußenwand
C92-C92xAbführung über das Dach (ähnlich C33) und Zuluft
über einen einzelnen bestehenden Schornstein
3.6 Befüllen der Heizanlage (Abb. 13)
Nach Herstellung der Wasseranschlüsse, kann die Heizanlage gefüllt
werden. Dieser Vorgang muss bei kalter Anlage wie folgt ausgeführt
werden:
- ÖffnenSiedenVerschlussdesautomatischenEntlüftungsventils(I)
um zwei oder drei Umdrehungen
- PrüfenSie,obdasKaltwasserzufuhrventilgeöffnetist
-ÖffnenSie den Füllhahn (LAbb. 13 fürC.S.I.-extern für R.S.I.)
bisderaufdemHydrometerangezeigteDruckzwischen1barund
1,5 bar liegt.
Schließen Sie nach dem Füllen das Füllventil wieder.
Der Kessel verfügt über einen funktionstüchtigen Luftabscheider, wes-
halb keinerlei manuelle Arbeitsgänge erforderlich sind. Der Brenner
schaltet sich nur ein, wenn die Entlüftungsphase beendet ist.
3.7 Entleerung der Heizanlage
Gehen Sie zum Entleeren der Anlage wie folgt vor:
- Schalten Sie den Kessel aus
- LösenSiedasAbussventildesKessels(M)
- Entleeren Sie die niedrigsten Stellen der Anlage.
3.8 Entleeren des Brauchwarmwassers (nur für C.S.I.
Modelle)
Immer dann, wenn Frostgefahr besteht, muss die Brauchwarmwasser-
anlage entleert werden, wobei wie folgt vorzugehen ist:
- Schließen Sie den Haupthahn der Wasserleitung
- ÖffnenSiealleVentiledesKalt-undWarmwassers
- Entleeren Sie die niedrigsten Stellen.
WICHTIGE ANMERKUNG
DerAbussdesSicherheitsventils(N)mussaneingeeignetesSammel-
systemangeschlossenwerden.DerHerstellerkannnichtfüreventuelle
Überschwemmungenhaftbargemachtwerden,diedurchdieAuslösung
des Sicherheitsventils hervorgerufen werden.
24 C.S.I. - 24 R.S.I.
(**)imKesselmontiert
GETRENNTE ABZÜGE ( ø 80) (Abb.11)
DiegetrenntenAbzügekönneninderfürdieErfordernissedesRau-
mes geeignetsten Richtung angeordnet werden.
Für die Verwendung der Verbrennungsluftzuleitung muss einer der
beiden Einlässe (G und H) ausgewählt werden. Entfernen Sie den
mit Schrauben befestigten Verschlussstopfen und verwenden Sie den
spezischen,zumausgewähltenEinlasspassendenAdapter.
 DerLufteinlassadapterø80(X)mussrichtigausgerichtetwerden.
Somit ist es notwendig, ihn mit den entsprechenden Schrauben zu
befestigen, so dass sich die Positionierlamelle nicht mit der Um-
mantelungüberschneidet:XLufteinlassadapterø80-YLuftein-
lassadapterzwischenø60undø80.
Der Abgasansch (F) muss bei Bedarf entfernt werden, wobei ein
Schraubenzieher als Hebel zu verwenden ist. Die Tabelle enthält die
zulässigen geradlinigen Längen. Entsprechend der verwendeten Lei-
tungslänge ist es notwendig, einen Flansch einzufügen, der unter de-
nenimKesselenthaltenengewähltwerdenkann(siehenachfolgend
aufgeführteTabellen).
20 C.S.I.
Comprimento dos
tubos [m]
Flange de
gases da
chaminé (F)
Perdas de carga de cada
curva (m)
45° 90°
2+2
Ø 42
1,2 1,7
> 2+2 ÷ 6+6 Ø44(**)
> 6+6 ÷ 16+16 nicht installiert
Comprimento dos
tubos [m]
Flange de
gases da
chaminé (F)
Perdas de carga de cada
curva (m)
45° 90°
1+1
Ø 39
1.2 1.7
>1+1 ÷ 4+4
Ø 41
(**)
>4+4 ÷ 10+10
Ø 43
(**)imKesselmontiert
