Beretta Ciao S 24 C.S.I. User Manual

91
CIAO S C.S.I. - CIAO S R.S.I.
CIAO S R.S.I.
12
6
8
7
13
11
10
9
16
14
15
23
F
E
DC
BA

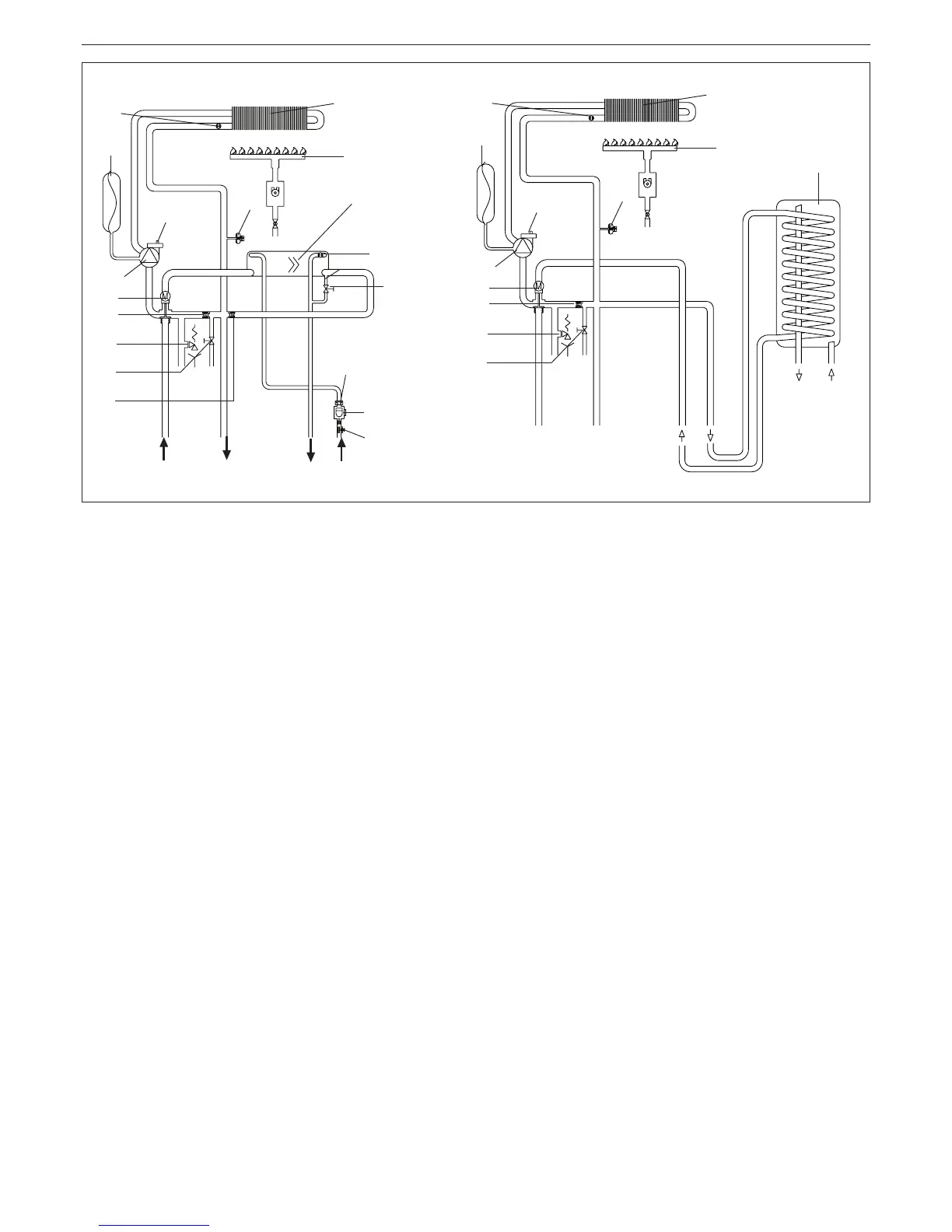

[EN] HYDRAULIC CIRCUIT
A Heating return
B Heatingdelivery
C Water tank return
D Watertankdelivery
E Hot water outlet
F Cold water inlet
1 DHW input
2 DHW output
3 Heatingdelivery
4 Heating return line
5 Non return valve
6 Drain tap
7 Safetyvalve
8 By-pass
9 3-wayvalve
10 Circulator with bleed
11 Air vent valve
12 Expansion tank
13 PrimaryNTCprobe
14 Heat exchanger
15 Water pressure switch
16 Burner
17 Domestic hot water exchanger
18 DomestichotwaterNTCprobe
19 Filling tap
20 Deliverylimiter
21 Flow switch
22 Filter
23 Watertank(availableonrequest)
[F] CIRCUIT HYDRAULIQUE
A Retour du chauffage
B Refoulement du chauffage
C Retour du réservoir d’eau
D Refoulement du réservoir d’eau
E Sortie d’eau chaude
F Entrée d’eau froide
1 Entrée sanitaire
2 Sortie sanitaire
3 Refoulement chauffage
4 Retour chauffage
5 Soupape de non-retour
6 Robinet de vidange
7 Soupape de sécurité
8 By-pass
9 Vanne à 3 voies
10 Circulateur avec purge
11 Purgeur d’air
12 Vase d’expansion
13 Sonde NTC primaire
14 Échangeur
15 Pressostat d’eau
16 Brûleur
17 Échangeur sanitaire
18 SondeNTCsanitaire
19 Robinet de remplissage
20 Limiteur de débit
21 Fluxostat
22 Filtre
23 Réservoird’eau(disponiblesurdemande)
[ES] CIRCUITO HIDRÁULICO
A Retorno calefacción
B Alimentación calefacción
C Retorno interacumulador
D Alimentación interacumulador
E Salida agua caliente
F Entrada agua fría
1 Entrada agua sanitaria
2 Salida agua sanitaria
3 Ida calefacción
4 Retorno calefacción
5 Válvula de retención
6 Grifo de vaciado
7 Válvula de seguridad
8 By-pass
9 Vanne à 3 voies
10 Circulador con purgado
11 Válvula de purgado de aire
12 Vaso de expansión
13 Sonda NTC primario
14 Intercambiador
15 Presostato agua
16 Quemador
17 Échangeur sanitaire
18 SondaNTCaguasanitaria
19 Grifo de llenado
20 Limitador de caudal
21 Flusostato
22 Filtro
23 Interacumulador(opcional)
1
234
17
18
16
19
14
12
6
5
8
7
21
15
13
22
20
11
10
9
CIAO S C.S.I.

Beretta Ciao S 24 C.S.I. Specifications

General

Brand	Beretta
Model	Ciao S 24 C.S.I.
Category	Boiler
Language	English
