FRANÇAIS
3 INSTALLATION
3.1 Normatives
L'utilisation des appareils à gaz est soumise à une réglementation pré-
cise. Il est toutefois indispensable de respecter les normatives UNI 7129
et 7131.
Pour
lesgazpétroleliquéés(G.P.L.),l'installationdevraêtreconforme
aux prescriptions des sociétés distributrices et répondre aux exigences
des normes susmentionnées.
L'appareil est vendu sans le dispositif d'évacuation et d'aspiration car en
fonction du type d'installation, différentes dispositifs peuvent être requis,
consulter le catalogue des accessoires.
3.2 Lieu d'installation
- L’appareil doit être installé sur un mur adéquat et pour consentir les
opérations d'entretien, il est indispensable de laisser autour de celui-ci
les distances minimales (voir paragraphe "Fixationmurale").
- L'appareil ne doit pas être situé au-dessus d'une cuisine ou d'un autre
appareildecuissonand'éviterledépôtdelagraissedesvapeursde
cuisine et par conséquent un mauvais fonctionnement.
- Lesmurssensiblesàlachaleur(parexemple,ceuxenbois)doivent
être protégés par une isolation opportune.
3.3 Fixation murale
3.3.1 Modèles pour installation intérieure
L'appareil doit être installé sur un mur adéquat :
- l'appareilnedoitjamaisêtreenfermédansunmeubleouuneniche,
mais il doit prévoir une distance minimum d'au moins 20 mm des murs
latéraux,andefaciliterlesopérationsd'entretien
20
20
200

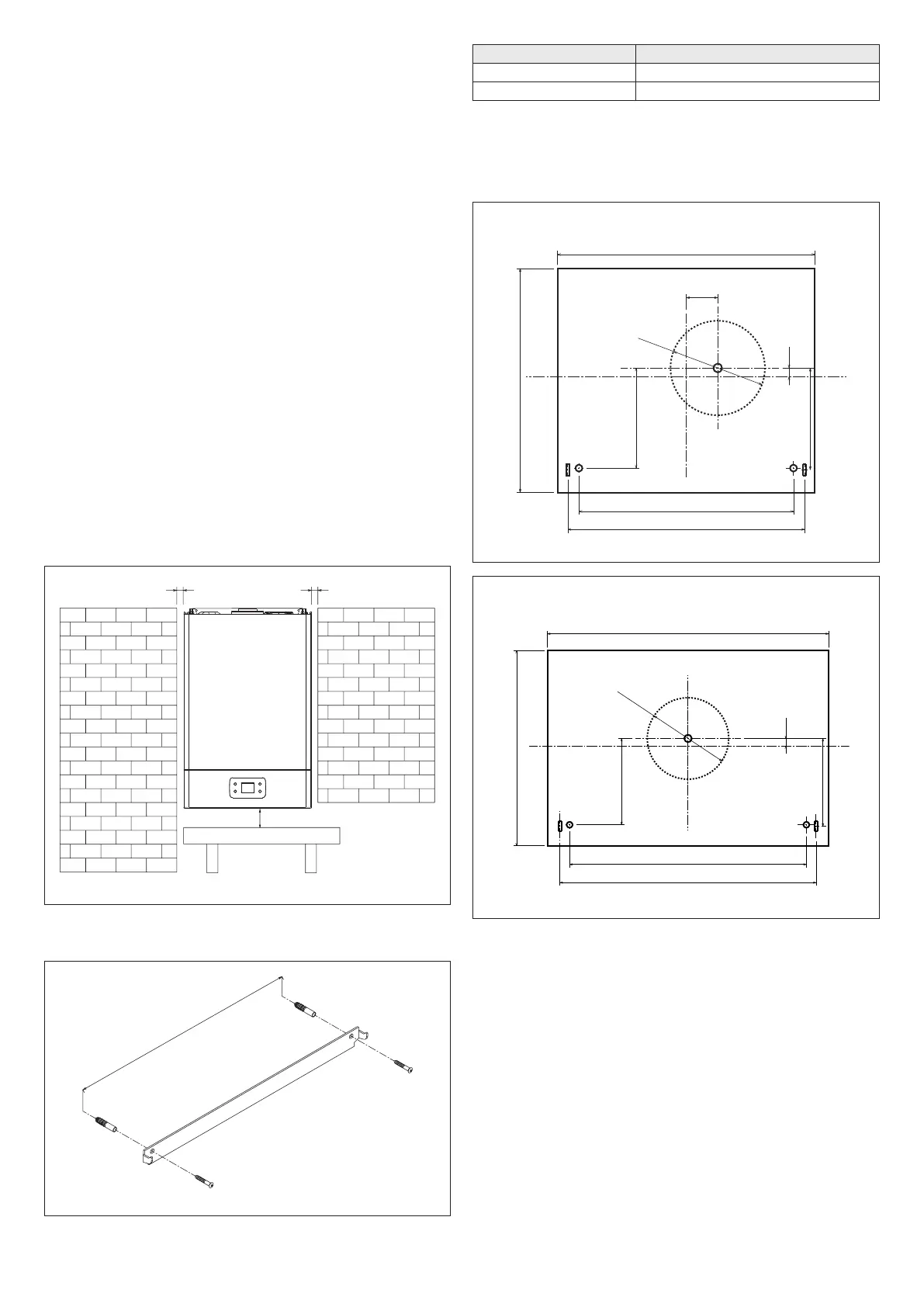

Fig. 5
- une fois la position de l'appareil établie, placer le gabarit fourni de série
et dessiner la position des trous, puis le retirer et percer 2 trous Ø 8
L
Fig. 6
L
Modèles 11-13 250 cm
Modèles 17 320 cm
- replacerlegabaritetlexeravecleschevillesfourniesdesérie
- le type d'évacuation arrière et horizontale le plus commun est décrit
ci-dessous ; insérer les fentes situées sur le gabarit en papier, dans les
pattes du gabarit mural
- dessiner le centre du trou du conduit
- réaliser un trou de Ø 110 mm comme indiqué sur le gabarit en papier
Modèles 11-13
36.7
250
276
116.6
116.6
10
ø110
Fig. 7
Modèles 17
270
116.6
118.6
10
380
320
346
ø110
Fig. 8
- préparer les tuyaux en les coupant à la longueur appropriée à l'épais-
seur du mur. Si l'opération est effectuée correctement, la saillie du
tuyau des fumées Ø 60 mm par rapport au tuyau de l'air Ø 100 mm
résultera de 7,5 mm
- introduire dans le trou du mur le conduit spécial constitué de deux
tuyaux concentriques
