49
FRANÇAIS
B
E
C
A
A
conduit de fumée
B
conduit d'aspiration
C
rondelle en caoutchouc
D
sortie
E
logement pour rondelle

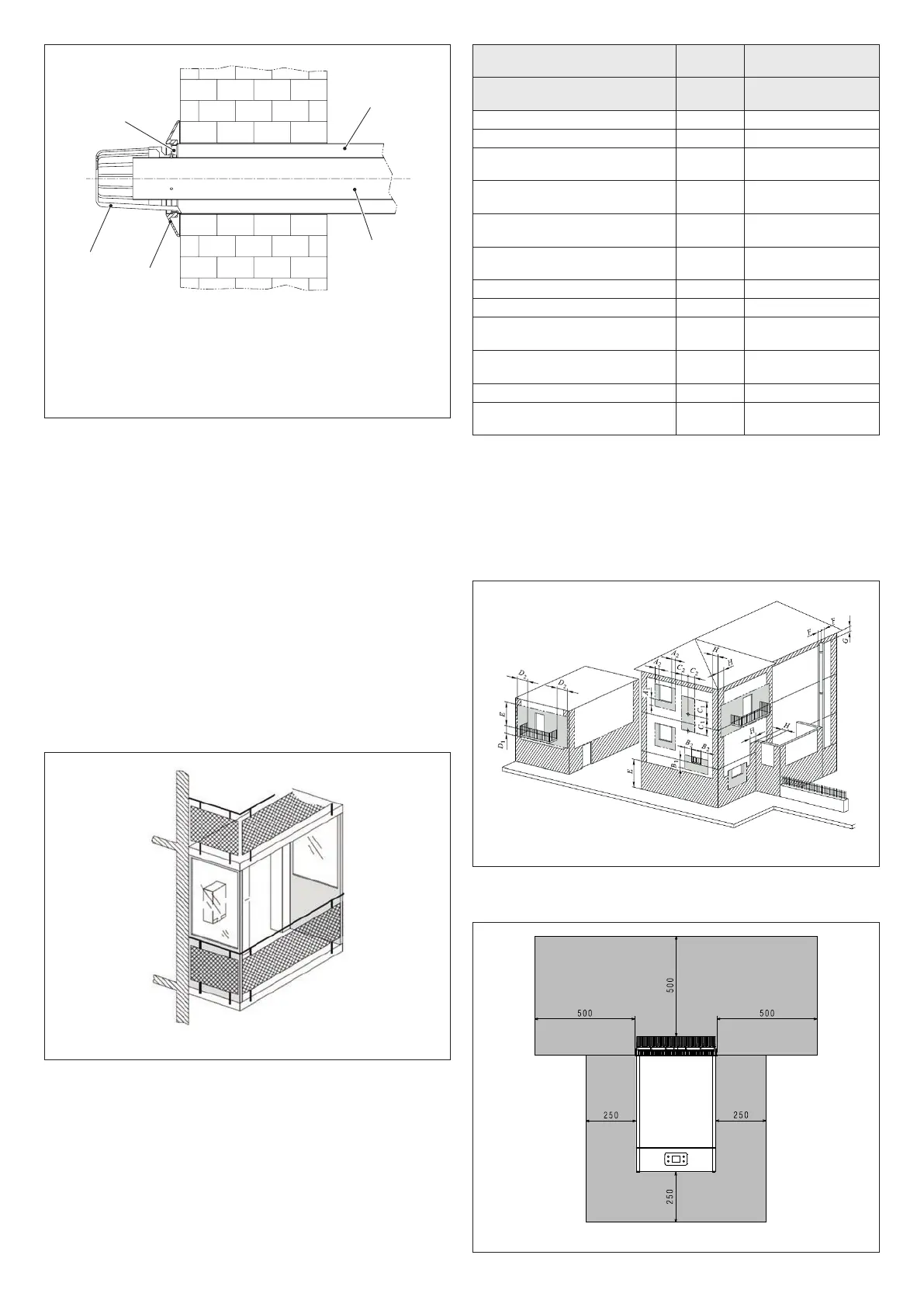

Fig. 9
- sceller avec du mortier l'interstice entre le tuyau Ø 100 et le trou dans
le mur en interposant une feuille en papier de façon à ce que le tuyau
nerestepasxéaumur;danslebutdefaciliterdesmontagessucces
-
sifs. Positionner l'appareil à l'endroit choisi, en se référant aux hauteurs
indiquées
dans ce manuel d'instructions au paragraphe « Éléments
fonctionnelsdel’appareil/Dimensionsd'encombrementetxations».
3.3.2 Modèles pour installation extérieure
L'appareil a été conçu exclusivement pour des installations extérieures
se trouvant dans un lieu partiellement protégé. Pour cette raison, il doit
être installé dans des milieux extérieurs, ouverts, avec une ventilation
naturelle, sans zones stagnantes pour les produits de la combustion, qui
doivent être rapidement dispersés par convection naturelle ou par le vent.
Le système d'évacuation de l'appareil ne doit pas avoir d'obstructions ex
-
térieures,
d'objetsoudecorpspouvantempêcherl'expulsioncorrectedes
fumées et il doit être protégé des contacts éventuels pendant ou après le
fonctionnement : il est possible qu'il surchauffe et provoque des brûlures.
Fig. 10: exemple d'évacuation
INCORRECTE
des produits de la combus-
tion à l'intérieur d'un balcon fermé sur cinq côtés.
Fig. 10
Pendant l'installation de l'appareil il faut respecter les distances minimales
de la sortie d'évacuation/aspiration conformément à qui est prévu par la
réglementation locale en vigueur, en tenant compte des autres appareils
éventuellement installés, des ouvertures, des éléments architectoniques,
des limites, etc.
Positionnement de la sortie
Dimension
Distances minimales
(mm) (*)
Appareils de plus de
16 kW jusqu'à 35 kW
Sous une fenêtre A1 600
Adjacentàunefenêtre A2 400
Sous une ouverture de ventilation B1 600
Adjacentàuneouverturede
ventilation
B2 600
Distance en position verticale
entre deux sorties d'évacuation
C1 1.500
Adjacentenpositionhorizontaleà
une sortie d'évacuation
C2 1.000
Sous un balcon D1 300
À côté d'un balcon D2 1.000
Du sol ou d'une autre surface de
marche
E 2.200
De tuyaux ou d'évacuations verti
-
cales
ouhorizontales(**)
F 300
Sous une gouttière G 300
D'un angle/retrait/mur du bâtiment H 300
(*)
Pour les appareils du type A, la distance minimale coïncide avec
le centre de la section de sortie des produits de la combustion à
l'atmosphère.
(**)
Lors de l'installation de l'appareil il faut adopter des distances
supérieures à 500 mm de matériaux sensibles à l'action des produits
de la combustion (par exemple, des gouttières et des tuyaux de
descente des eaux de pluie en plastique, des éléments en saillie
enbois,etc.);pouresdistancesinférieures,adopterdesécrans
appropriés à l'égard de ces matériaux.
Fig. 11
b
Pour les distances minimales de matériaux combustibles, se réfé-
rer à ce qui est indiqué au Fig. 12
Fig. 12
