88
PORTUGUÊS
3 INSTALAÇÃO
3.1 Legislação
A utilização de equipamento a gás está submetida a regulamentação
precisa. Por isso, é indispensável cumprir as normas UNI 7129 e 7131.
Paraosgasesdepetróleoliquefeitos(GPL),ainstalaçãotemdeestar
conforme às prescrições das sociedades distribuidoras e cumprir os re
-
quisitos das normas acima.
O aparelho é vendido sem o dispositivo de evacuação e aspiração por-
que, dependendo do tipo de instalação, podem ser necessários vários
dispositivos, consulte o catálogo de acessórios.
3.2 Localização
- O aparelho deve ser instalado numa parede adequada e, para permitir
as operações de manutenção, é indispensável deixar à volta do mes-
mo as distâncias mínimas (ver capítulo "Fixação
naparede").
- O aparelho não deve ser instalado por cima de um fogão ou outro apa-
relho de cozedura, a fim de evitar a deposição de gorduras ou vapores
de cozinha com o consequente mau funcionamento.
-
Asparedessensíveisaocalor(porexemploasdemadeira)devemser
protegidas com um isolamento adequado.

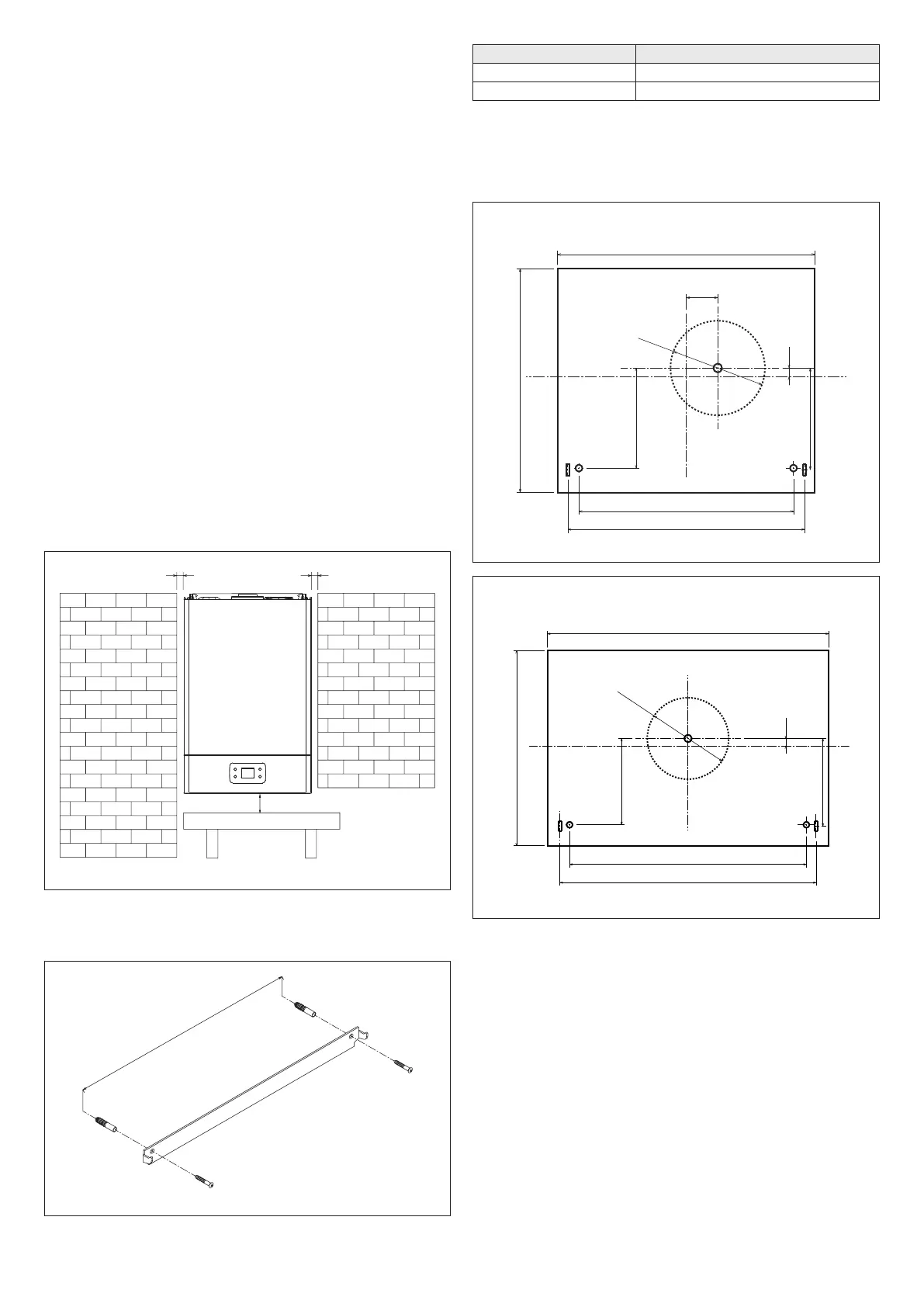

3.3 Fixação na parede
3.3.1 Modelos para instalação interior
O aparelho tem de ser instalado numa parede adequada:
- o aparelho nunca deve ser fechado num móvel ou num nicho, mas
deve ser prevista uma distância mínima das paredes laterais de, pelo
menos, 20 mm, de forma a facilitar as operações de manutenção
20
20
200
Fig. 5
- uma vez estabelecida a posição do aparelho, posicione o gabarito for-
necido e marque a posição dos furos, depois, remova-o e faça 2 furos
de Ø 8
L
Fig. 6
L
Modelos 11-13 250 cm
Modelos 17 320 cm
- volte a posicionar o gabarito e fixe-o com as buchas fornecidas
- abaixo é descrito o tipo de evacuação traseira e horizontal mais co
-
mum; insira as ranhuras situadas no gabarito de papel, nas lamelas do
gabarito na parede
-
marque o centro do furo da conduta
- faça um furo de Ø 110 mm, como indicado no gabarito de papel
Modelos 11-13
300
36.7
250
276
270
116.6
116.6
10
ø110
Fig. 7
Modelos 17
270
116.6
118.6
10
380
320
346
ø110
Fig. 8
- prepare os tubos cortando-os com o comprimento adequado à espes-
sura da parede. Se a operação for realizada de forma correta, a saliên-
cia do tubo de fumos Ø 60 mm em relação ao tubo de ar Ø 100 mm
será de 7,5 mm
-
introduza no furo da parede a conduta especial, constituída por dois
tubos concêntricos
