Branchement de la tuyauterie de refoulement
et sur un réservoir sous pression 6
BRANCHEMENT SUR UN RÉSERVOIR
PRÉCHARGÉ
(Figure 4)
1 ° Poser deux tés dans l'orifice de refoulement de la pompe
(voir la Figure 4). Le diamètre du tuyau doit être au moins
aussi grand que le diamètre de l'orifice de refoulement.
2 ° Poser un tuyau rigide ou un tuyau souple renforcé entre
une des branches du premier té et l'orifice du réservoir
préchargé.
3 ° Brancher l'autre extrémité du té de refoulement sur le sys-
tème de la plomberie.
4 ° Vérifier la précharge d'air dans le réservoir avec un
manomètre pour pneu. La précharge doit être de 2 lb/po
2
inférieure au réglage de la pression d'enclenchement du
manocontacteur de la pompe. La précharge se mesure
lorsqu'il n'y a pas de pression d'eau dans le réservoir.
Cette pompe neuve est équipée d'un manocontacteur
30/50 lb/po
2
; la pression de précharge du réservoir devra
donc être réglée à 28 lb/po
2
.
Félicitations! Le branchement de la pompe à éjecteur sur le
réservoir est maintenant terminé.
Passer aux pages 7 et 8 pour les branchements électriques.
BRANCHEMENT SUR UN RÉSERVOIR
STANDARD
(Figure 5)
1 ° Poser un té dans l'orifice de refoulement de la pompe
(voir la Figure 5).
2 ° Poser un tuyau entre l'orifice de refoulement de la pompe
et l'orifice d'admission du réservoir. Le diamètre du tuyau
doit être au moins aussi grand que le diamètre de l'orifice
de refoulement de la pompe.
3 ° Déposer le bouchon fileté de 1/8 de pouce NPT de l'ori-
fice du contrôleur d'air de la pompe (voir la Figure 5).
Poser un tube entre l'orifice du contrôleur d'air (voir la
Figure 5) de la pompe et l'orifice du contrôleur d'air
monté sur le réservoir. Pour plus de détails, se reporter aux
instructions fournies avec le réservoir et le contrôleur d'air.
L'emplacement de l'orifice du contrôleur d'air variera en
fonction du modèle de pompe (se reporter aux vues
éclatées, page 10).
Félicitations! Le branchement de la pompe à éjecteur sur le
réservoir est maintenant terminé.
Passer aux pages 7 et 8 pour les branchements électriques.

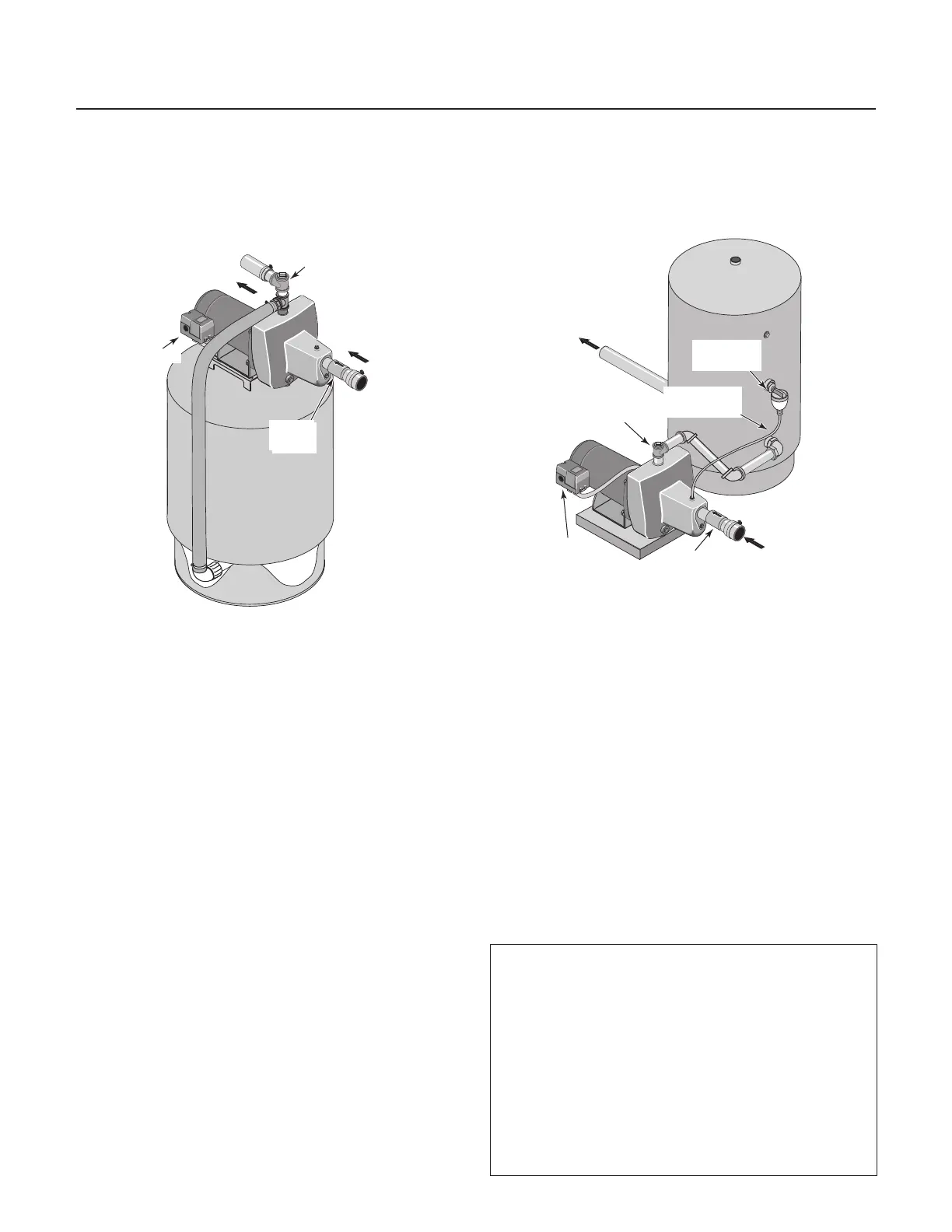

Figure 4 : Branchements sur un réservoir préchargé
Figure 5 : Branchements sur un réservoir standard
Vers le système
d'eau de la maison
Bouchon et tée
d’amorçage
de la pompe
Manocontacteur
En provenance
du puits
Contrôleur
d'air
Tube du
contrôleur d'air
En provenance
du puits
Té d'amorçage
et bouchon
Vers le système
d'eau de la maison
Clapet
anti-retour
Clapet
anti-retour
Étanchéité des raccords des tuyaux
N'utiliser que du ruban téflon ou de la pâte d'é-
tanchéité pour raccords filetés à base de téflon pour
procéder à tous les raccords filetés sur la pompe. Ne
pas utiliser de pâte pour raccords filetés sur les
pompes en plastique : cette pâte peut réagir avec les
éléments en plastiques de la pompe. S'assurer que
tous les raccords du tuyau d'aspiration sont bien
étanches, aussi bien à l'air qu'à l'eau.
Si le tuyau
d'aspiration aspire de l'air, la pompe ne pompera pas
l'eau du puits.
Manocontacteur
