Modèle et puissance
Réf. Nbre 5HN 7HN 10HN
no. Désignation des pièces utilisé 1/2 ch 3/4 ch 1 ch
1 Moteur 1 J218-590PKG J218-596PKG J218-601PKG
#§2 Déflecteur d’eau 1 17351-0009 17351-0009 17351-0009
3 Plaque d’étanchéité 1 N3-1043P L3-10 L3-10
#§4 Joint de la plaque d’étanchéité 1 N20-35 C20-21 C20-21
#§5 Joint d’arbre 1 U109-6A U109-6A U109-6A
#6 Impulseur 1 J105-42P J105-8PAN J105-22PA
#7 Volute Diffuser Assembly 1 L1-25P L1-23P L1-23P
8 Vis 3 – U30-489SS U30-489SS
#§9 Bague du diffuseur 1 N20-34 L21-1 L21-1
10 Venturi (1) N32P-75 N32P-64 N32P-65
11 Buse (1) N34P-21 J34P-44 J34P-44
12 Branchement rapide - 1/4 de po 1 U11-217P U11-217P U11-217P
13 Bouchon fileté - 1/4 de po, à tête hexagonale 4 U78-941ZP U78-941ZPV U78-941ZP
14 Corps de la pompe 1 N176-43GB N176-44G N176-44GA
15A Vis à chapeau à tête de 3/8 de po - 16 x 1-1/2 po de long* 2 U30-75ZP U30-76ZP U30-76ZP
15B Vis à chapeau à tête de 3/8 de po - 16 x 1-1/4 po de long 2 U30-75ZP U30-75ZP U30-75ZP
16 Socle 1 J4-9 J104-9C J104-9C
17 Support en caoutchouc 1 C35-5 C35-5 C35-5
18 Tube de 3/8 de po de diamètre extérieur x 14-1/2 po de long 1 U37-672P U37-672P U37-677P
19 Coude à branchement rapide - 1/4 de po 1 U11-218P U11-218P U11-218P
20 Manocontacteur 1 U217-1216 U217-1216 U217-1216
21 Écrou de 1/2 po 1 U36-112ZP U36-112ZP U36-112ZP
22 Connector 1 L43-5C L43-5C L43-5C
LISTE DES PIÈCES DE RECHANGE
§ Nécessaire de joints et de bagues d’étanchéité PP1550 PP1551 PP1551
# Nécessaire de révision PP1561 PP1564 PP1564
NOTA : § Font partie du nécessaire de joints et de bagues d’étanchéité.
# Font partie du nécessaire de révision.
NÉCESSAIRES DE RÉPARATION
Orifice du
contrôleur
d’air

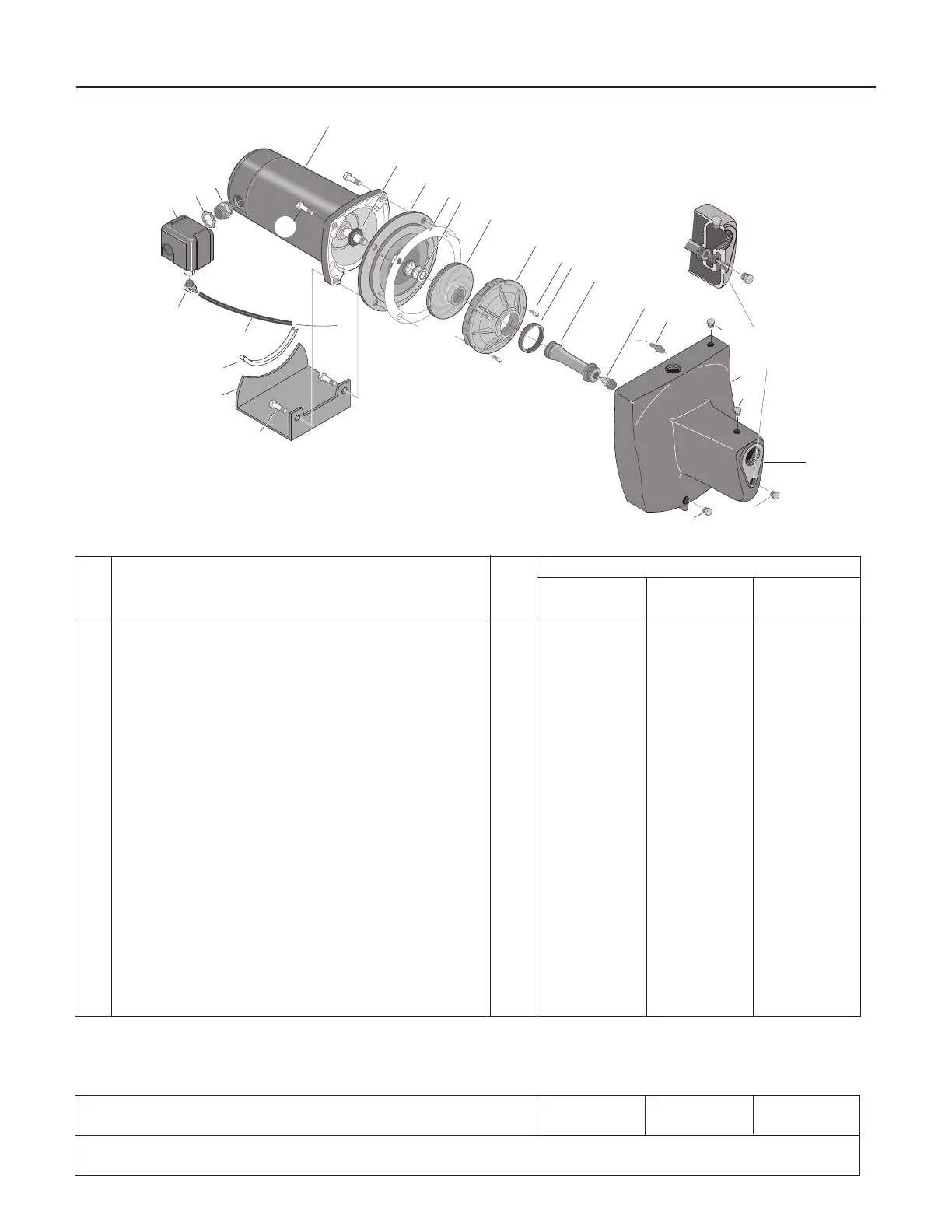

Éclaté
Modéles 5HN, 7HN, et 10 HN
Orifice de
nettoyage
de la buse
* 1 1/4 pouce de long dans le cas du modèle 5HN.
