26

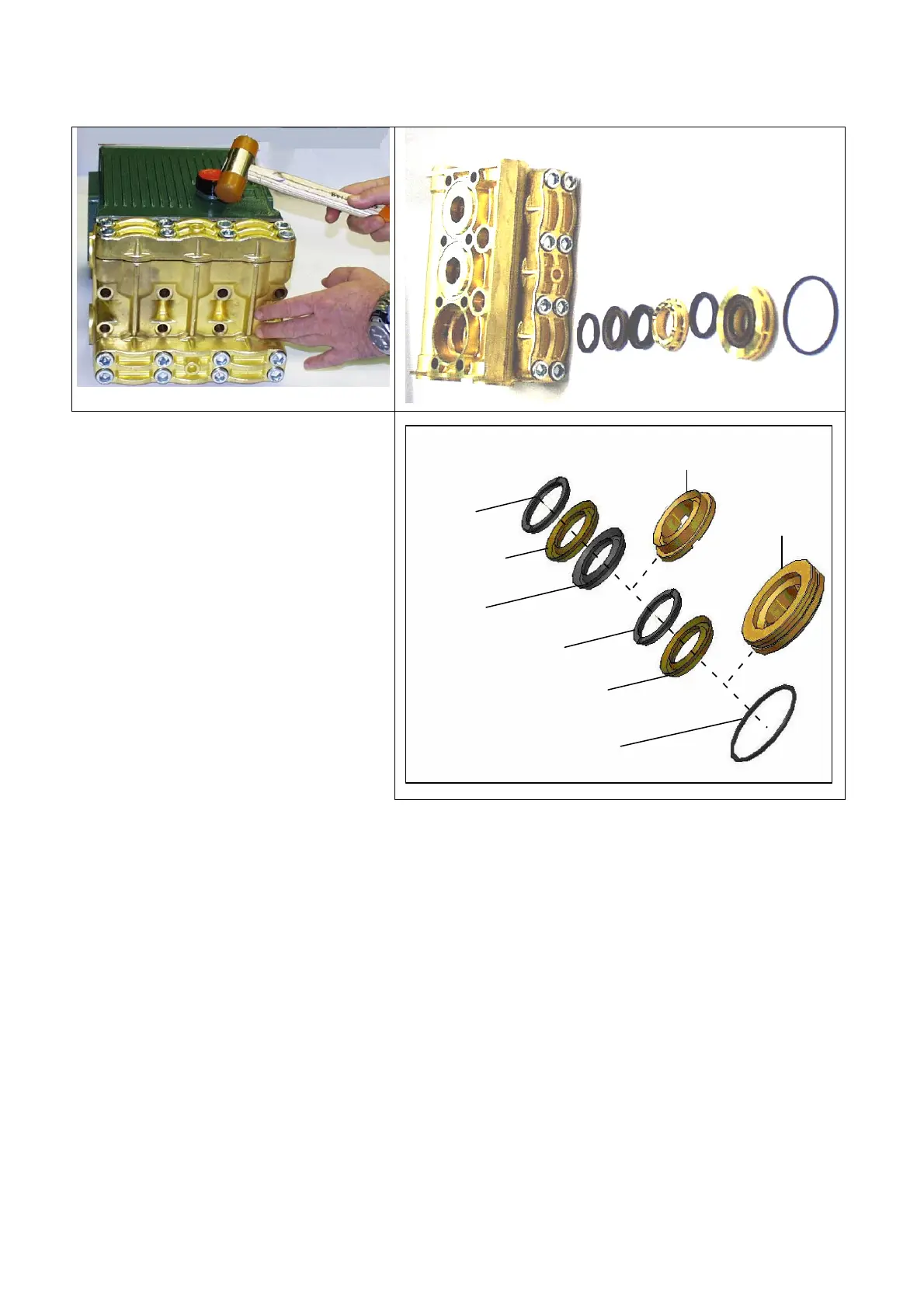

10.3 Sostituzione guarnizioni di tenuta
Smontaggio
1. Con una chiave esagonale da
10mm, svitare le viti di serrag-
gio della testata, quindi rimuo-
vere la stessa dalla pompa
aiutandosi con un martello di
plastica.
2. Estrarre il pacco guarnizioni
utilizzando l’apposito estrattore
(vedi tabella pag.29)
In mancanza dell’estrattore utilizzare
una pinza ad espansione.
Nella figura è riportato un pacco
guarnizioni generico mentre la com-
posizione effettiva del pacco guarni-
zioni per ogni modello di pompa è il-
lustrata nell’apposito foglio istruzioni
allegato al kit.
Rimontaggio
1. Montare una nuova guarnizione nell’incameratura della testa opportunamente lubrifi-
cata utilizzando i tamponi indicati nella tabella a pagina 29 per non danneggiare il
labbro esterno di tenuta.
2. Effettuare la sostituzione delle guarnizioni o di tutto il pacco secondo le necessità;
tenere presente che la sostituzione delle lanterne in ottone è necessaria solo in caso
di evidenti segni di usura.
3. Lubrificare i pistoni con grasso idrorepellente e rimontare la testa centrandosi con cu-
ra sui pistoni ed aiutandosi col martello. Serrare le 8 viti M12 con coppia di 68Nm
Testata
Anello
di spinta
Guarnizione
anteriore
Anello
antiestrusione
Anello di spinta
Guarnizione
posteriore
O-ring
Lanterna
anteriore
Lanterna
posteriore
