REGOLAZIONI
ADJUSTMENTS
CONTROLLO E REGOLAZIONE
GIOCO STERZO

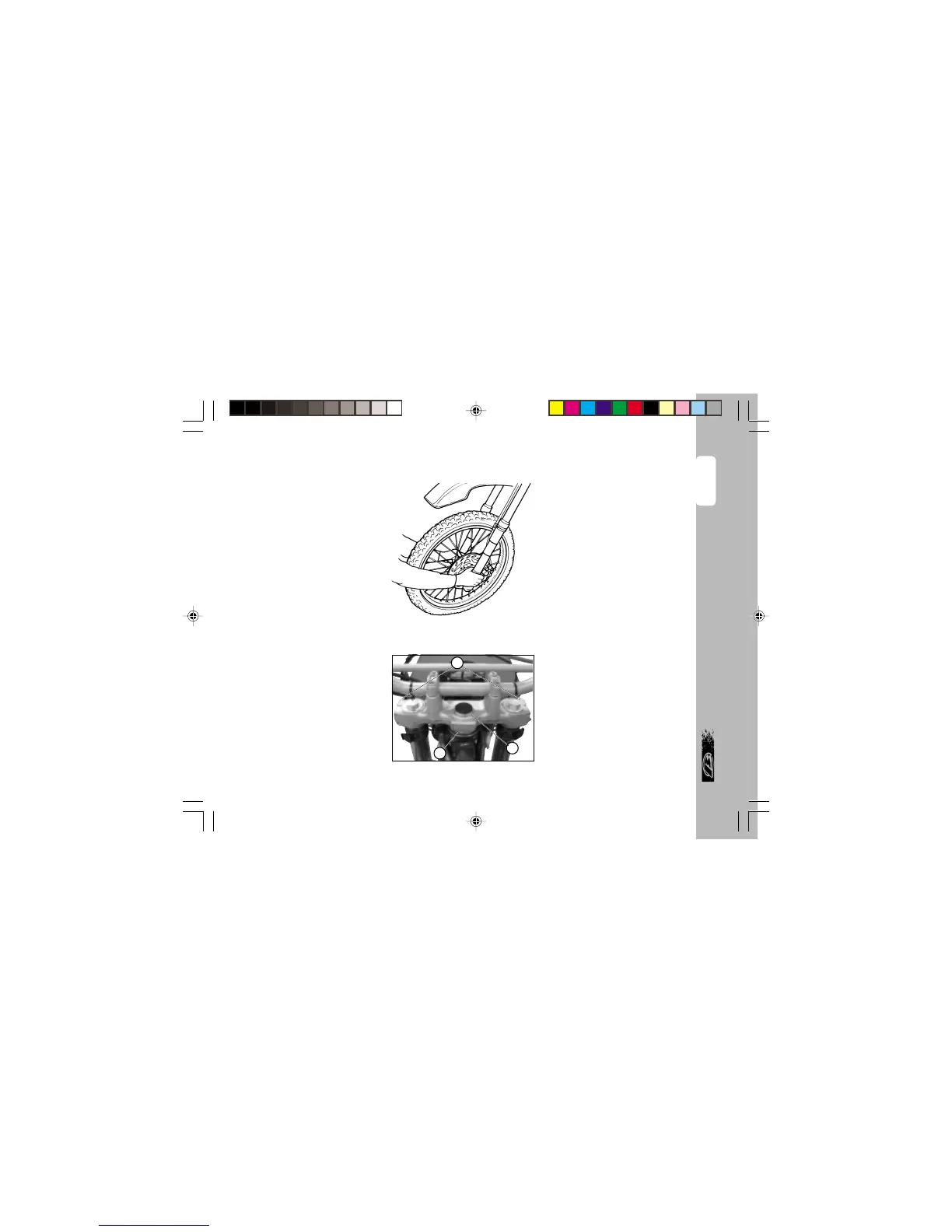

Verificare periodicamente il gioco
del cannotto di sterzo muovendo
avanti e indietro le forcelle come
illustrato in figura. Qualora si avver-
ta del gioco, procedere alla rego-
lazione operando nel modo seguen-
te:
- svitare le viti A
- allentare il dado B
- recuperare il gioco intervenendo
sulla ghiera C
Per il ribloccaggio procedere nel
modo inverso.
Nota: Una corretta regolazione, ol-
tre a non lasciare del gioco, non
deve causare indurimenti o irrego-
larità durante la rotazione del ma-
nubrio.
B
A
C
CHECK AND ADJUSTMENT OF
STEERING GEAR
Periodically check the play in the
steering sleeve by moving the fork
back and forth as shown in the fig-
ure. Whenever you feel play, adjust
as described below:
- Unscrew the screws A
- Loosen nut B
- Take up the play by means of ring
nut C
For reassembly, proceed in the re-
verse order.
Note: Correct adjustment, in addi-
tion to not leaving any play, should
not cause difficulty or irregularity in
turning the handlebar.
